产品说明：
CORZC 16 mm挠性同轴安装板采用铝合金材质，表面经黑色阳极氧化处理，适配Ø12.7 mm光学元件、SM05透镜套筒及各类转接件，适用于快速对准光机模块及搭建16 mm同轴系统。安装板采用挠性锁紧设计，能够增大与同轴接杆的接触面积，防止锁紧时损坏接杆表面，同时避免过紧束缚带来的应力变形，实现自对准兼容。安装板可沿Ø4 mm同轴接杆自由滑动至所需位置，通过同轴孔侧面的锁紧螺钉即可可靠固定。该安装板是构建紧凑、高稳定性同轴光路的理想组件。
产品属性：
| 主体材质 | 6061-T6铝合金 | 表面处理 | 黑色阳极氧化 |
| 适用光学元件直径 | Ø12.7 mm | 适用接杆直径 | Ø4 mm |
CORZC 16 mm可移除挠性同轴安装板专为搭建可整段移除的16 mm同轴系统而设计，能够在局部移除安装板后不影响系统中其他组件的固定与光路对准。安装板采用铝合金材质，表面经黑色阳极氧化处理，兼具轻量化与杂散光抑制能力。其挠性锁紧结构可在安装板装入同轴系统时提供初步定位，并允许安装板沿Ø4 mm同轴接杆自由滑动以调节光路位置。到达所需位置后，使用2 mm六角扳手拧紧安装板侧面的M2.5锁紧螺钉，即可实现可靠的挠性锁紧，避免对同轴接杆造成过紧束缚或损伤。安装板底部设有M3螺纹孔，可连接Ø12.7 mm光学接杆，支持独立支撑或与其他系统灵活集成。该产品是构建模块化、可重组同轴光路的理想选择。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|

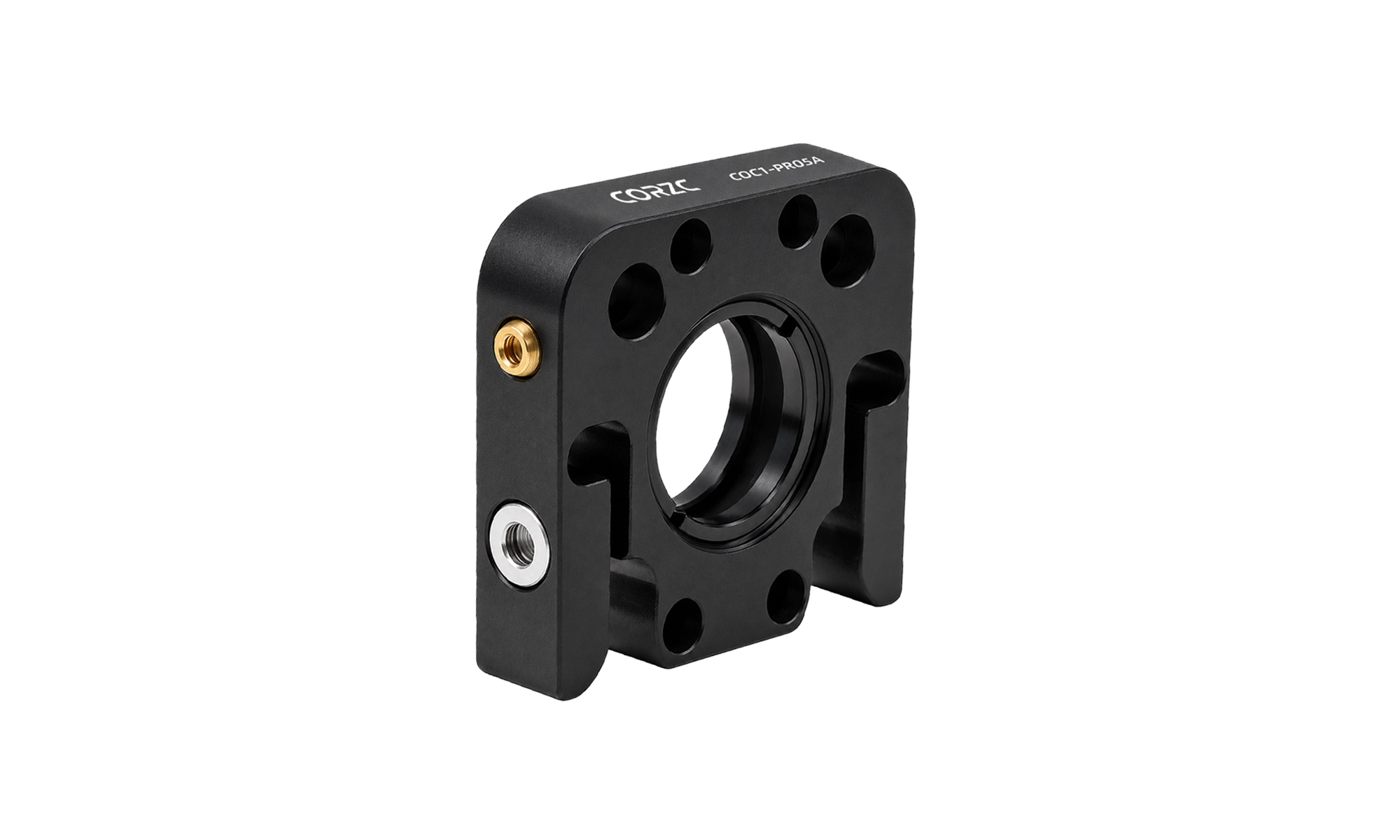

| COC1-PR05A | Ø12.7 mm | 2.3 mm | 双卡环固定 | 6.35 mm | ¥ 175.00 | 当天 |
|
点击放大
16 mm可移除挠性同轴板，适配Ø12.7 mm光学元件，适用光学元件最大厚度：3.0 mm，安装板厚度：6.35 mm
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
厚度
6.35 mm
适用光学元件直径
Ø12.7 mm
适用光学元件最大厚度
2.3 mm
元件固定方式
双卡环固定
通光孔径
Ø11.4 mm
中心螺纹孔规格
SM05螺纹孔
底部螺纹孔
M3
适用接杆直径
Ø4 mm
同轴接杆锁紧螺钉规格
M3
附带卡环规格及数量
SM05卡环/2
适配卡环扳手型号(不含）
CCW-S05-2
|
||||

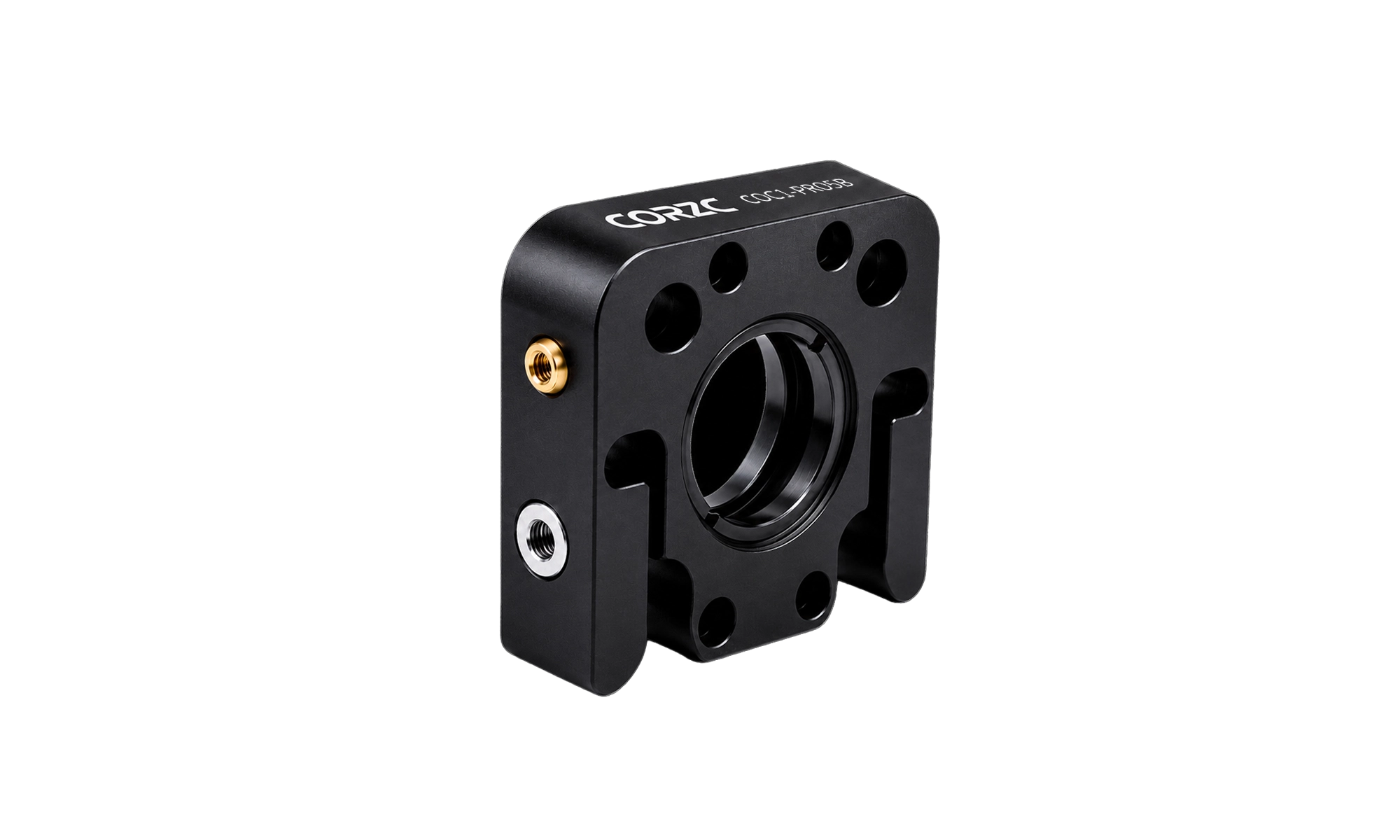

| COC1-PR05B | Ø12.7 mm | 6.1 mm | 双卡环固定 | 10.1 mm | ¥ 189.00 | 当天 |
|
点击放大
16 mm可移除挠性同轴板，适配Ø12.7 mm光学元件，适用光学元件最大厚度：6.8 mm，安装板厚度：10.1 mm
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
厚度
10.1 mm
适用光学元件直径
Ø12.7 mm
适用光学元件最大厚度
6.1 mm
元件固定方式
双卡环固定
通光孔径
Ø11.4 mm
中心螺纹孔规格
SM05螺纹孔
底部螺纹孔
M3
适用接杆直径
Ø4 mm
同轴接杆锁紧螺钉规格
M3
附带卡环规格及数量
SM05卡环/2
适配卡环扳手型号(不含）
CCW-S05-2
|
