产品说明
CORZC同轴正交转向板采用铝合金材质，表面经黑色阳极氧化处理，中心设有标准SM1（1.035"-40）内螺纹通孔，可安装直径Ø25.4 mm的光学元件或直接连接SM1透镜套筒，适用于搭建同轴系统及快速对准大型光机模块。转向板前侧面共开设8个Ø6 mm同轴安装孔，搭配6根COS系列同轴系统接杆，可实现两个30 mm同轴系统的正交转接，或30 mm同轴系统向60 mm同轴系统的正交转接。接杆通过同轴孔侧面的锁紧螺钉可靠固定，确保系统稳定。该转向板结构紧凑、功能灵活，是跨规格同轴系统转角连接的核心组件。
产品属性
| 主体材质 | 6061-T6 | 表面处理 | 黑色阳极氧化 |
| 适用接杆直径 | Ø6 mm | 适用光学元件直径 | Ø25.4 mm |
CORZC同轴正交转向板，专用于30 mm同轴系统之间的正交转接。转向板正面设有4个Ø6 mm同轴盲孔，用于定位固定；背面设有4个Ø6 mm同轴通孔，采用挠性锁紧设计，可接入同轴接杆，并沿接杆自由滑动至所需位置，到位后通过侧面的锁紧螺钉实现挠性锁紧，既保证稳定又避免损伤接杆。此外，板体侧面还配有4个M4螺纹孔及对应的锁紧螺钉，用于辅助固定或扩展连接。该转向板结构紧凑、调节灵活，是实现30 mm同轴系统直角转折光路的核心组件。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| COS-T3030 | Ø25.4 mm | 6 mm | M4/M2 | ¥ 368.00 | 当天 |
|
点击放大

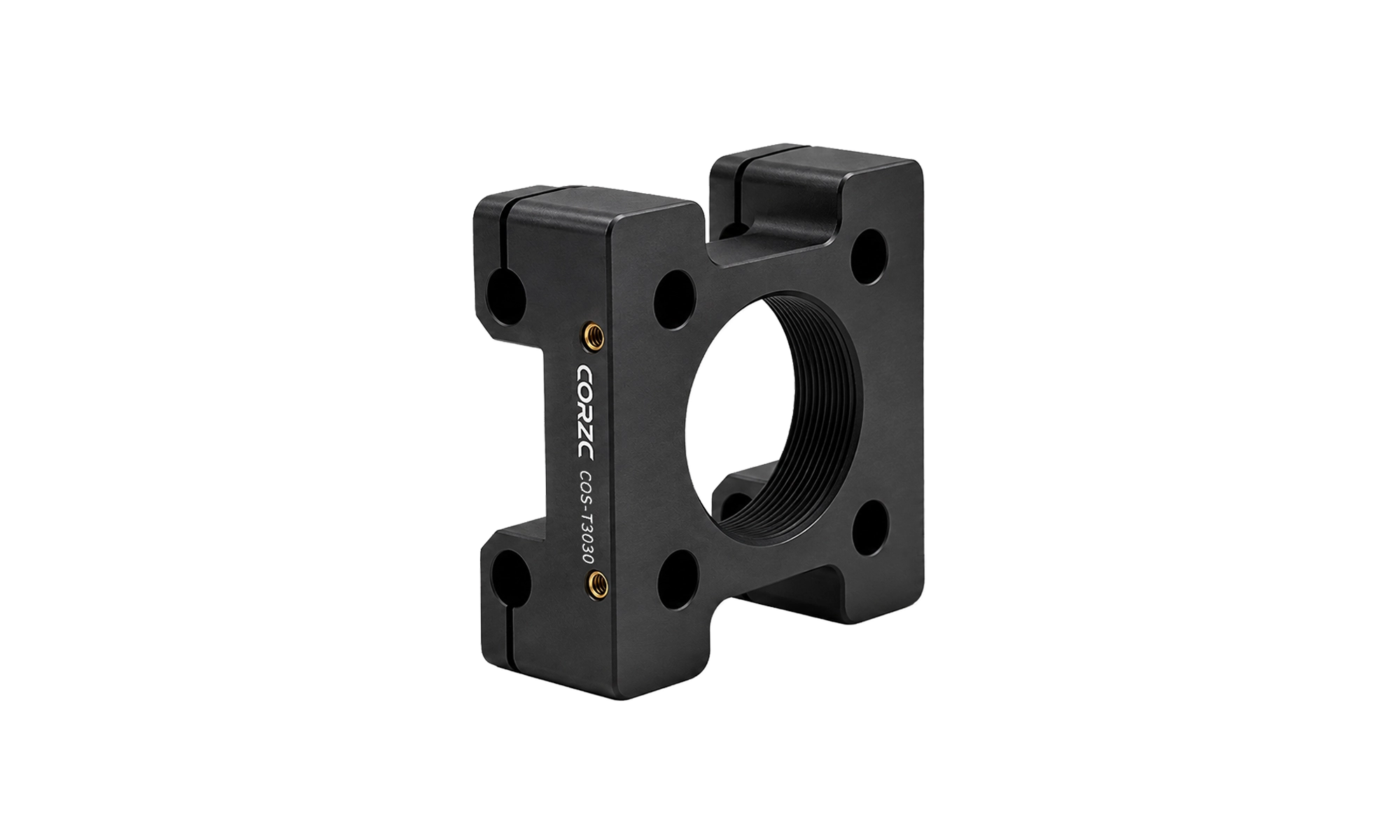

同轴正交转向板，用于30 mm同轴系统转30 mm同轴系统
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
通光孔径
Ø23 mm
适用光学元件直径
Ø25.4 mm
厚度
20 mm
适用光学元件最大厚度
6 mm
适用接杆直径
Ø6 mm
中心孔规格
SM1内螺纹
固定方式
双卡环固定
同轴杆锁紧螺钉规格
M4锁紧顶丝/M2内六角圆柱头螺丝
附带卡环规格及数量
SM1/2个
适用同轴系统
30 mm同轴系统转30 mm同轴系统
适配卡环扳手型号（不含）
CCW-S1-3.88
|
CORZC同轴正交转向板，中心设有标准SM1（1.035"-40）内螺纹通孔，可安装直径Ø25.4 mm的光学元件或直接连接SM1透镜套筒。转向板的前面和侧面各配置有4个Ø6 mm同轴安装孔，配合COS系列同轴系统接杆，可实现30 mm同轴系统与60 mm同轴系统之间的正交连接与光路转折。每根同轴接杆均可通过对应同轴孔侧面的锁紧螺钉可靠紧固，确保系统稳定。该转向板是跨规格同轴系统灵活集成的关键配件。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| COS-T6030 | Ø25.4 mm | 8 mm | M3 | ¥ 288.00 | 当天 |
|
点击放大

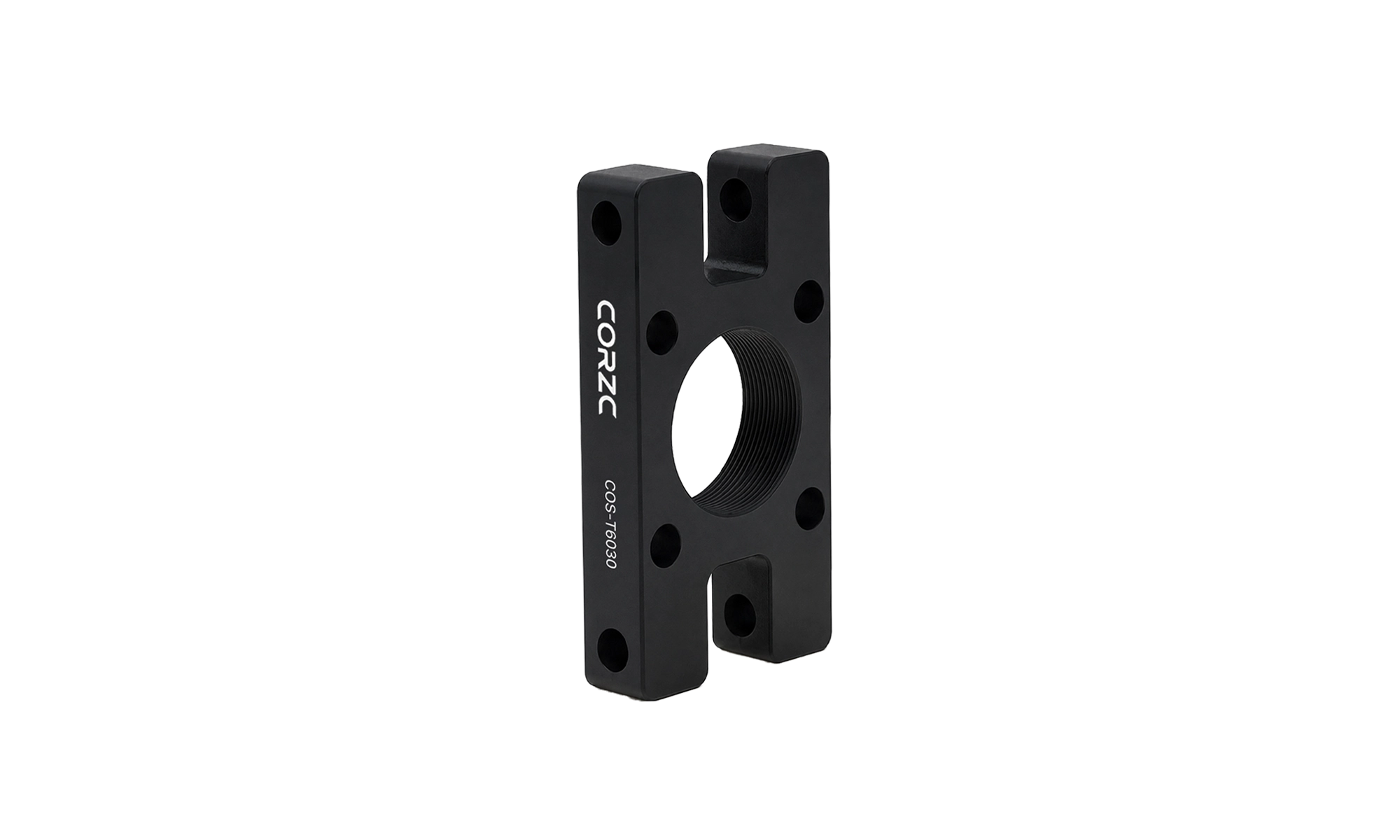

同轴正交转向板，用于30 mm同轴系统转60 mm同轴系统
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
通光孔径
Ø23 mm
适用光学元件直径
Ø25.4 mm
厚度
12 mm
适用光学元件最大厚度
8 mm
适用接杆直径
Ø6 mm
中心孔规格
SM1内螺纹
固定方式
双卡环固定
同轴杆锁紧螺钉规格
M3锁紧顶丝
附带卡环规格及数量
SM1/2个
适用同轴系统
30 mm同轴系统转60 mm同轴系统
适配卡环扳手型号（不含）
CCW-S1-3.88
|
