产品说明
CORZC 30 mm同轴立方体系列专为将矩形或圆形平板分束镜、二向色镜等光学元件集成至30 mm同轴系统而设计。立方体主体采用铝合金材质，表面经黑色阳极氧化处理，兼顾结构强度与杂散光抑制。内部设有精密定位槽和弹性压紧机构，安装后元件中心与同轴系统光轴自动对齐。立方体四个侧面中心均设有SM1（1.035"-40）内螺纹通孔，兼容各类SM1螺纹的透镜套筒、转接件及光机械组件，便于实现光路输入输出及系统扩展。底部设有M4螺纹孔，可直接安装于Ø12.7 mm光学接杆，支持自由空间独立使用。多个同轴立方体之间可通过30 mm同轴立方体连接件（另售）进行侧面紧固连接，配合定位销保证光轴共线，适用于搭建多级分光、滤波或多路复用等复杂同轴光路系统。
产品属性
| 主体材质 | 6061-T6铝合金 | 表面处理 | 黑色阳极氧化 |
| 底部连接孔 | M4螺纹孔 | 立方体侧面同轴杆连接孔 | 4-40 |
| 立方体侧面中心孔 | 4个SM1螺纹孔 |

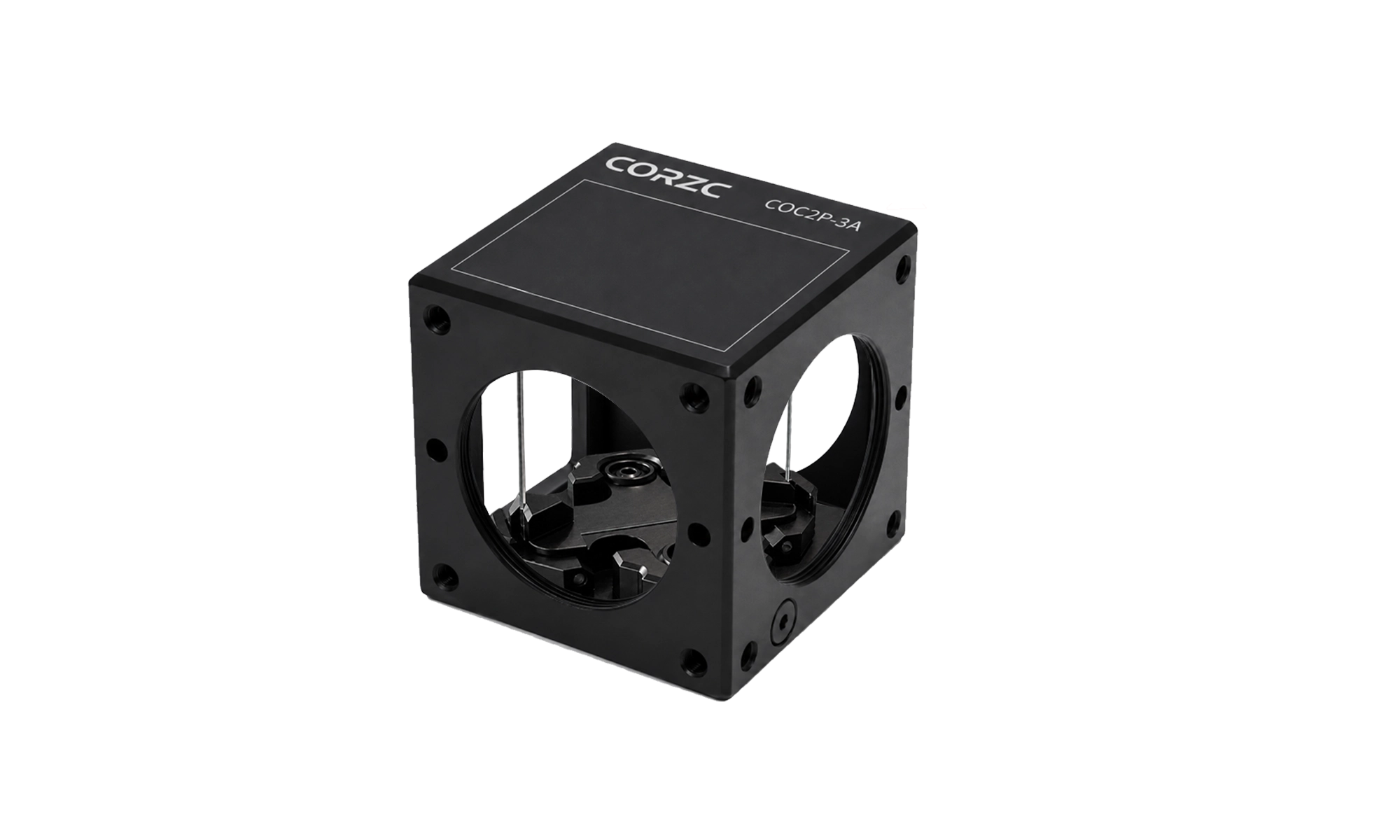

CORZC 30 mm同轴立方体COC2P-3A专为将矩形平板光学元件集成至30 mm同轴系统而设计，适用于安装最大尺寸为36 mm × 25 mm、厚度小于3 mm的二向色镜、分束镜等光学元件。立方体主体采用铝合金材质，表面经黑色阳极氧化处理，既保证结构刚性又有效抑制杂散光。光学元件通过内部的弹性压紧夹臂可靠固定，安装简便且不损伤元件表面。元件安装到位后，其通光中心自动与30 mm同轴系统光轴对齐，便于快速搭建光路。立方体底部设有M4螺纹孔，可连接Ø12.7 mm标准光学接杆，支持自由空间独立使用；同时，立方体外壳兼容30 mm同轴系统，可通过侧面的同轴孔与同轴接杆配合，实现与其它同轴组件的灵活拼接。该立方体是构建多分支光路、滤波或分光应用的理想选择。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| COC2P-3A | 弹性夹紧固定 | 36 mm × 25 mm | ＜3 mm | ¥ 620.00 | 当天 |
|
点击放大
30 mm同轴立方矩形片安装座，适配最大尺寸36 mm × 25 mm × 3 mm 的矩形光学元件
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
元件固定方式
弹性夹紧固定
底部连接孔
M4螺纹孔
立方体侧面同轴杆连接孔
4-40
立方体侧面中心孔
4个SM1螺纹孔
适用光学元件尺寸
36 mm× 25 mm
适用光学元件厚度
＜3 mm
|
CORZC 30 mm同轴立方体COC2P-1A专为将圆形平板光学元件集成至30 mm同轴系统而设计，适用于安装直径为Ø25.4 mm、厚度不小于3 mm的二向色镜、分束镜等光学元件。立方体主体采用铝合金材质，表面经黑色阳极氧化处理，兼具结构刚性及杂散光抑制能力。光学元件通过顶端的紧定螺钉可靠固定，安装后元件中心自动与同轴系统光轴对齐。立方体底部设有M4螺纹孔，可连接Ø12.7 mm标准光学接杆，支持自由空间独立使用；立方体外壳兼容30 mm同轴系统，通过侧面同轴孔与同轴接杆配合，可灵活拼接其他同轴组件。此外，该型号具有高性价比设计：圆形片安装座内的圆形零配件可拆卸，拆卸后即可兼容安装矩形光学元件，满足不同形状元件的实验需求。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| COC2P-1A | 胶头螺钉固定 | Ø25.4 mm | ＞3 mm | ¥ 536.00 | 当天 |
|
点击放大
30 mm 同轴立方圆片安装座，适配Ø25.4 mm光学元件
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
元件固定方式
胶头螺钉固定
底部连接孔
M4螺纹孔
立方体侧面同轴杆连接孔
4-40
立方体侧面中心孔
4个SM1螺纹孔
适用光学元件尺寸
Ø25.4 mm
适用光学元件厚度
＞3 mm
|
