产品说明
CORZC滑动滤光片安装座采用模块化设计，主体由铝合金制成，表面经黑色阳极氧化处理，可无缝集成至30 mm同轴系统中，用于快速切换滤光片、偏振片等光学元件。安装座兼容2位和4位滑动插条，最多可同时安装四个直径Ø25.4 mm、最大厚度6 mm的光学元件。两个2位滑动插条可上下叠加组合成一个4位插条，灵活扩展通道数量。每个光学元件通过卡环或紧定螺钉可靠固定于插条上的SM1螺纹孔内。插条滑动顺畅，定位清晰，便于用户在光路中快速切换不同滤光片或偏振元件，适用于多波长成像、荧光显微及可调谐激光系统等需要频繁更换元件的实验场景。
产品属性
| 主体材质 | 6061-T6铝合金 | 表面处理 | 黑色阳极氧化 |
| 适用光学元件直径 | Ø25.4 mm |

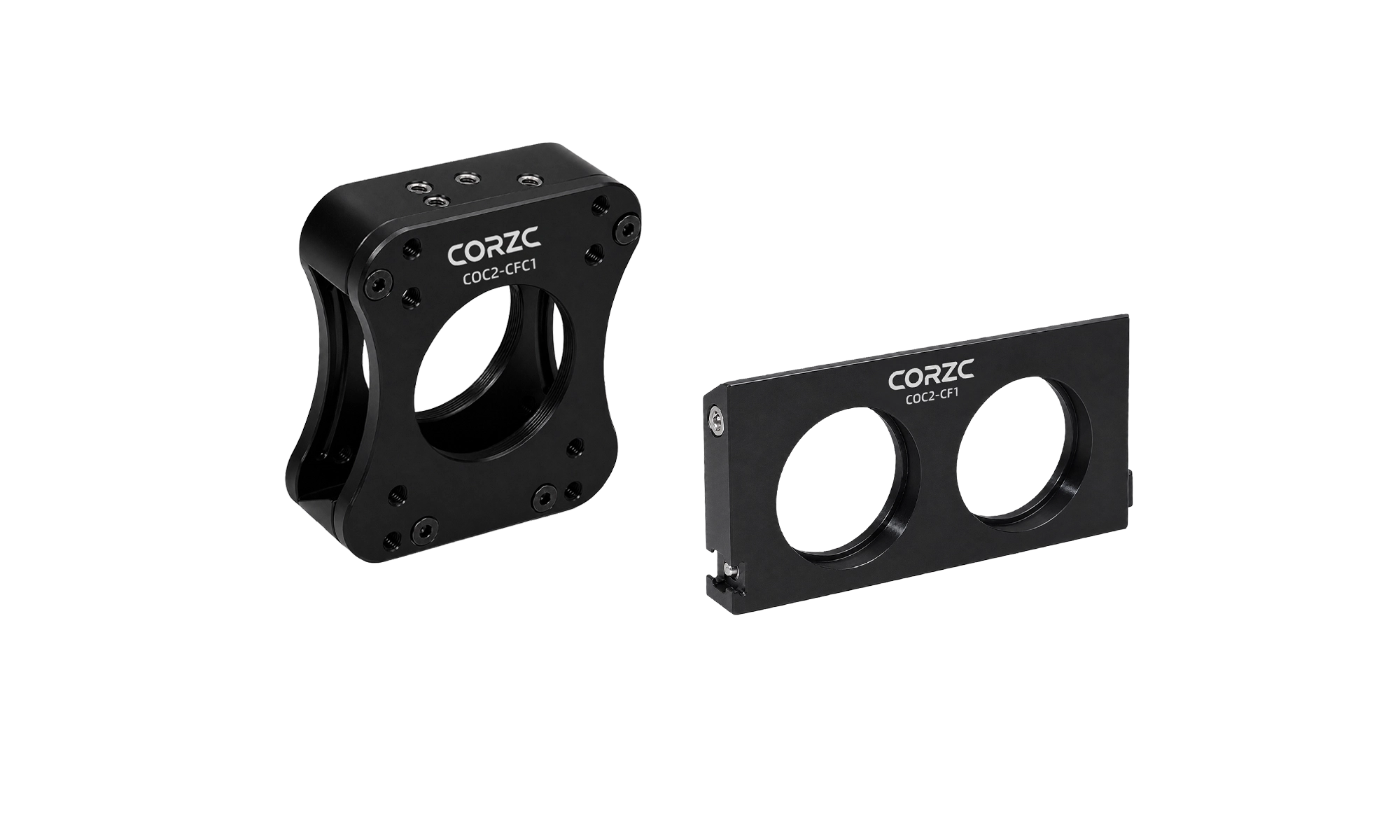

CORZC滑动滤光片安装座采用模块化设计。该安装座附带一个2位滑动插条（插条可单独购买），插条与主体之间采用燕尾槽导向配合，并设有弹性锁销机构，确保插条滑动顺畅、定位准确；插条顶部还配有锁紧螺丝，可在光学元件定位后锁紧，防止意外移位。安装座底部设有M4螺纹孔，可固定于Ø12.7 mm光学接杆上，实现自由空间独立安装。主体面板分布有八个M3螺纹孔，兼容30 mm同轴系统的接杆安装；同时主体设有SM1（1.035"-40）内螺纹通孔，可直接兼容SM1透镜套筒或其他SM1螺纹组件，便于光路集成。盖板上还含有四个M2.5螺纹孔，支持多个安装座上下叠加扩展，满足多通道滤光片或偏振元件的复杂光路需求。该产品是30 mm同轴系统中实现光学元件快速切换与灵活配置的理想附件。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| COC2-CFC1 | 6 mm | SM1 | Ø25.4 mm | ¥ 968.00 | 当天 |
|
点击放大
滑动滤光片安装座组件，附带2位和4位插条各一个，M4螺纹孔
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件最大厚度
6 mm
适用光学元件直径
Ø25.4 mm
安装螺纹规格
SM1
底部安装孔
M4螺纹孔
|

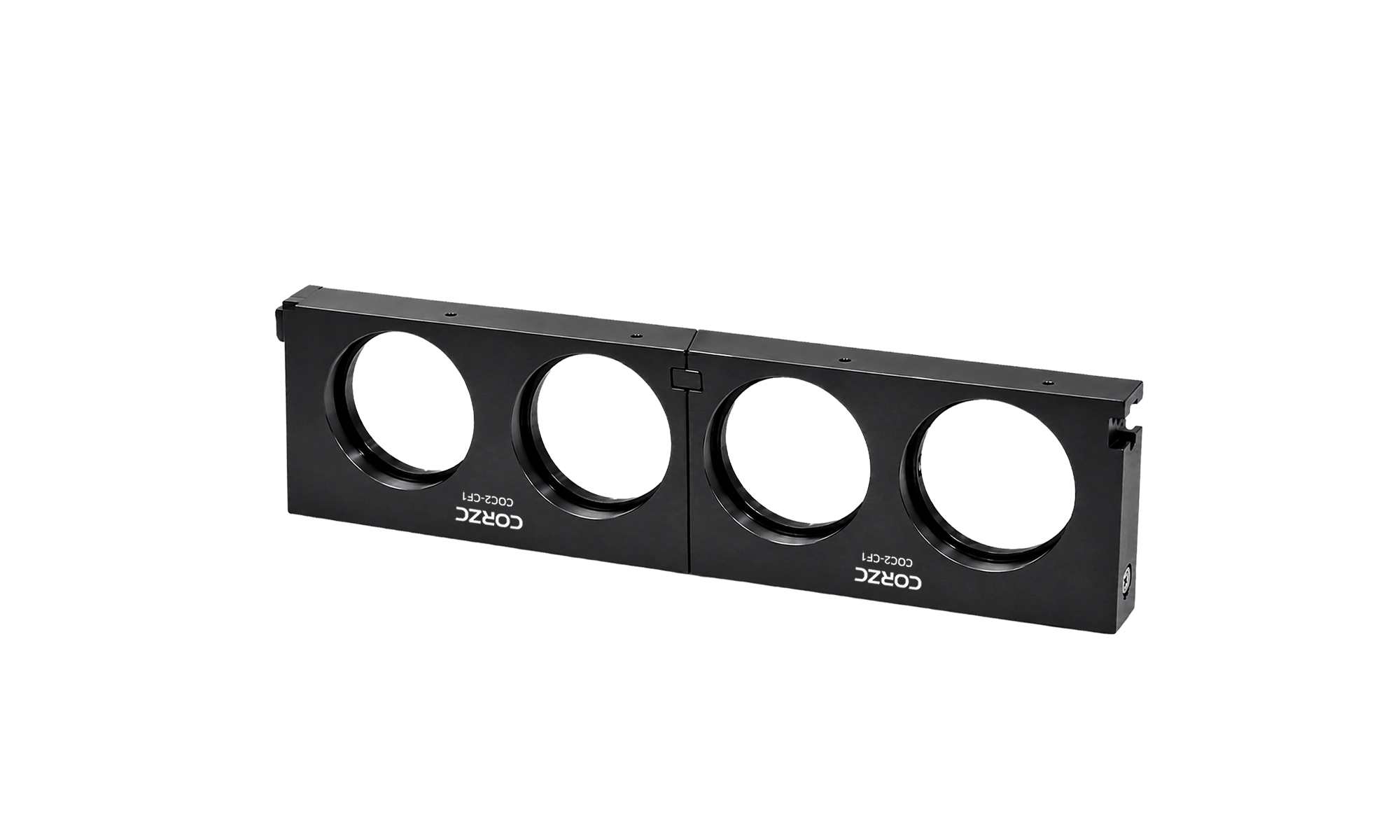

CORZC提供的滑动滤光片插条用于安装Ø25.4 mm，最大厚度6 mm的光学元件。与COC2-CFC1主体配合使用，可快速切换光学元件。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| COC2-CF1 | 6 mm | SM1 | Ø25.4 mm | 4 | ¥ 258.00 | 当天 |
|
点击放大
滑动滤光片插条，用于COC2-CFC1，带4个SM1安装位
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件最大厚度
6 mm
适用光学元件直径
Ø25.4 mm
安装位置数量
4
安装螺纹规格
SM1
底部安装孔
M4螺纹孔
附带卡环数量
SM1卡环/4
|
