产品说明
CORZC同轴大立方体专为60 mm同轴系统设计，主体采用高强度铝合金材质，表面经黑色阳极氧化处理，结构稳固、耐腐蚀，并能有效抑制杂散光。立方体四个侧面中心均开有SM2（1.035"-40）标准内螺纹通孔，可直连带SM2外螺纹的透镜套筒、转接环、滤光片架等光机械件，实现即插即用。该立方体内部空间充裕，可与光学元件安装座、安装平台、精密调节平台、密封盖板等配件灵活组合，方便搭建包含棱镜、分束立方、分束器、二向色镜及其他需要90°光路转折的光学系统（如直角反射光路、分光/合光光路等）。其模块化设计允许用户在60 mm同轴框架内快速构建紧凑、精密且光路稳定的复杂光学结构，广泛应用于激光光路转折、多波段分光、偏振光学实验等领域。
产品属性
| 主体材质 | 6061-T6铝合金 | 表面处理 | 黑色阳极氧化 |

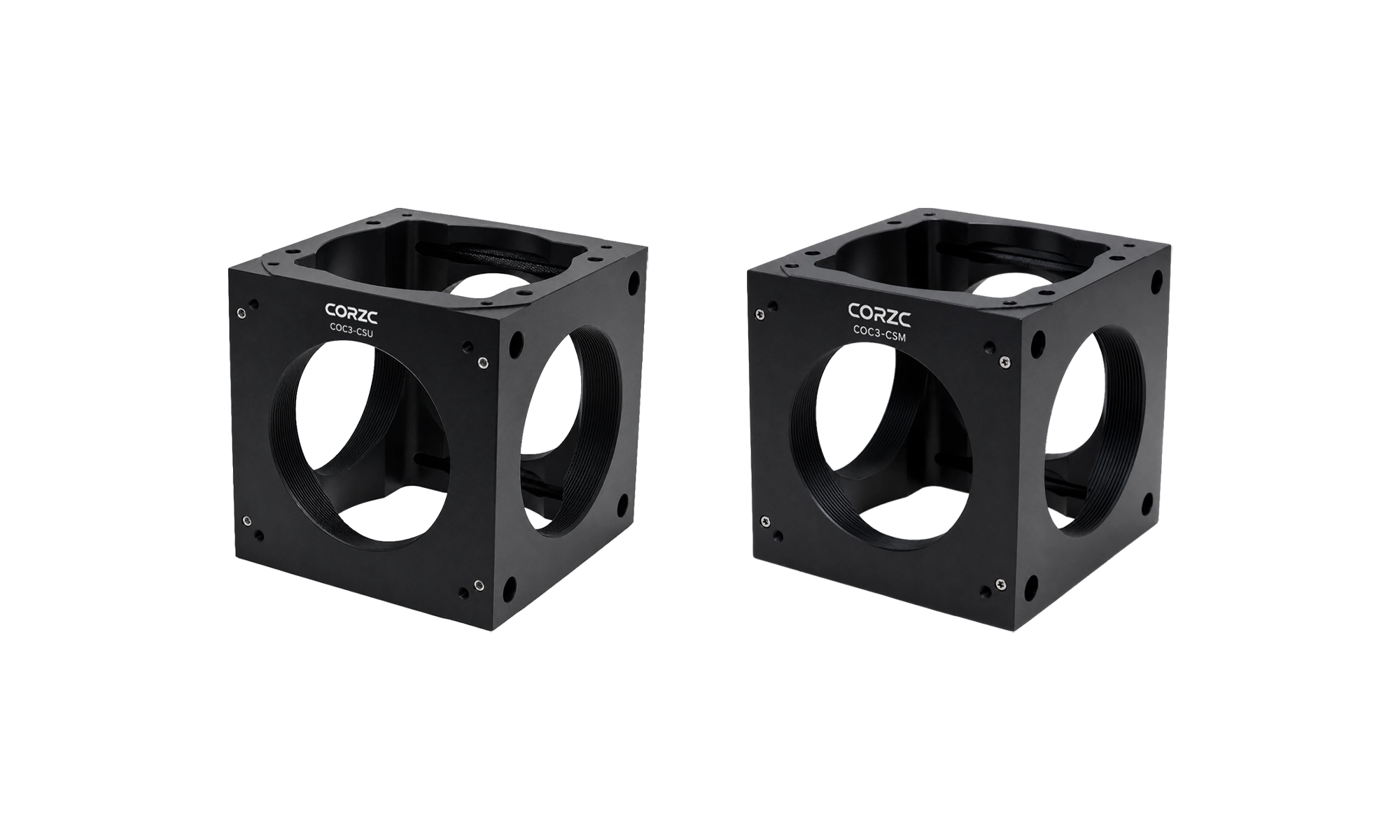

CORZC提供两种60 mm同轴大立方体型号（COC3-CSU与COC3-CSM），均采用铝合金材质，表面经黑色阳极氧化处理，结构稳固且兼容性强。立方体四个侧面中心均开有SM2（2.035"-40）内螺纹通孔，可直接连接SM2透镜套筒、转接件或其他大孔径光机械组件。前后两个侧面还设有Ø6 mm通孔，允许60 mm同轴系统的Ø6 mm接杆水平穿过整个立方体，便于多立方体级联。左右两侧的接杆固定方式因型号而异：COC3-CSU采用4-40螺纹孔，通过4-40紧定螺钉锁紧接杆；COC3-CSM采用M3螺纹孔，通过M3紧定螺钉锁紧接杆。此外，立方体的上表面和下表面均设有M4螺纹孔，可用于安装盖板、底座、转接板或其他配件，以扩展系统功能。该系列立方体结构紧凑、功能灵活，是60 mm同轴系统中实现大孔径光路转折、组件集成及多维度扩展的理想基体。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|

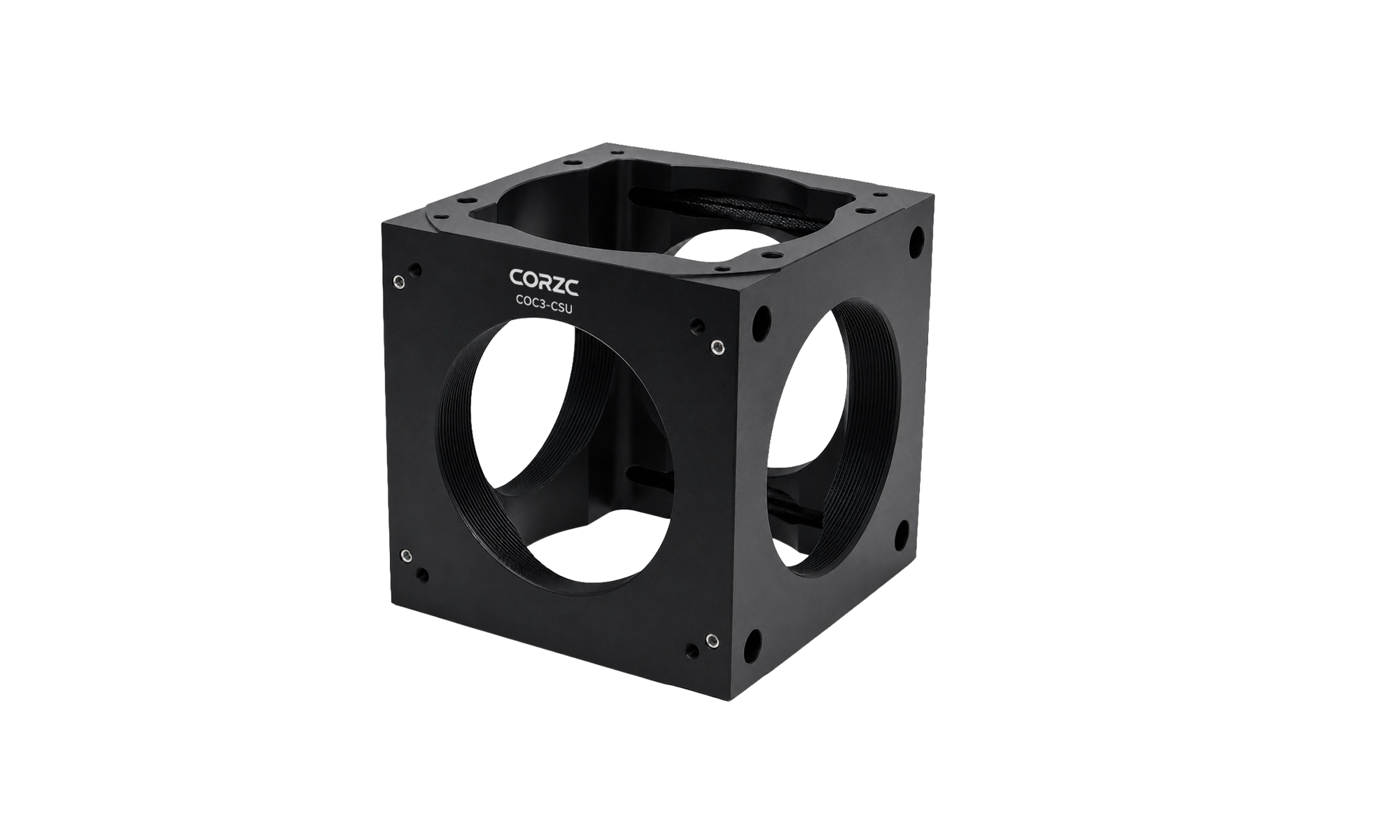

| COC3-CSU | 76.2 mm×76.2 mm×76.2 mm | SM2/4-40 | ¥ 888.00 | 当天 |
|
点击放大
60 mm同轴分束立方体主框，带直径6 mm贯穿孔，左右侧面带SM2螺纹孔
型号参数与资料
材质
6061-T6铝合金
表面处理
黑色阳极氧化
类型
主框
中心孔规格
SM2/4个
导杆孔规格
Ø6 mm/8个
上下端螺纹孔规格
M4×0.7/8个
侧面螺纹规格
SM2螺纹孔和4-40螺纹孔
外形尺寸
76.2 mm×76.2 mm×76.2 mm
|
||||

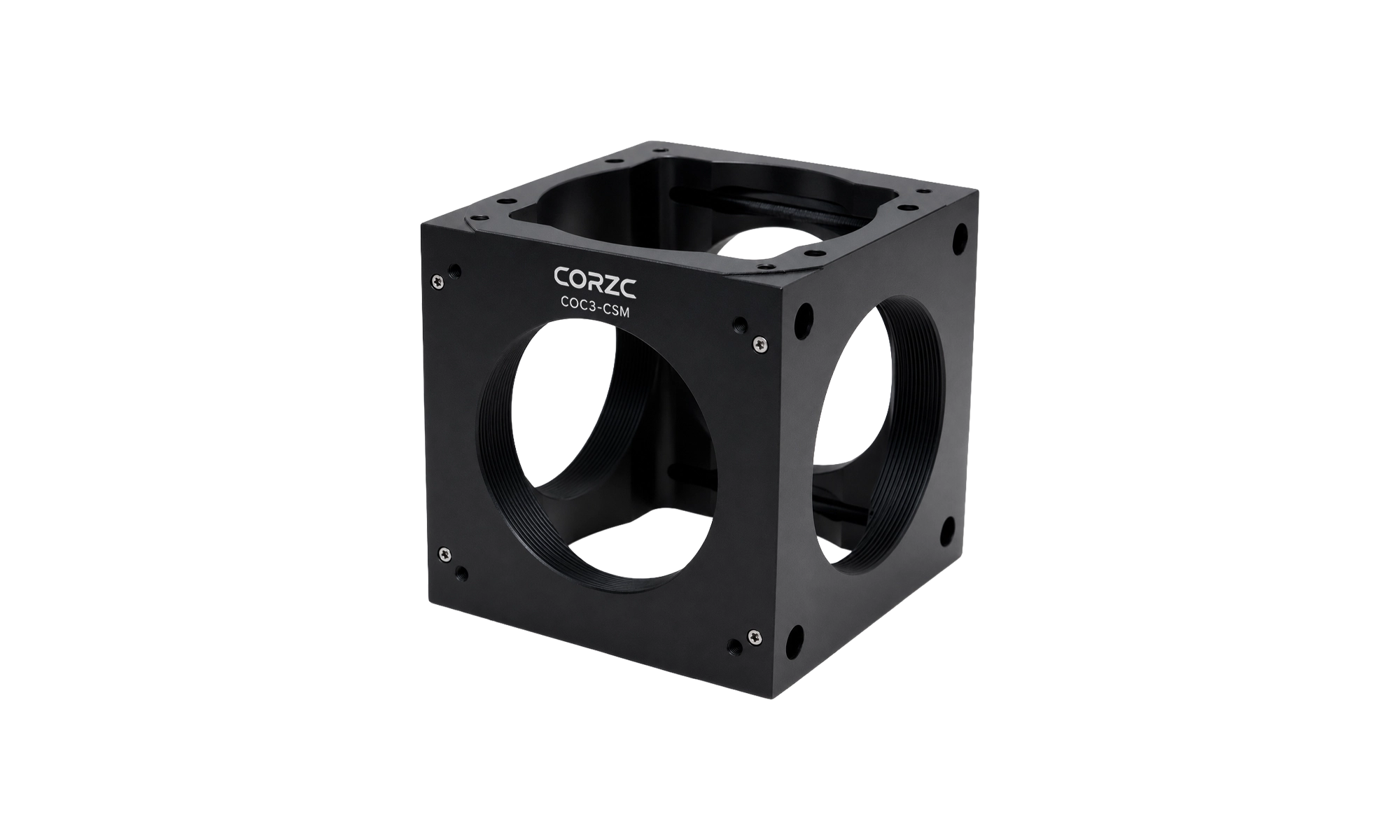

| COC3-CSM | 76.2 mm×76.2 mm×76.2 mm | SM2/M3 | ¥ 888.00 | 当天 |
|
点击放大
60 mm同轴立方体，带直径6 mm贯穿孔，左右侧面带SM2螺纹孔
型号参数与资料
材质
6061-T6铝合金
表面处理
黑色阳极氧化
中心孔规格
SM2/4个
导杆孔规格
M3/8个
上下端螺纹孔规格
M4×0.7/8个
侧面螺纹规格
SM2螺纹孔和M3螺纹孔
外形尺寸
76.2 mm×76.2 mm×76.2 mm
|

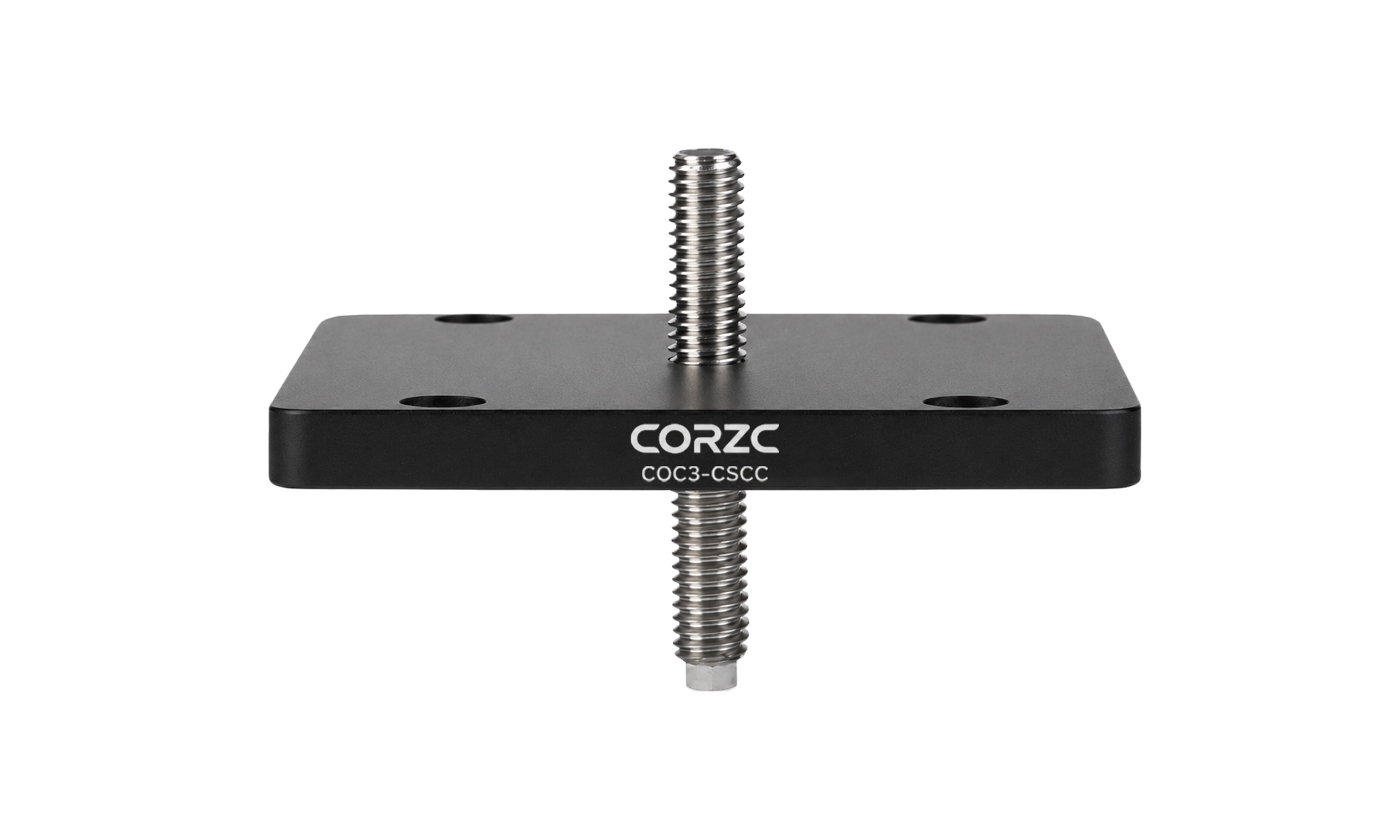

CORZC立方体盖板专为搭配COC3-CSU/CSM系列60 mm同轴大立方体设计，盖板表面设有M3螺纹孔，可用于安装同轴系统接杆或连接其他扩展配件。用户可根据实验需求选择合适的盖板类型，用于密封立方体顶部/底部、固定光学组件或实现柔性压紧等应用。该盖板与立方体配合紧密，是完善同轴立方体功能的重要附件。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| COC3-CSCC | 压板 | 76.2 mm×76.2 mm×7.6 mm | ¥ 215.00 | 当天 |
|
点击放大
60 mm同轴分束立方压板，带O型橡胶圈和M6胶头螺钉
型号参数与资料
材质
6061-T6铝合金
表面处理
黑色阳极氧化
类型
压板
安装孔规格
M4沉头孔
中心安装孔规格
M6螺纹通孔
附送配件
O型橡胶圈和M6胶头螺钉
外形尺寸
76.2 mm×76.2 mm×7.6 mm
|

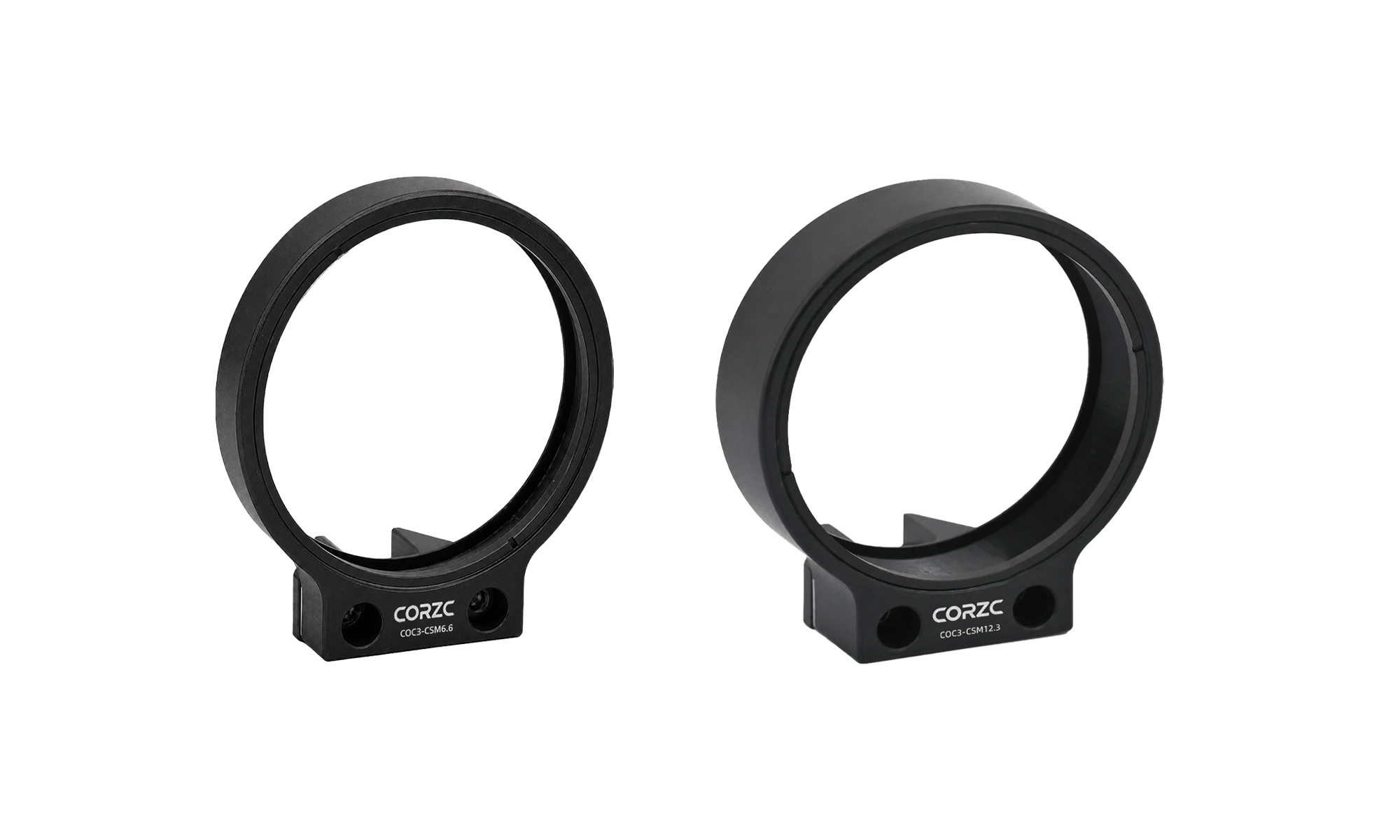

CORZC同轴系统光学元件安装座，专为60 mm同轴系统中直径Ø50.8 mm的圆形光学元件（如二向色镜、平板分束镜、滤光片等）提供可靠固定。安装座提供两种型号，分别适配不同厚度的光学元件：COC3-CSM6.6适用于最大厚度6.6 mm的元件，COC3-CSM12.3适用于最大厚度12.3 mm的元件。两种型号均采用卡环固定方式，通过精密加工的台阶孔确保光学元件安装的同轴度与稳定性。安装座底部设有精密定位销钉，可与同轴立方体平台（如COC3-CSU系列）上的定位孔精确配合，实现快速、准确的定位安装，保证光学元件的通光中心与60 mm同轴系统光轴严格重合。该安装座是60 mm同轴系统中集成圆形平板光学元件的便捷附件。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| COC3-CSM6.6 | Ø50.8 mm | 6.6 mm | ¥ 342.00 | 当天 |
|
点击放大
直径50.8 mm光学元件安装座，卡环固定，安装最厚6.6 mm光学元件，兼容60 mm同轴
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
通光孔径
Ø48.3 mm
适用光学元件直径
Ø50.8 mm
适用光学元件最大厚度
6.6 mm
光轴高度
34.8 mm
固定方式
SM2卡环固定
适配卡环板手型号（不含）
CCW-S2-4.35
|
||||

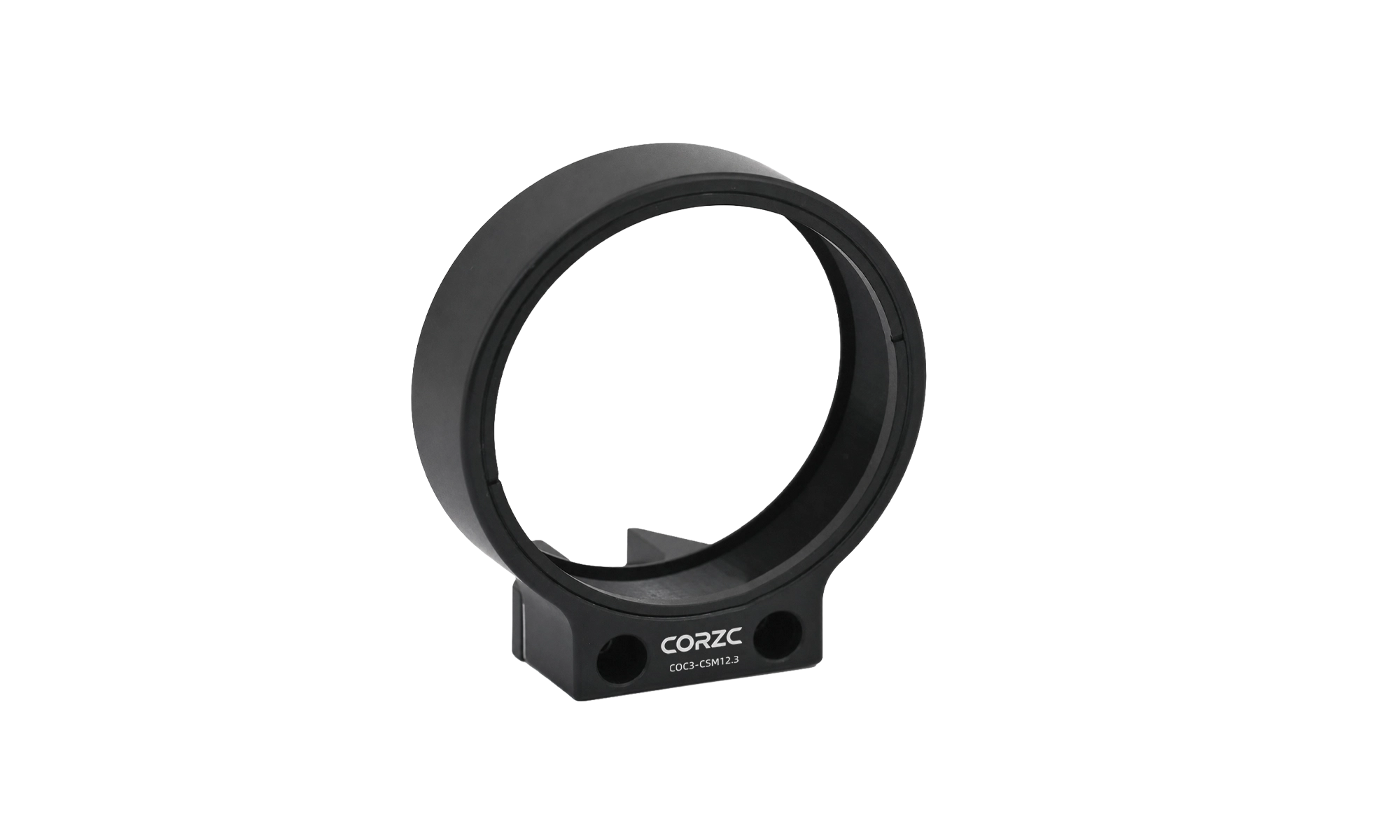

| COC3-CSM12.3 | Ø50.8 mm | 12.3 mm | ¥ 388.00 | 当天 |
|
点击放大
直径50.8 mm光学元件安装座，卡环固定，安装最厚12.3 mm光学元件，兼容60 mm同轴
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
通光孔径
Ø48.3 mm
适用光学元件直径
Ø50.8 mm
适用光学元件最大厚度
12.3 mm
光轴高度
34.8 mm
固定方式
SM2卡环固定
适配卡环板手型号（不含）
CCW-S2-4.35
|

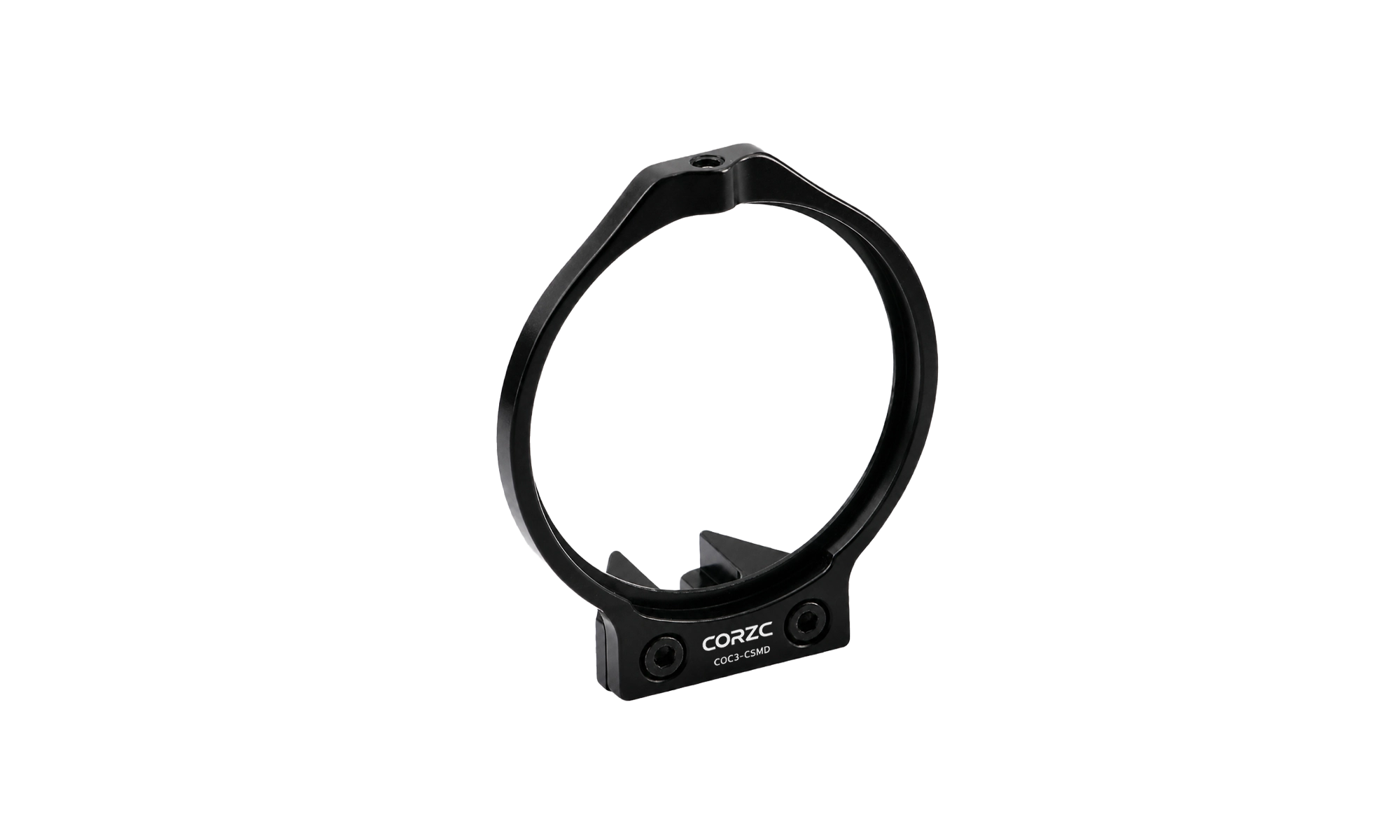

CORZC同轴系统光学元件安装座，专为60 mm同轴系统中直径Ø50.8 mm的圆形光学元件（如二向色镜、平板分束镜、滤光片等）提供可靠固定。该安装座采用胶头紧定螺钉固定方式，适用于最小厚度为2.5 mm的光学元件，通过螺钉柔性锁紧，避免损伤元件表面。安装座底部设有精密定位销钉，可与同轴立方体平台（如COC3-CSU系列）上的定位孔精确配合，实现快速、准确的定位安装，确保光学元件的通光中心与60 mm同轴系统光轴严格重合。该安装座是60 mm同轴系统中集成圆形平板光学元件的便捷附件。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| COC3-CSMD | Ø50.8 mm | 3 mm | ¥ 365.00 | 当天 |
|
点击放大
直径50.8 mm光学元件安装座，胶头螺钉固定，兼容60 mm同轴系统
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
通光孔径
Ø48.3 mm
适用光学元件直径
Ø50.8 mm
适用光学元件最小厚度
3 mm
光轴高度
34.8 mm
固定方式
M4胶头螺钉
|

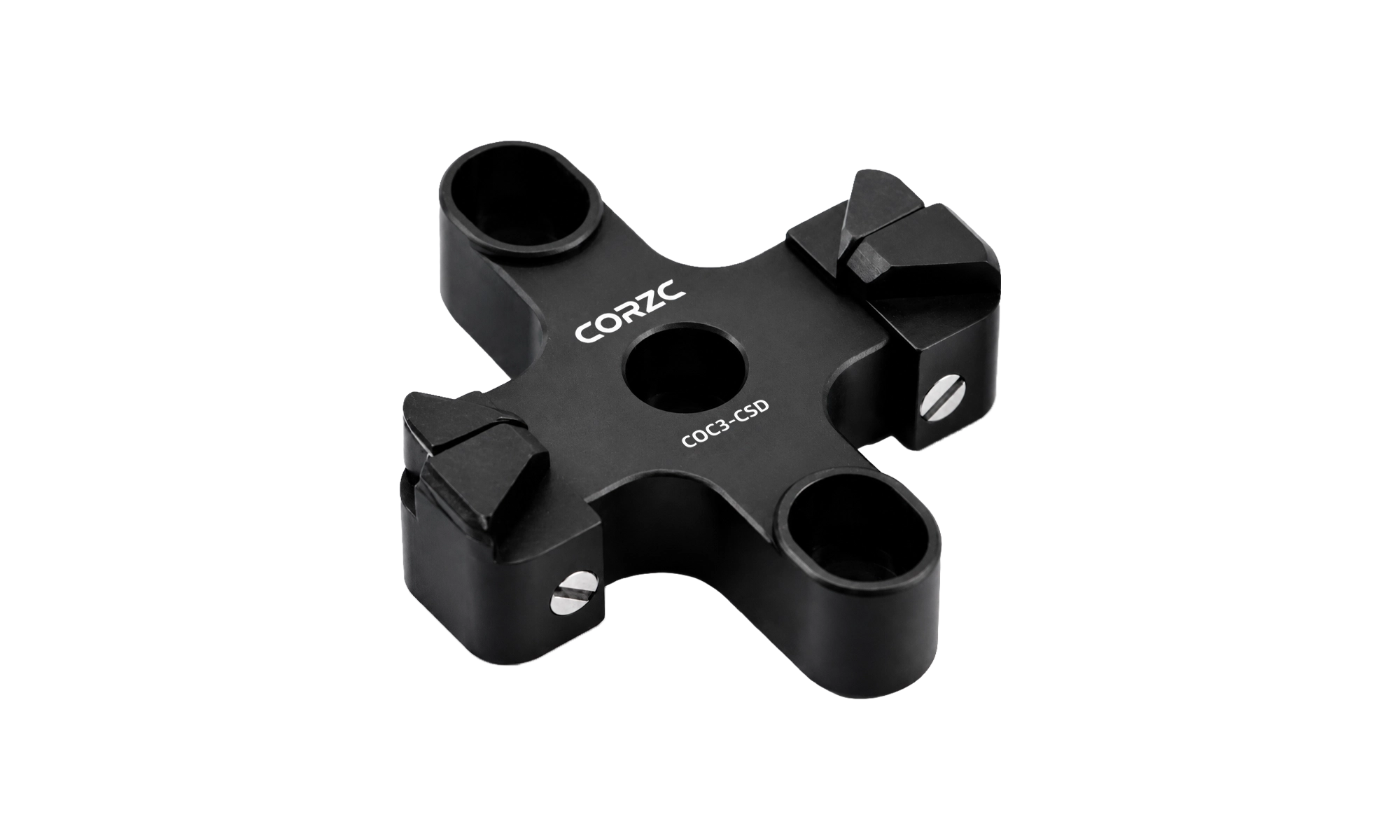

CORZC矩形安装座，专用于固定尺寸范围为夹持高度最大63.5宽度30-53厚度
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| COC3-CSD | 30 mm-53 mm | ＜4 mm | ¥ 488.00 | 当天 |
|
点击放大
矩形滤光片安装架，夹持矩形光学元件，兼容60 mm同轴系统
型号参数与资料
材质
6061-T6铝合金
表面处理
黑色阳极氧化
夹持厚度
＜4 mm
夹持宽度
30 mm-53 mm
夹持最大高度
63.5 mm
安装孔规格
M4沉头孔/3个
|

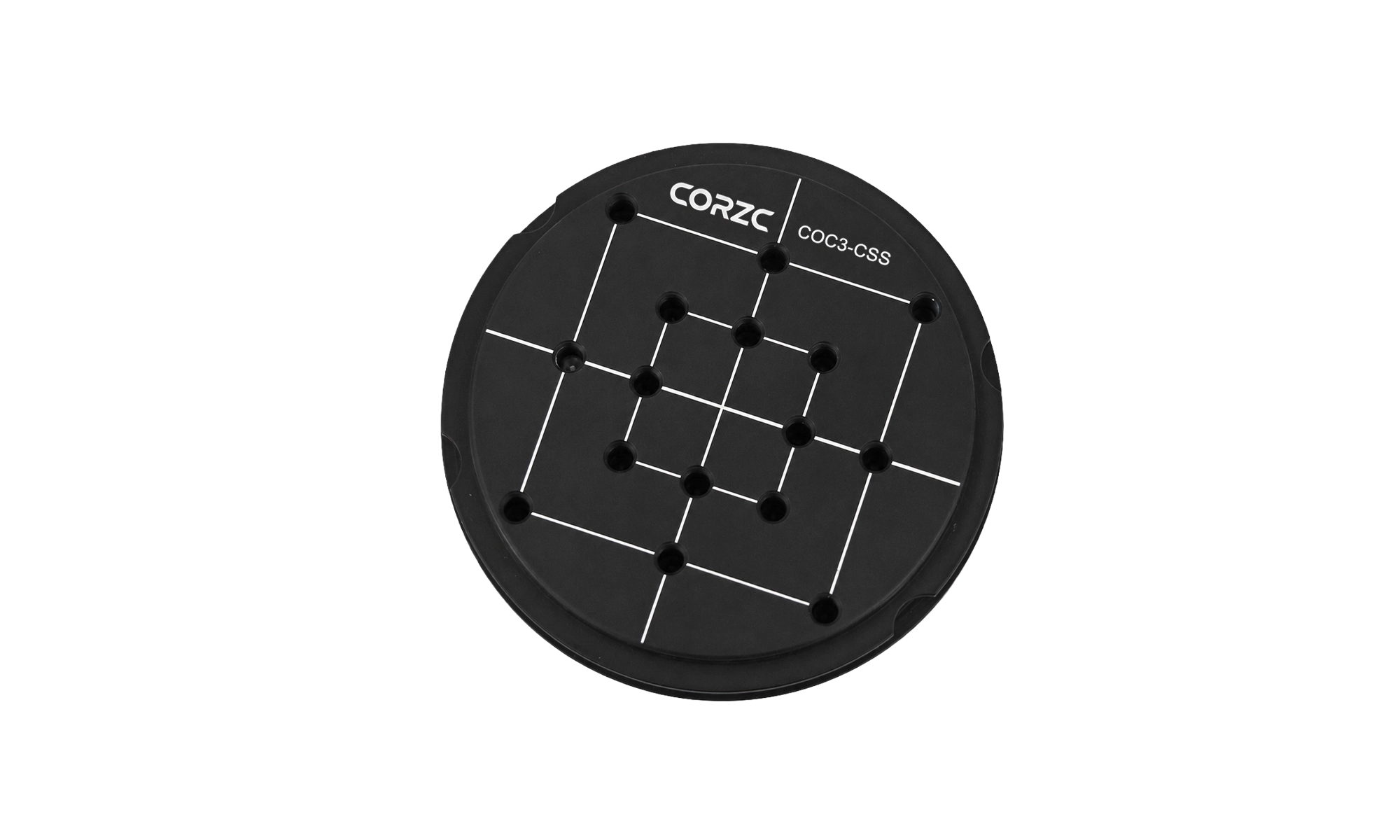

CORZC固定式同轴立方体平台，专为60 mm同轴大立方体（COC3-CSU系列）的顶部或底部安装而设计。平台底部设有M4螺纹孔，可直接连接Ø12.7 mm光学接杆，实现独立支撑或与自由空间光路集成。在锁紧之前，平台可绕光轴方向任意旋转，便于将安装于其上的光学元件或配件精确调整至所需角度；角度确定后，通过侧面的锁紧螺钉可靠固定，确保长期使用中的角度稳定性。台面分布有M4螺纹孔，兼容多种光学元件安装座、转接板、盖板及其他扩展配件，方便用户灵活搭建各类光路结构，如偏振片旋转、分束器固定或多级光路转折等。该平台结构简洁、操作便捷，适用于需要静态角度定位但无需动态连续调节的同轴系统扩展应用，是60 mm同轴系统中固定光学元件的理想基座。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||
|---|---|---|---|---|---|---|---|---|---|
| COC3-CSS | M4/16个 | ¥ 280.00 | 当天 |
|
点击放大
安装平台，用于60 mm同轴立方，可安装分束立方，棱镜，带M4螺纹孔
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
底部螺纹规格
M4
台面螺纹孔规格/数量
M4/16个
功能
固定式
|
