产品说明
CORZC分束立方体转接件采用优质铝合金精密制造，表面经黑色阳极氧化处理，专用于将边长12.7 mm至50.8 mm的标准分束立方体安装至0.5英寸、1.0英寸、2.0英寸等规格的反射镜光学调整架中。通过该转接件，分束立方体可直接固定于调整架的夹持口内，且透射光束可顺利穿过调整架的通光孔径，实现对分束立方的俯仰、偏摆等多维度精密调节。
产品采用四面通光设计，通光面积大，有效减少光路遮挡，适用于多方向入射光路。分束立方体通过固定架顶部的胶头紧定螺钉牢固固定，夹持可靠且不损伤元件表面。固定架头部采用标准化接口，可直接安装至挠性弹片固定或紧定螺丝固定式的光学调整架中，安装简便、适配性强，无需额外转接件。
该固定架广泛适用于光学分束、合束、偏振调节等应用场景，是搭建精密光路系统中不可或缺的转接附件。
产品属性
| 主体材质 | 6061-T6铝合金 | 表面处理 | 黑色阳极氧化 |
CORZC分束立方体转接件，专用于将边长12.7 mm、25.4 mm或50.8 mm的标准分束立方体安装至Ø12.7 mm、Ø25.4 mm或Ø50.8 mm的精密三轴光学调整架中，也可兼容其他规格光学调整架。转接件通过开口槽设计轻松装入分束立方体，安装过程不接触四个通光面，避免污染光学表面。四面通光设计，通光面积大，透射光束可顺畅穿过调整架通光孔径，配合调整架上的精密螺纹副即可实现对分束立方体俯仰、偏摆的多维调节。分束立方体通过转接件顶部的胶头紧定螺钉可靠固定，头部接口适配紧定螺丝固定的光学调整架，安装简便快捷，无需额外工具或转接件。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|

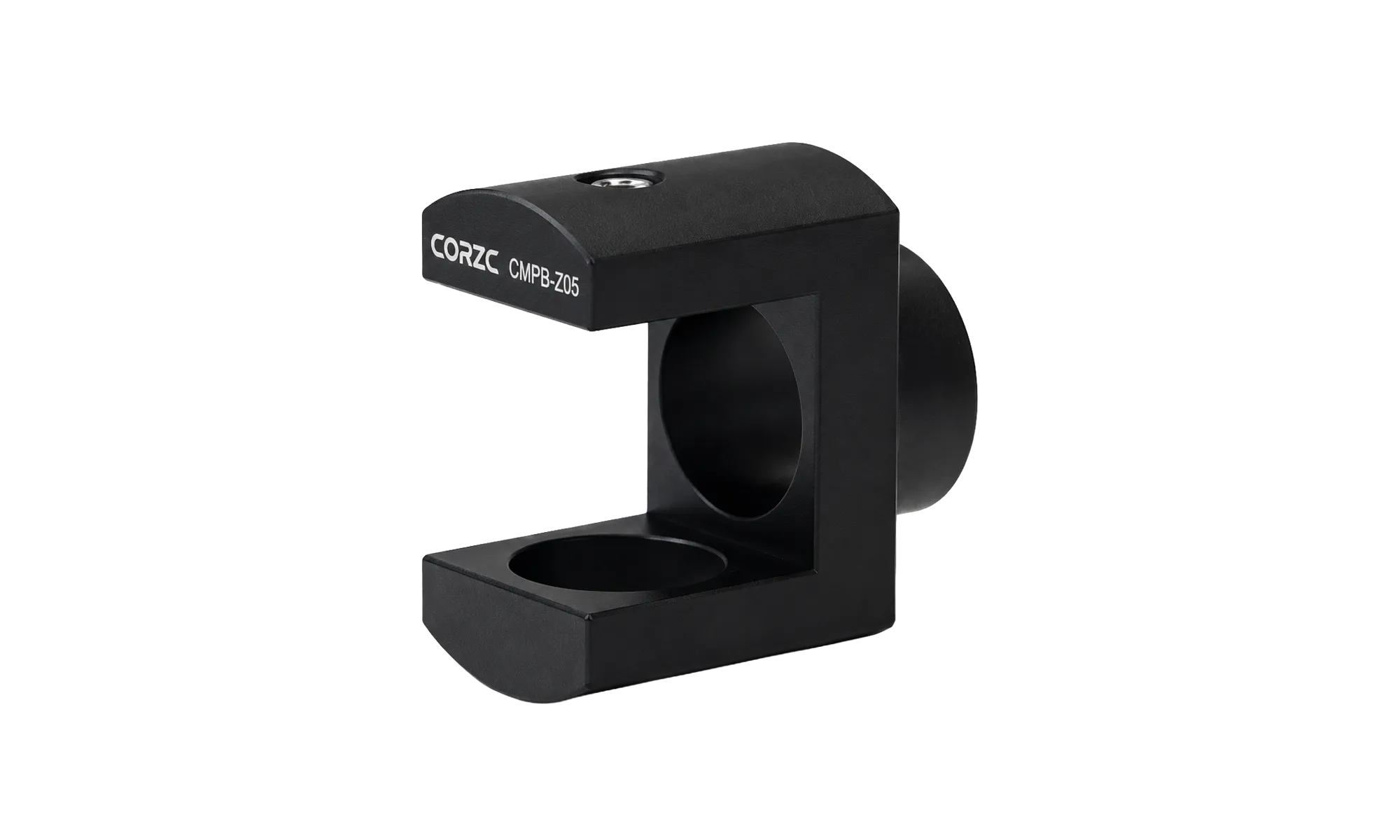

| CMPB-Z05 | 12.7 mm×12.7 mm×12.7 mm | 0.5英寸光学调整架 | ¥ 178.00 | 当天 |
|
点击放大
分束立方体转接件，适配12.7 mm分束立方体,尼龙头顶丝固定
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
通光孔径
Ø9.5 mm
适用分束立方体
12.7 mm×12.7 mm×12.7 mm
光学元件固定方式
M4胶头螺钉
适用光学调整架类型
0.5英寸光学调整架
安装孔突出厚度
5 mm
外观尺寸
23 mm×12.7 mm×22.5 mm
|
||||

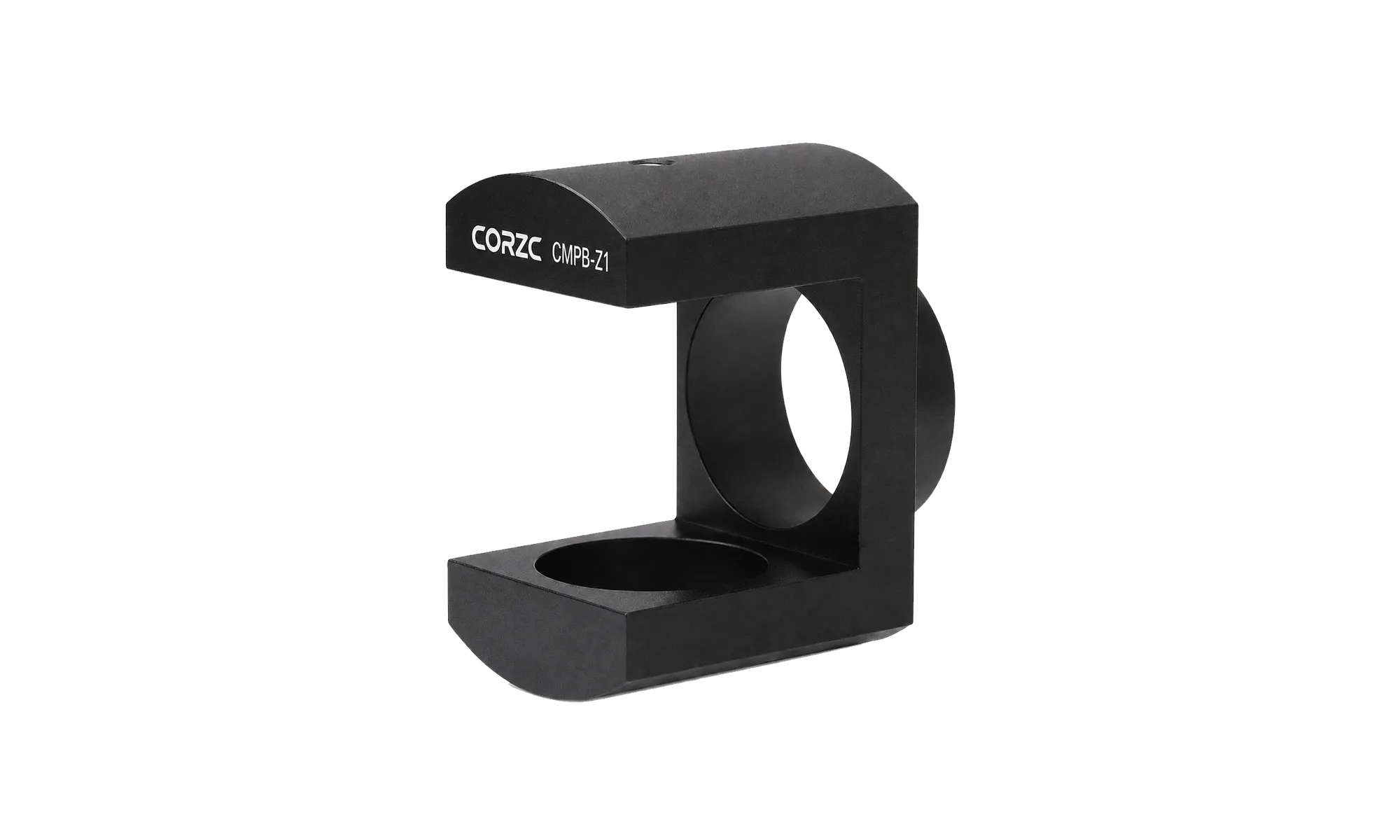

| CMPB-Z1 | 25.4 mm×25.4 mm×25.4 mm | 1英寸光学调整架 | ¥ 268.00 | 当天 |
|
点击放大
分束立方体转接件，适配25.4 mm分束立方体,尼龙头顶丝固定
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
通光孔径
Ø20 mm
适用分束立方体
25.4 mm×25.4 mm×25.4 mm
光学元件固定方式
M4胶头螺钉
适用光学调整架类型
1英寸光学调整架
安装孔突出厚度
5 mm
外观尺寸
45 mm×25.4 mm×37 mm
|
||||

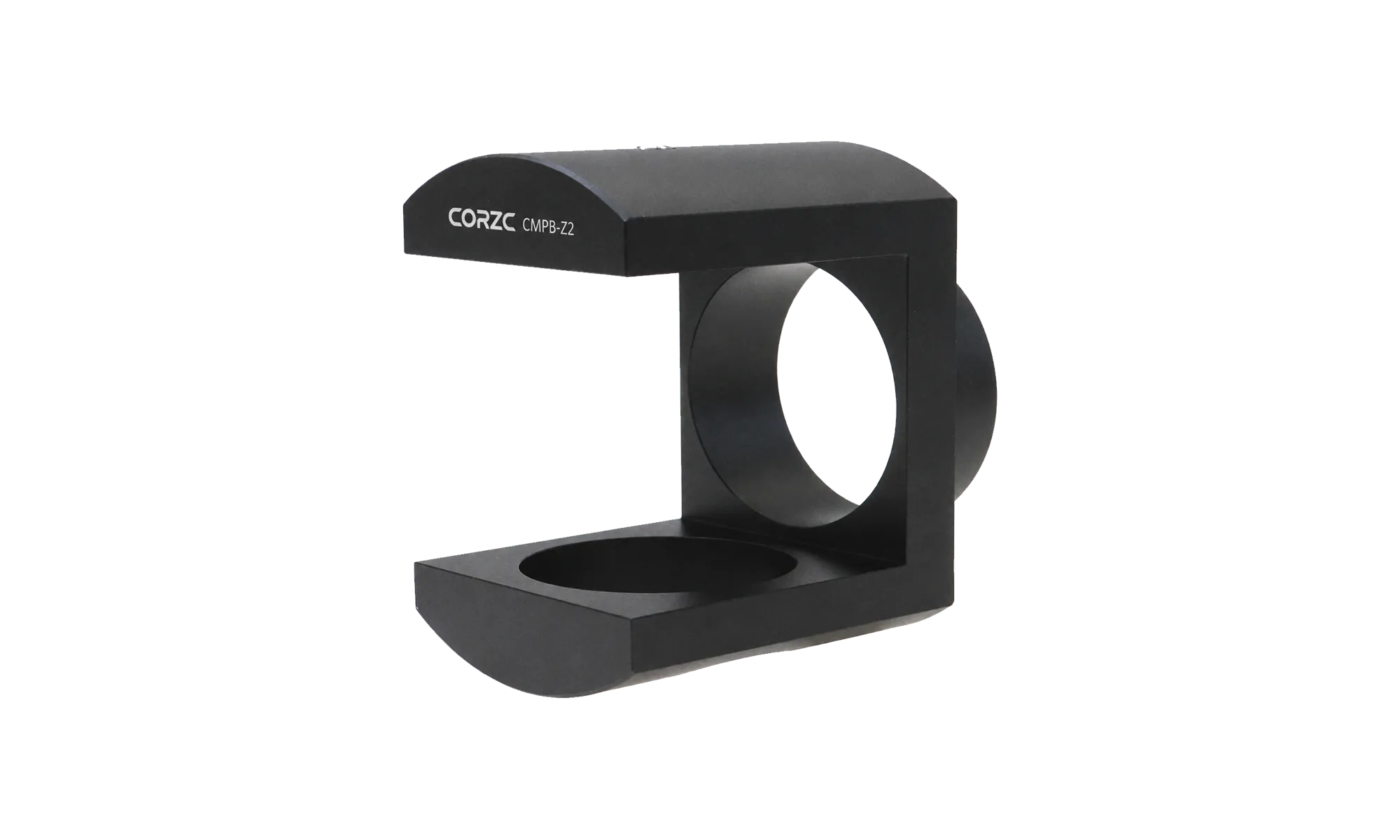

| CMPB-Z2 | 50.8 mm×50.8 mm×50.8 mm | 2英寸光学调整架 | ¥ 338.00 | 当天 |
|
点击放大
分束立方体转接件，适配50.8 mm分束立方体,尼龙头顶丝固定
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
通光孔径
Ø40 mm
适用分束立方体
50.8 mm×50.8 mm×50.8 mm
光学元件固定方式
M6胶头螺钉
适用光学调整架类型
2英寸光学调整架
安装孔突出厚度
9 mm
外观尺寸
85 mm×50.8 mm×70 mm
|
