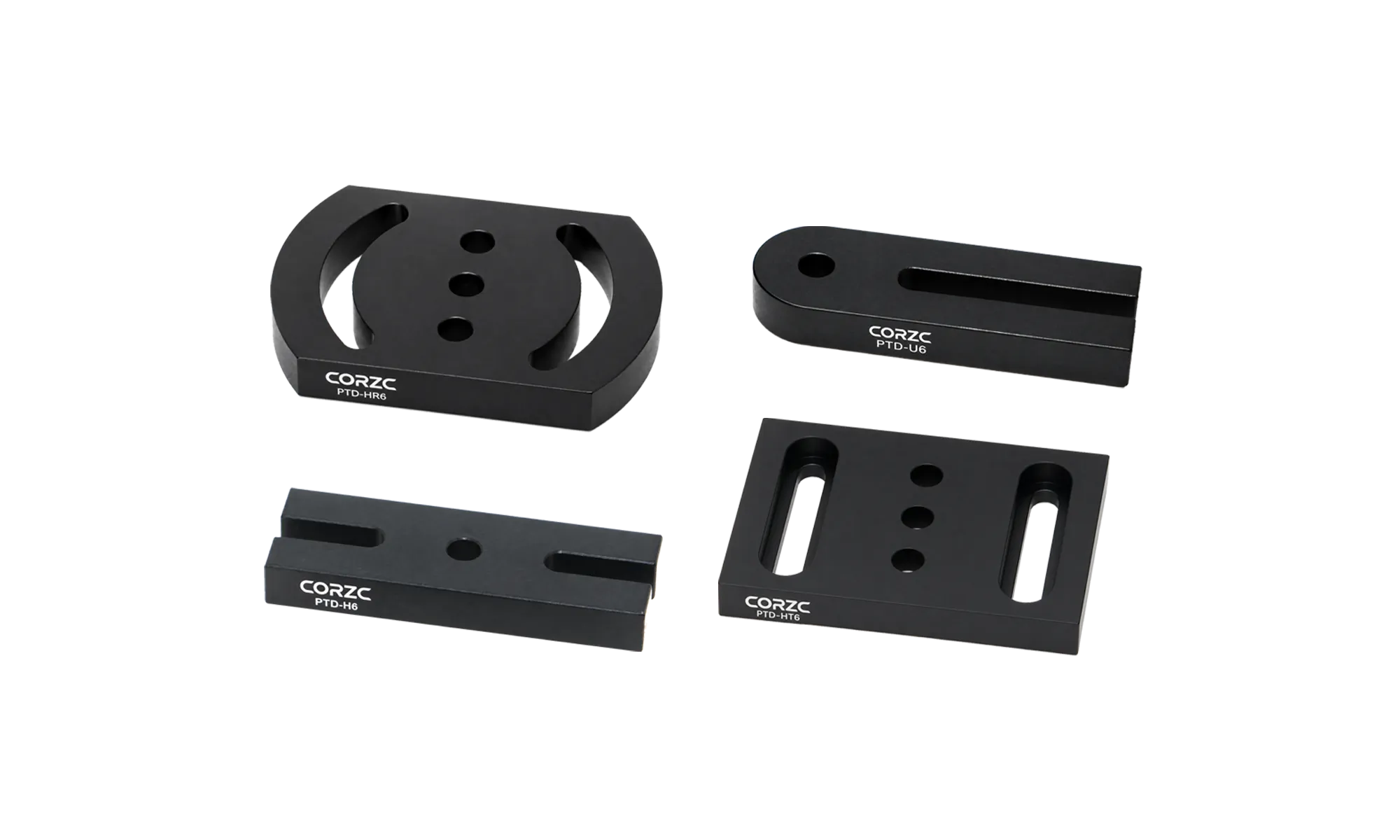

接杆支架安装座

CORZC接杆支架安装底座用于固定Ø12.7 mm接杆至光学平台，支持平移、旋转或角度粗调。提供单边/双边槽、双边平行U型槽、双边圆弧槽共四种型号。

材质：6061-T6铝合金
适用于12.7 mm标准接杆支架
M6沉头孔，用于安装接杆、接杆支架
底面有加工的凹槽，确保安装稳定性

型号					交期	型号参数

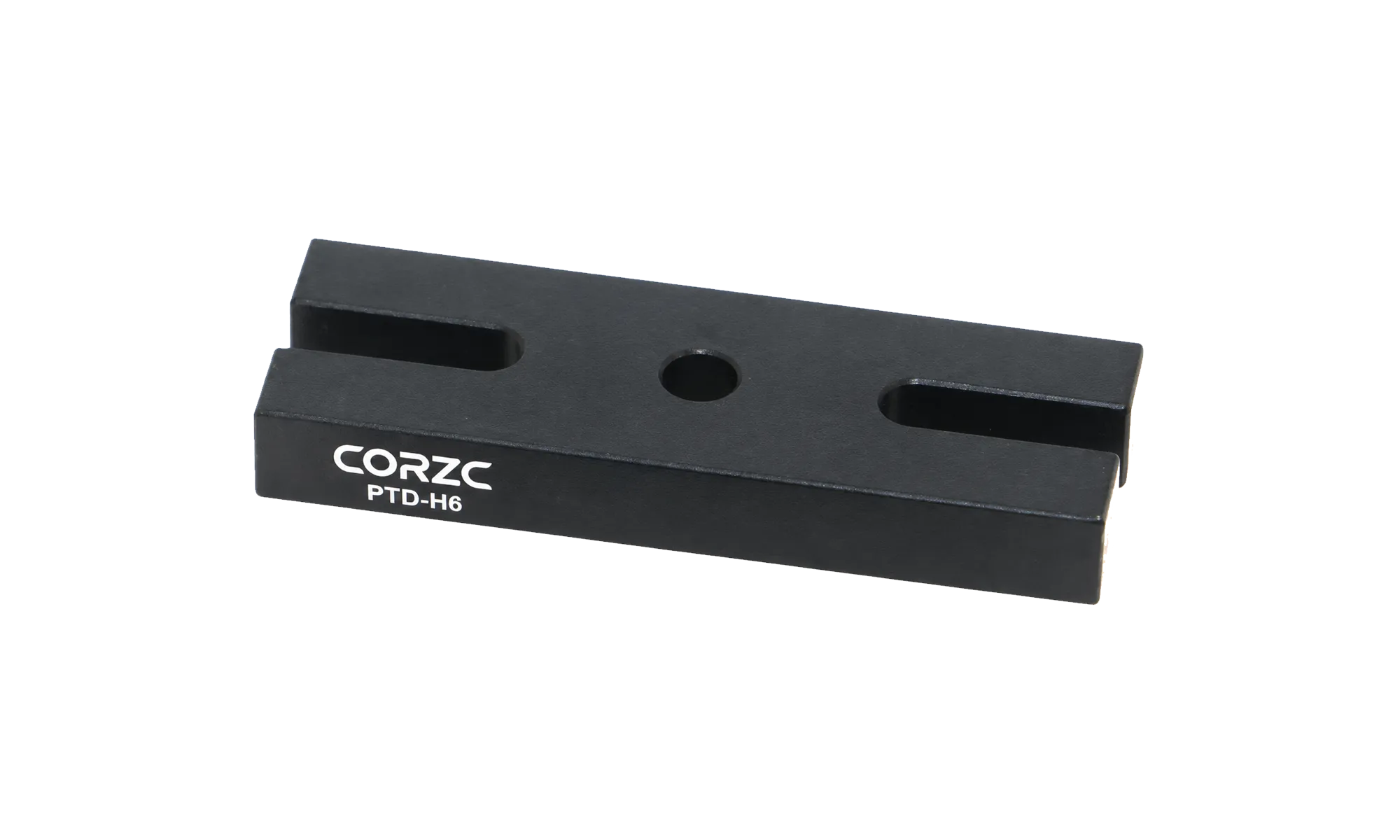

PTD-H6	M6	双边直线槽	75 mm×25 mm×10 mm	¥ 38.00	当天	点击放大 12.7 mm接杆支架底座，双边直线槽型号参数与资料材质 6061-T6铝合金表面处理黑色阳极氧化腰槽长度 18.5 mm 腰槽间距 38 mm 腰槽数量 2 腰槽类型双边直线槽沉头孔间距 12.5 mm 接杆孔规格 M6沉头孔安装孔规格 M6沉头孔附带螺丝规格 M6圆柱头螺丝外形尺寸 75 mm×25 mm×10 mm

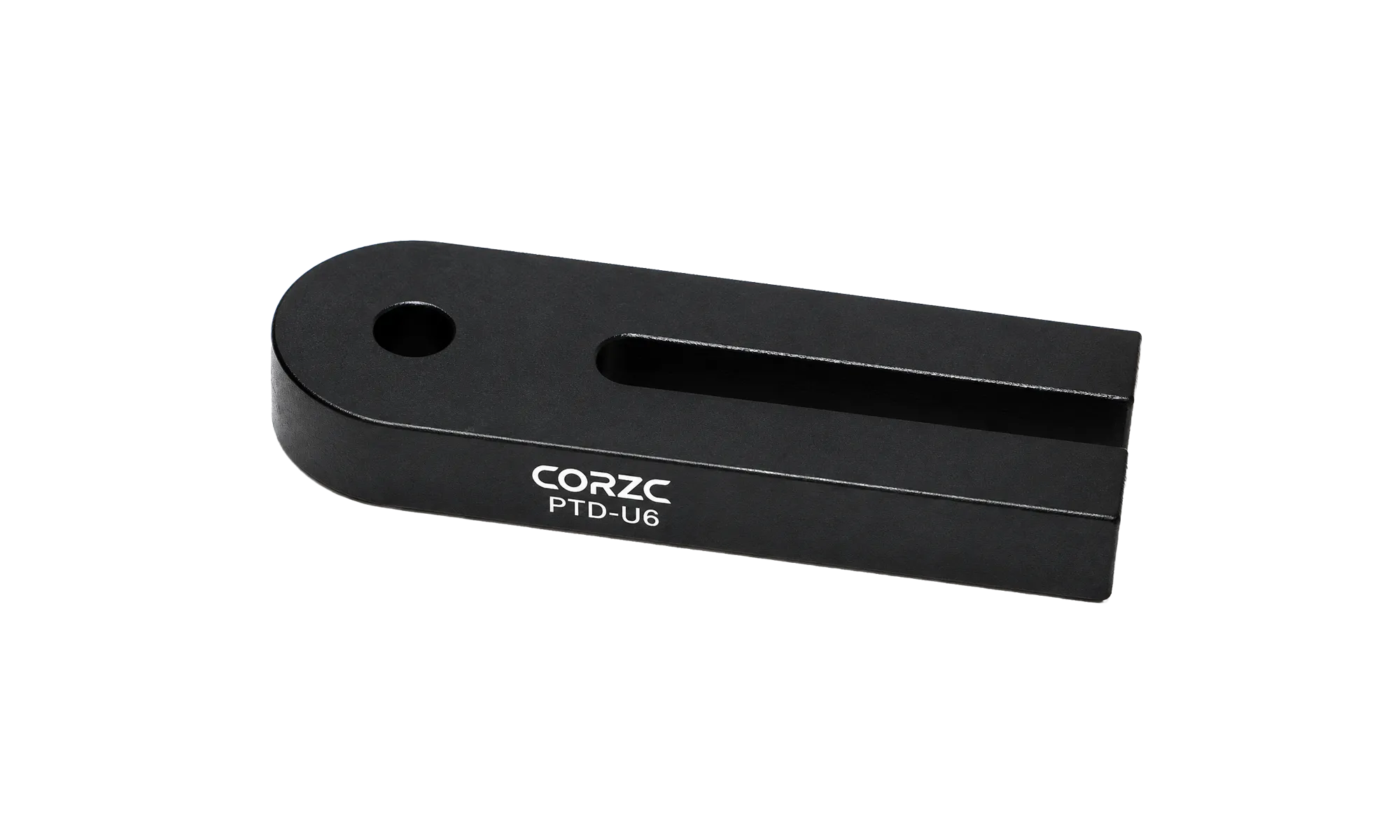

PTD-U6	M6	单边直线槽	60 mm×25 mm×10 mm	¥ 35.00	当天	点击放大 12.7 mm接杆支架底座，单边直线槽型号参数与资料材质 6061-T6铝合金表面处理黑色阳极氧化腰槽长度 28.5 mm 腰槽数量 1 腰槽类型单边直线槽沉头孔间距 12.5 mm 接杆孔规格 M6沉头孔安装孔规格 M6沉头孔附带螺丝规格 M6圆柱头螺丝旋转角度 360° 外形尺寸 60 mm×25 mm×10 mm

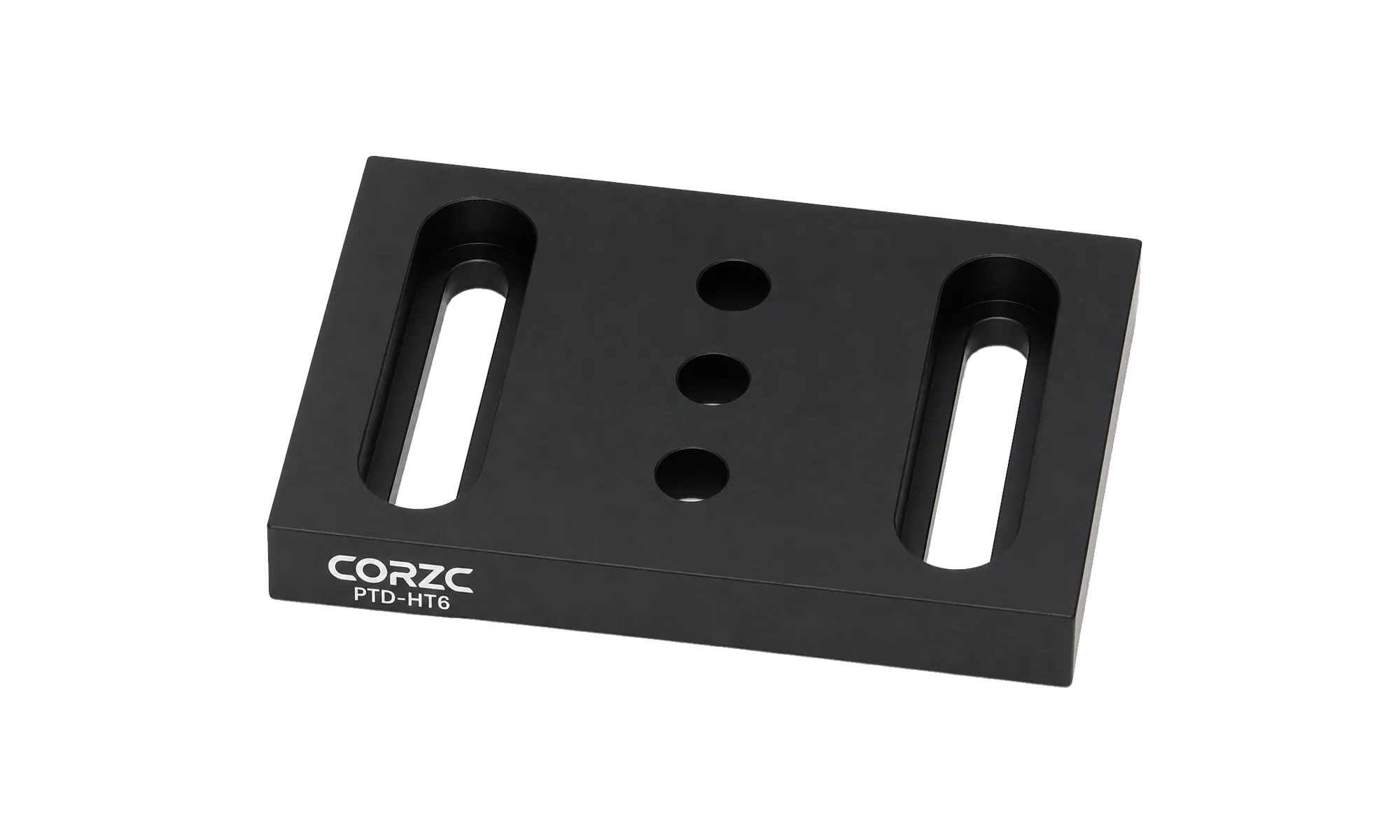

PTD-HT6	M6	双边U型槽	75 mm×25 mm×10 mm	¥ 72.00	当天	点击放大 12.7 mm接杆支架底座，双边U型槽型号参数与资料材质 6061-T6铝合金表面处理黑色阳极氧化腰槽长度 12.5 mm 腰槽间距 50 mm 腰槽数量 2 腰槽类型双边U型槽沉头孔间距 12.5 mm 接杆孔规格 M6沉头孔安装孔规格 M6沉头孔附带螺丝规格 M6圆柱头螺丝外形尺寸 75 mm×25 mm×10 mm

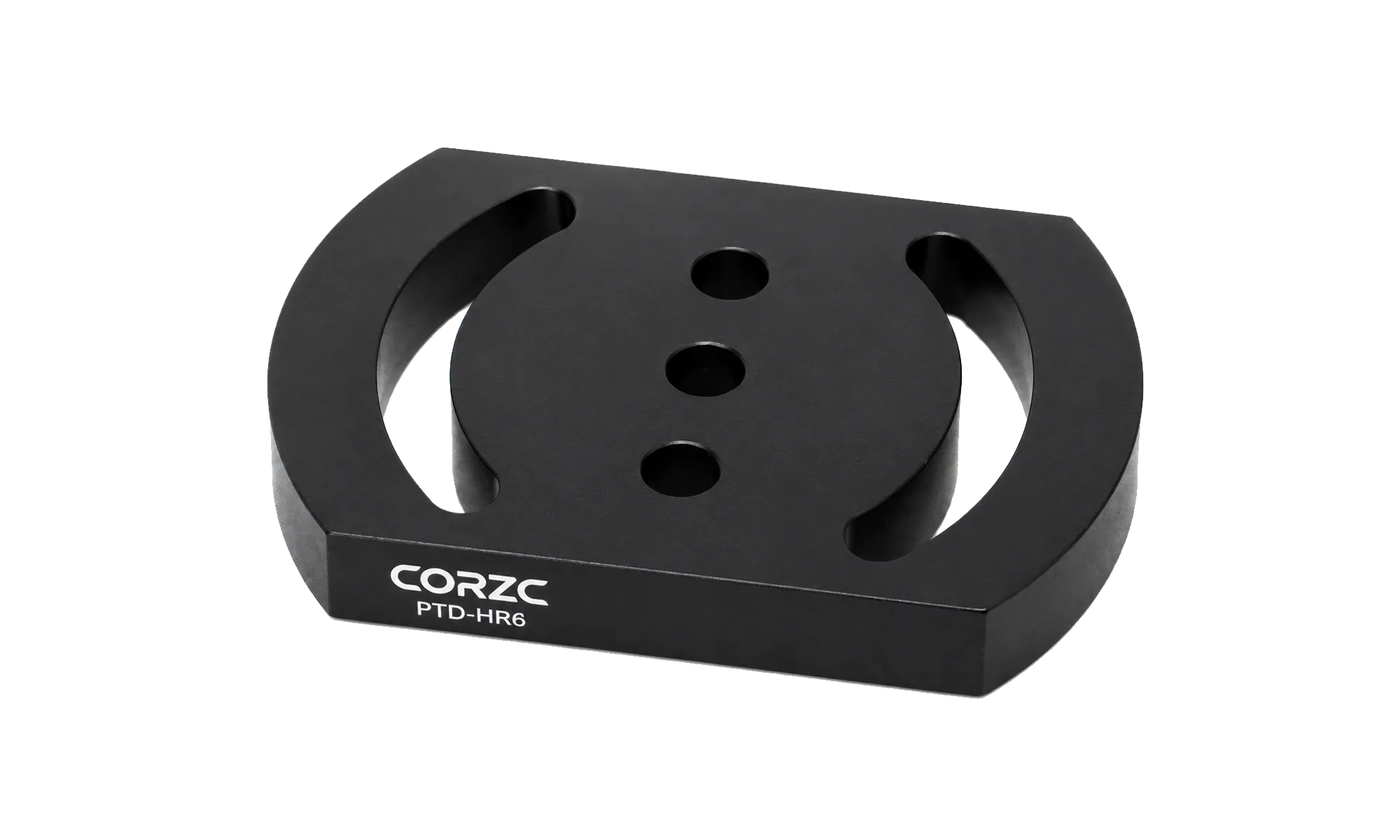

PTD-HR6	M6	双边圆弧槽	75 mm×50 mm×10 mm	¥ 72.00	当天	点击放大 12.7 mm接杆支架底座，双边圆弧槽型号参数与资料材质 6061-T6铝合金表面处理黑色阳极氧化腰槽间距 50 mm 腰槽数量 2 腰槽类型双边圆弧槽沉头孔间距 12.5 mm 接杆孔规格 M6沉头孔/3个安装孔规格 M6沉头孔附带螺丝规格 M6圆柱头螺丝旋转角度 ±45° 外形尺寸 75 mm×50 mm×10 mm

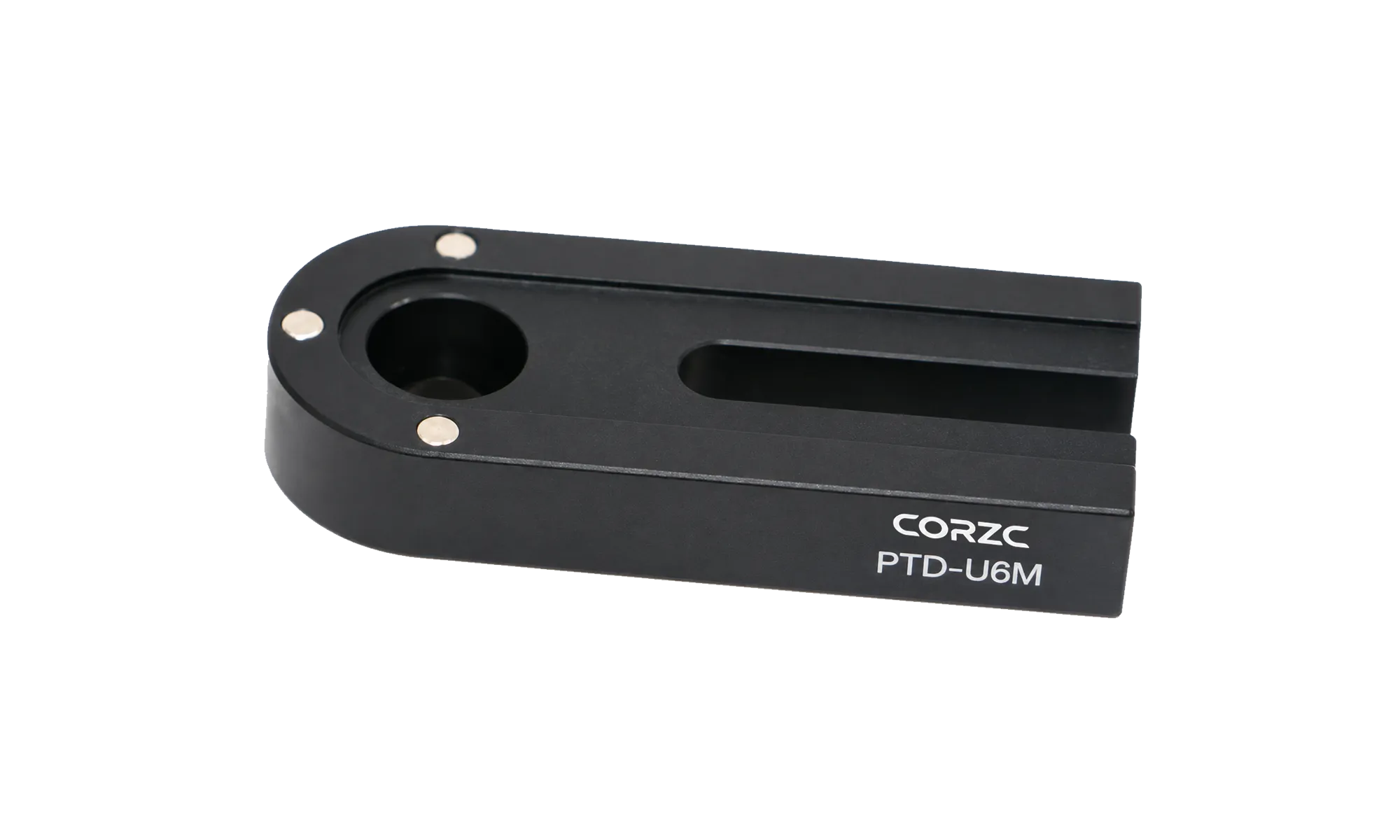

接杆支架旋转底座

CORZC PTD-U6M可旋转单边直线槽型底座采用优质铝合金精密制造，表面经黑色阳极氧化处理，专为快速安装Ø12.7 mm标准接杆支架或Ø25 mm无底座接杆而设计，安装操作快捷高效。底座底部内置磁性结构，可直接吸附于铁磁性光学平台表面，实现快速初步定位，便于光路粗调。底座配备360°可旋转叉块，能够在面包板的多个安装孔之间灵活选择固定位置，并可通过螺钉可靠锁紧。该底座兼具磁性吸附与多角度固定功能，是搭建紧凑型光路系统的理想支撑附件。

中心M6沉头孔，适用Ø12.7 mm标准接杆支架
底面有凹槽，磁性底座，叉块可360°旋转

	型号	3D预览	对比	分享					交期	采购	型号参数
	PTD-U6M				M6	单边直线槽带磁铁	60 mm×25 mm×10 mm	¥ 80.00	当天		点击放大 12.7 mm接杆支架底座，单边直线槽,带磁性型号参数与资料材质 6061-T6铝合金表面处理黑色阳极氧化腰槽长度 28.5 mm 腰槽数量 1 腰槽类型单边直线槽，底部带磁铁沉头孔间距 12.5 mm 接杆孔规格 M6沉头孔安装孔规格 M6沉头孔附带螺丝规格 M6圆柱头螺丝旋转角度 360° 外形尺寸 60 mm×25 mm×10 mm

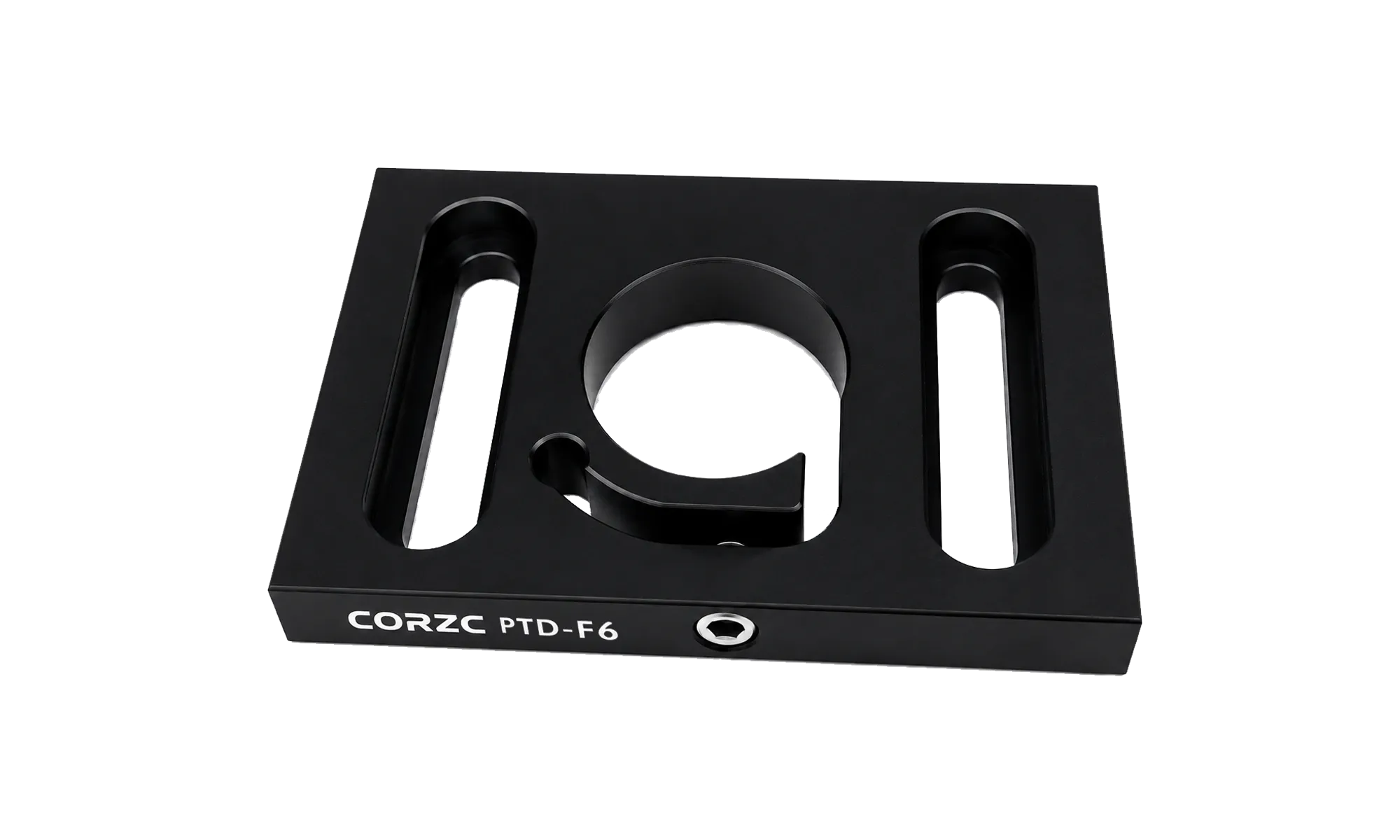

接杆支架挠性夹持底座

CORZC PTD-F6 12.7 mm接杆支架底座采用高强度铝合金精密制造，表面经黑色阳极氧化处理，专为固定Ø12.7 mm标准接杆支架而设计。底座中心孔内置挠性夹紧机构，通过侧面的M6凹端紧定螺钉（适用3 mm内六角扳手）锁紧，即可牢固固定插入的接杆支架。底座底部设有两个间距50 mm的M6腰型槽，可使用M6螺钉将底座灵活固定于光学平台或面包板上，并允许一定范围内的位置微调。该底座结构紧凑、固定可靠，是搭建光路时稳固支撑接杆系统的基础附件。

适用于Ø12.7 mm标准接杆支架
中心孔挠性机构，M6螺钉锁紧
双M6腰型槽（间距50 mm）

	型号	3D预览	对比	分享					交期	采购	型号参数
	PTD-F6				Ø25 mm	50 mm	75 mm×50 mm×10 mm	¥ 138.00	当天		点击放大 12.7 mm接杆支架底座，挠性夹持，带Ø25.0 mm限位孔型号参数与资料材质 6061-T6铝合金表面处理黑色阳极氧化夹持接杆直径 Ø25 mm 腰槽长度 30 mm 腰槽间距 50 mm 腰槽数量 2 安装孔规格 M6沉头腰槽孔紧定螺丝孔规格 M6 元件锁紧方式挠性锁紧外形尺寸 75 mm×50 mm×10 mm
