产品说明
CORZC的透镜套筒非常适合构造紧凑的光学子系统。SM2透镜套筒常用于固定直径Ø50.8 mm的1个或者多个光学元件，SM2透镜套筒配有内螺纹通孔、内外螺纹孔和两端外螺纹3个版本。透镜套筒组合可以通过连接拓展长度，有利于快速地搭建紧凑型光学系统。光学元件通过卡环分隔和固定，卡环通过我们的CCW-S2-4.35卡环扳手定位在透镜套筒内的所需位置，除了SM2透镜套筒以外，CORZC还提供SM05和SM1的透镜套筒，以及配套的透镜套筒转接件、卡环和卡环扳手等配件。
产品属性
| 主体材质 | 6061-T6铝合金 | 表面处理 | 黑色阳极氧化 |
CORZC提供的SM2的S系列透镜套筒为一端是SM2外螺纹，另一端是SM2内螺纹，可用来固定直径Ø50.8 mm的光学元件。可配合其他透镜套筒拓展长度。光学元件通过1个附带的SM2卡环固定。
图集
点击放大
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|

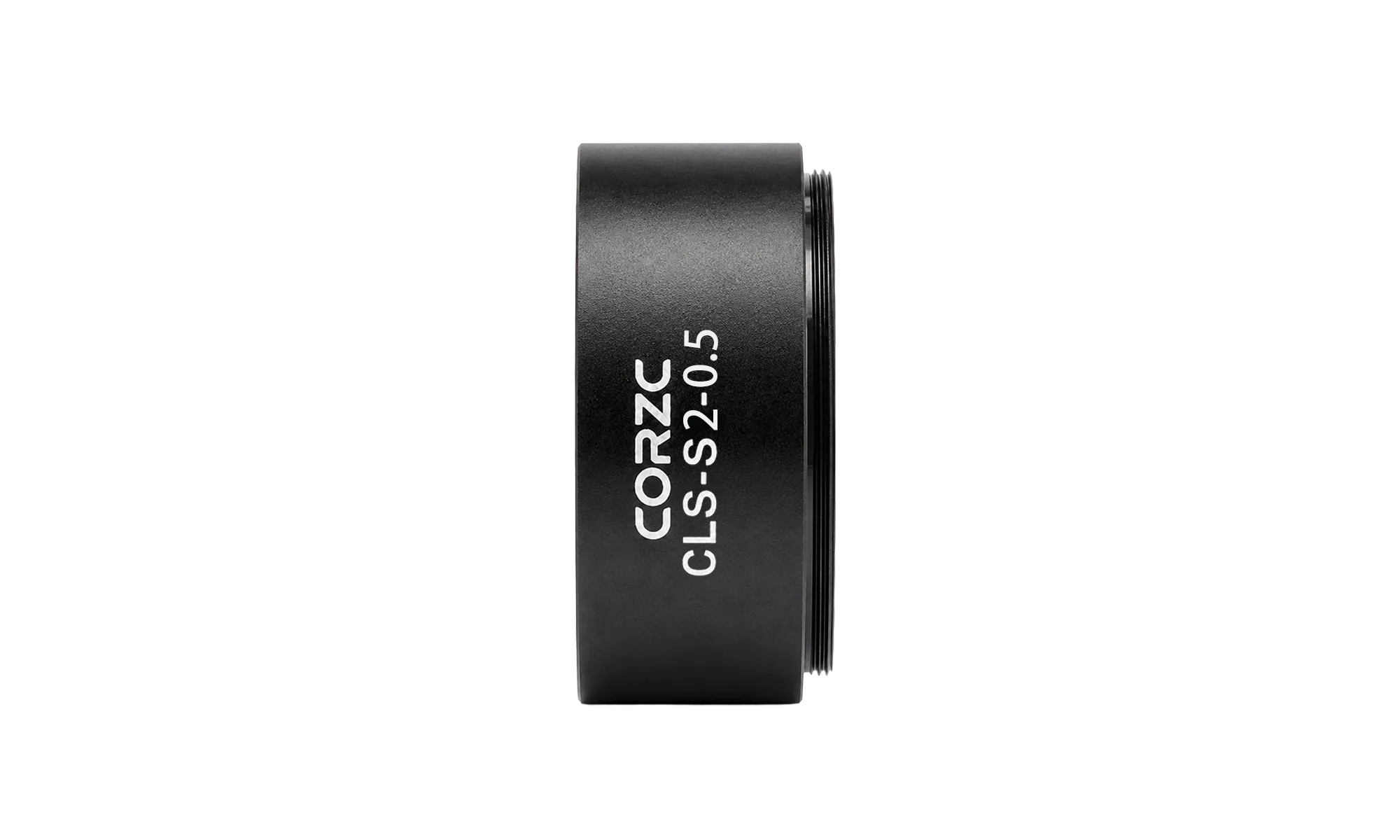

| CLS-S2-0.5 | Ø50.8 mm | 10.2 mm | 12.7 mm | SM2/1个 | ¥ 113.00 | 当天 |
|
点击放大
SM2透镜套筒，内外螺纹，内螺纹长度：12.7 mm，附带1个SM2卡环
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件直径
Ø50.8 mm
通光孔径
Ø48 mm
适用光学元件最大厚度
10.2 mm
螺纹规格
SM2
附带卡环型号/数量
SM2/1个
内螺纹长度
12.7 mm
|
||||

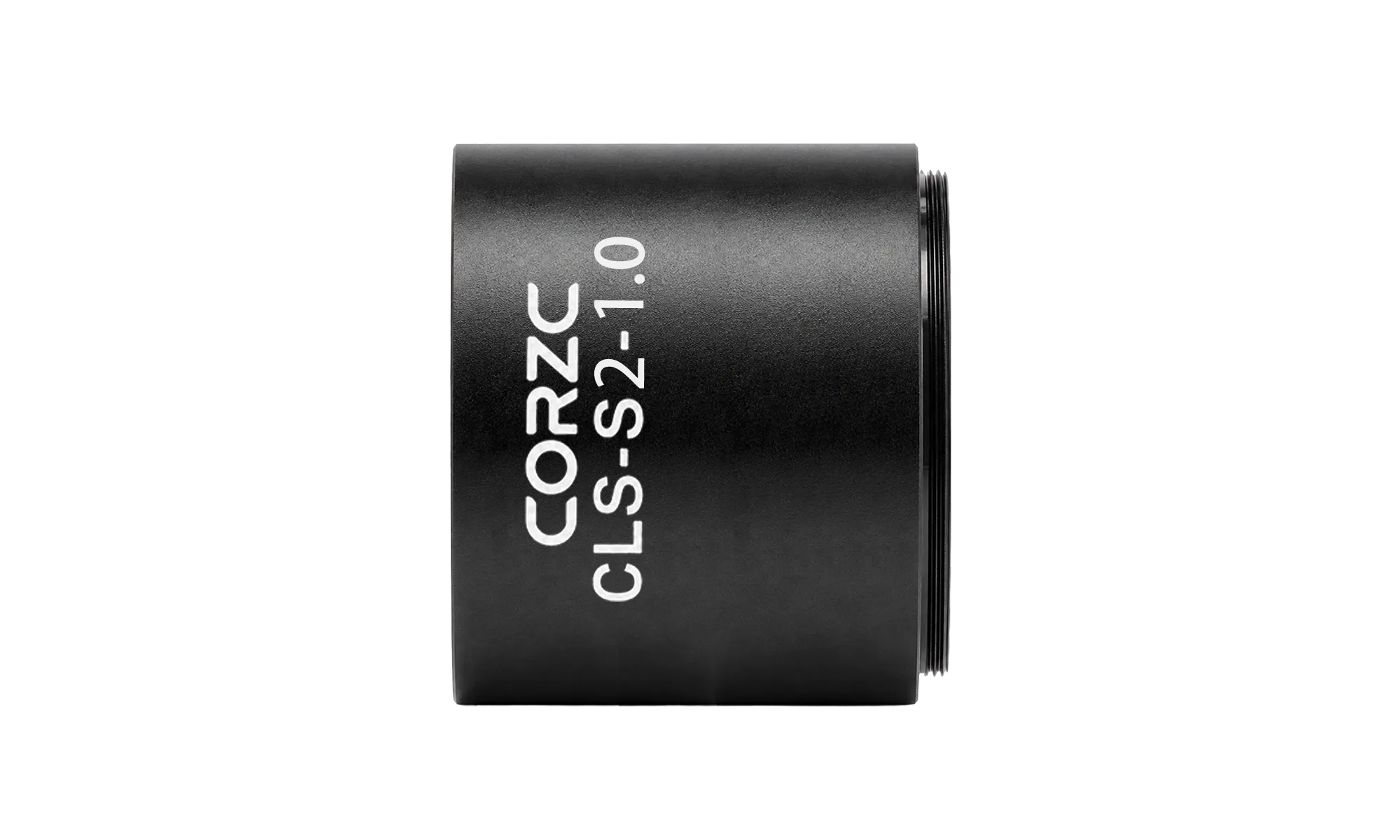

| CLS-S2-1.0 | Ø50.8 mm | 22.9 mm | 25.4 mm | SM2/1个 | ¥ 129.00 | 当天 |
|
点击放大
SM2透镜套筒，内外螺纹，内螺纹长度：25.4 mm，附带1个SM2卡环
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件直径
Ø50.8 mm
通光孔径
Ø48 mm
适用光学元件最大厚度
22.9 mm
螺纹规格
SM2
附带卡环型号/数量
SM2/1个
内螺纹长度
25.4 mm
|
||||

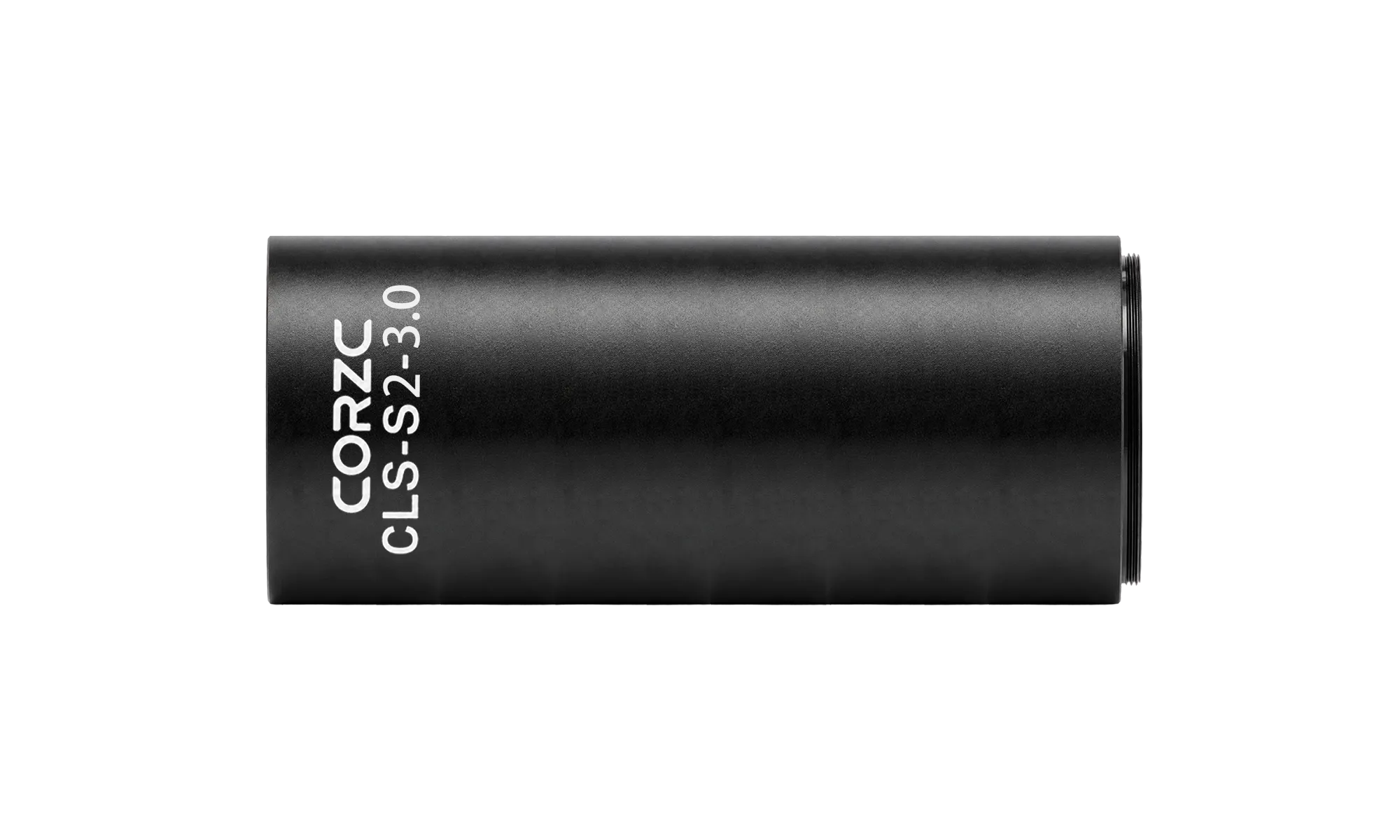

| CLS-S2-3.0 | Ø50.8 mm | 73.7 mm | 76.2 mm | SM2/1个 | ¥ 195.00 | 当天 |
|
点击放大
SM2透镜套筒，内外螺纹，内螺纹长度：76.2 mm，附带1个SM2卡环
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件直径
Ø50.8 mm
通光孔径
Ø48 mm
适用光学元件最大厚度
73.7 mm
螺纹规格
SM2
附带卡环型号/数量
SM2/1个
内螺纹长度
76.2 mm
|
CORZC提供的SM2的L系列透镜套筒为SM2内螺纹通孔，没有台阶和外螺纹，因此可以从两端用卡环安装Ø50.8 mm的光学元件，可配合其他透镜套筒拓展长度。光学元件通过2个附带的SM2卡环分隔和固定。
图集
点击放大
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|

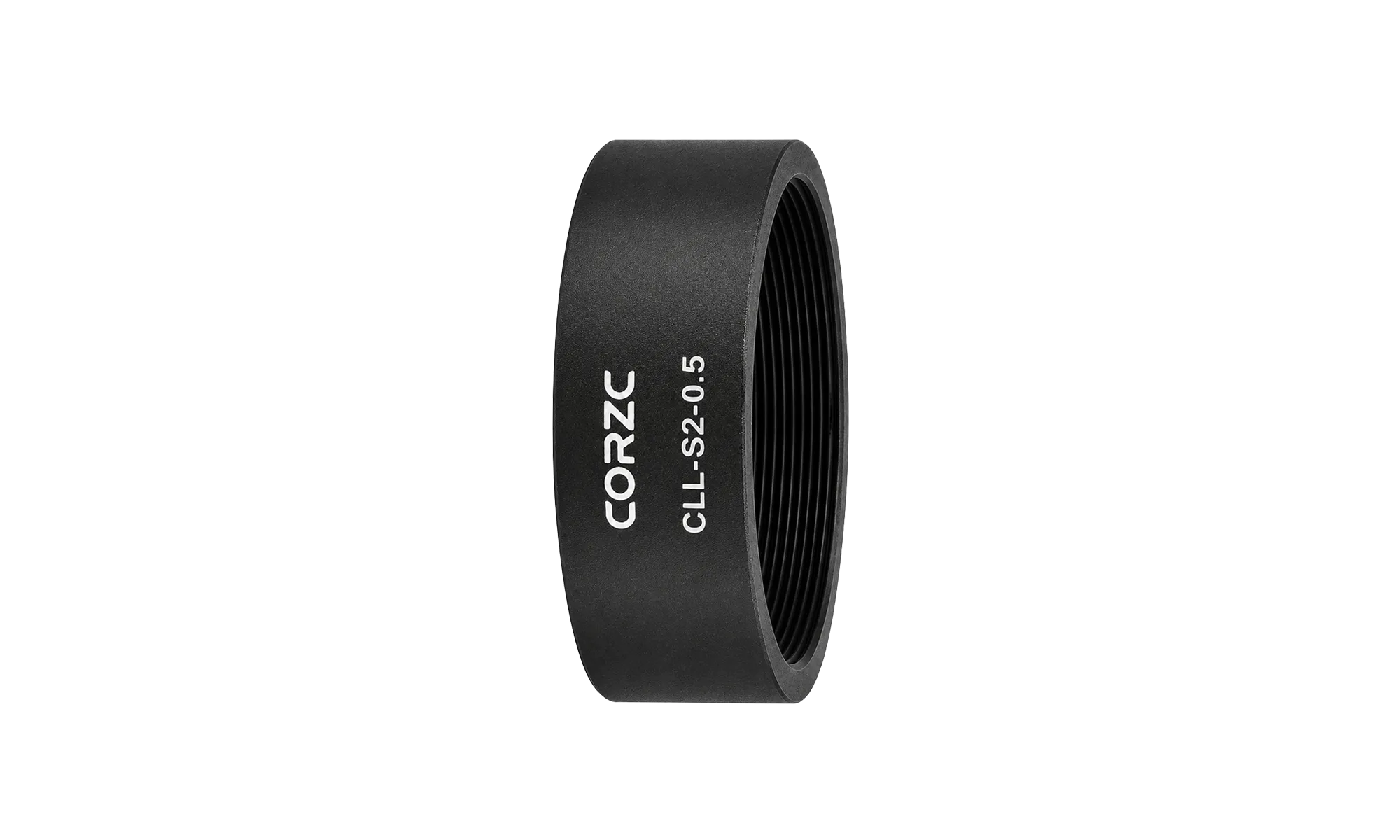

| CLL-S2-0.5 | Ø50.8 mm | 7.7 mm | 12.7 mm | SM2/2个 | ¥ 115.00 | 当天 |
|
点击放大
SM2透镜套筒，内螺纹，内螺纹长度：12.7 mm，附带2个SM2卡环
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件直径
Ø50.8 mm
通光孔径
Ø47.5 mm
适用光学元件最大厚度
7.7 mm
螺纹规格
SM2内螺纹
附带卡环型号/数量
SM2/2个
内螺纹长度
12.7 mm
|
||||

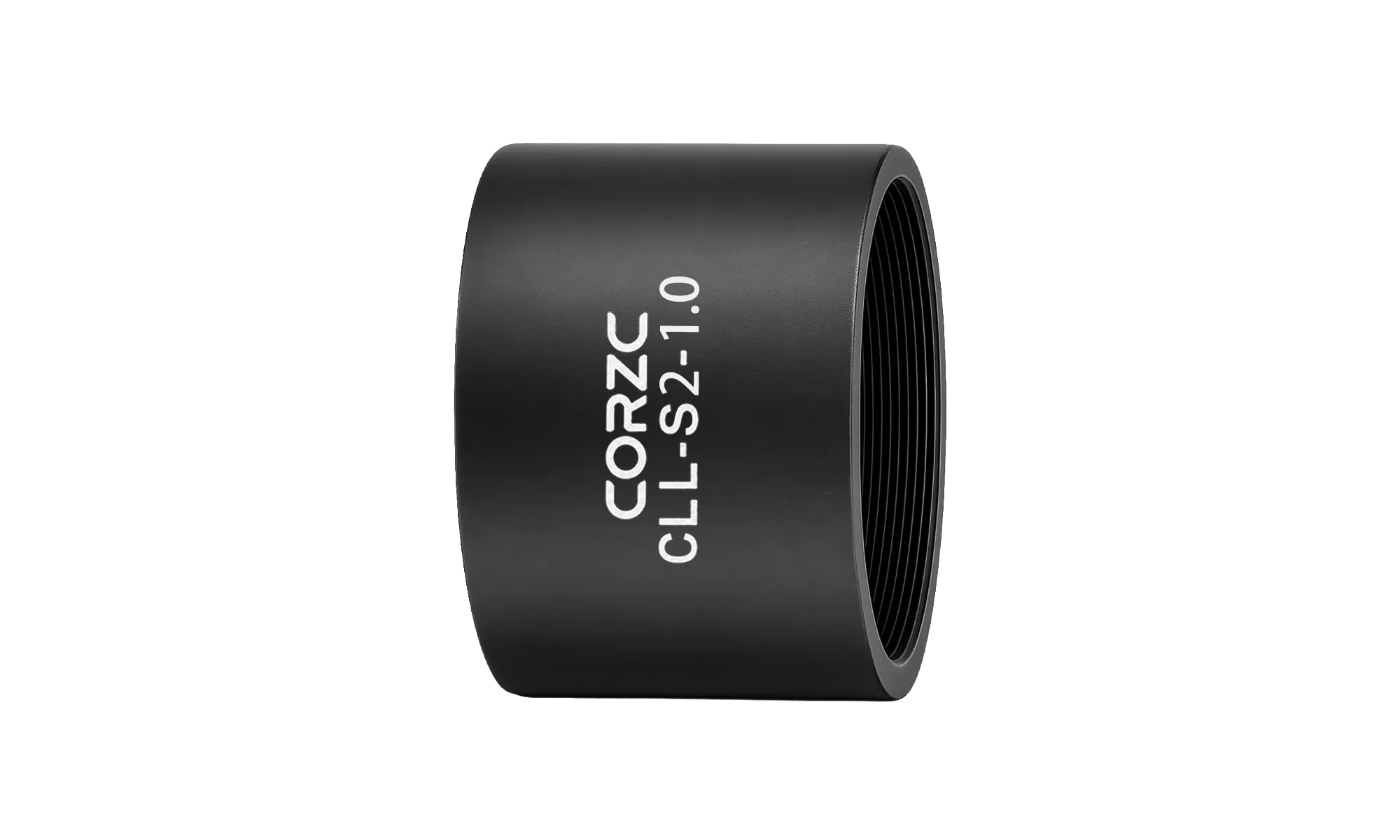

| CLL-S2-1.0 | Ø50.8 mm | 20.4 mm | 25.4 mm | SM2/2个 | ¥ 130.00 | 当天 |
|
点击放大
SM2透镜套筒，内螺纹，内螺纹长度：25.4 mm，附带2个SM2卡环
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件直径
Ø50.8 mm
通光孔径
Ø47.5 mm
适用光学元件最大厚度
20.4 mm
螺纹规格
SM2内螺纹
附带卡环型号/数量
SM2/2个
内螺纹长度
25.4 mm
|
||||

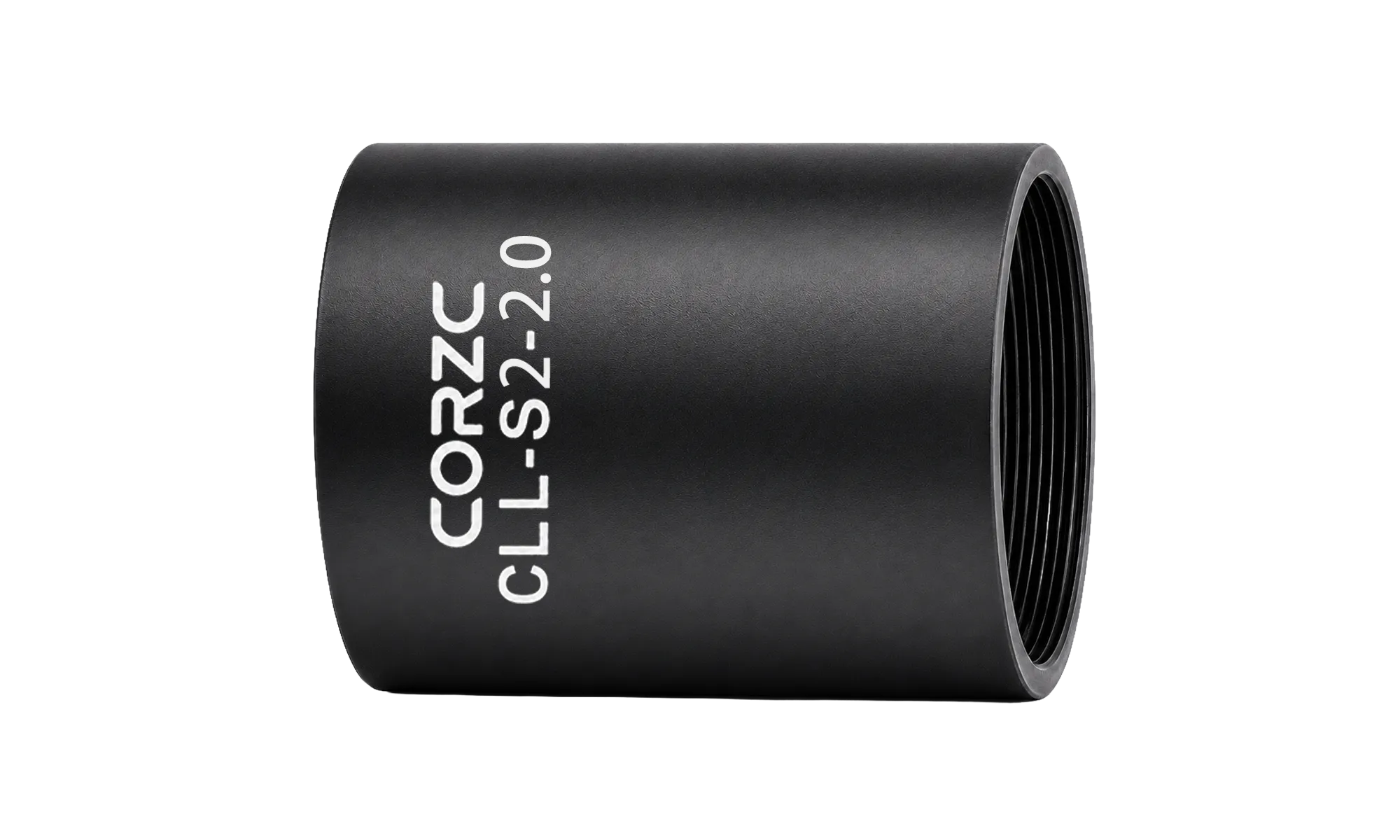

| CLL-S2-2.0 | Ø50.8 mm | 45.8 mm | 50.8 mm | SM2/2个 | ¥ 155.00 | 当天 |
|
点击放大
SM2透镜套筒，内螺纹，内螺纹长度：50.8 mm，附带2个SM2卡环
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件直径
Ø50.8 mm
通光孔径
Ø47.5 mm
适用光学元件最大厚度
45.8 mm
螺纹规格
SM2内螺纹
附带卡环型号/数量
SM2/2个
内螺纹长度
50.8 mm
|
||||

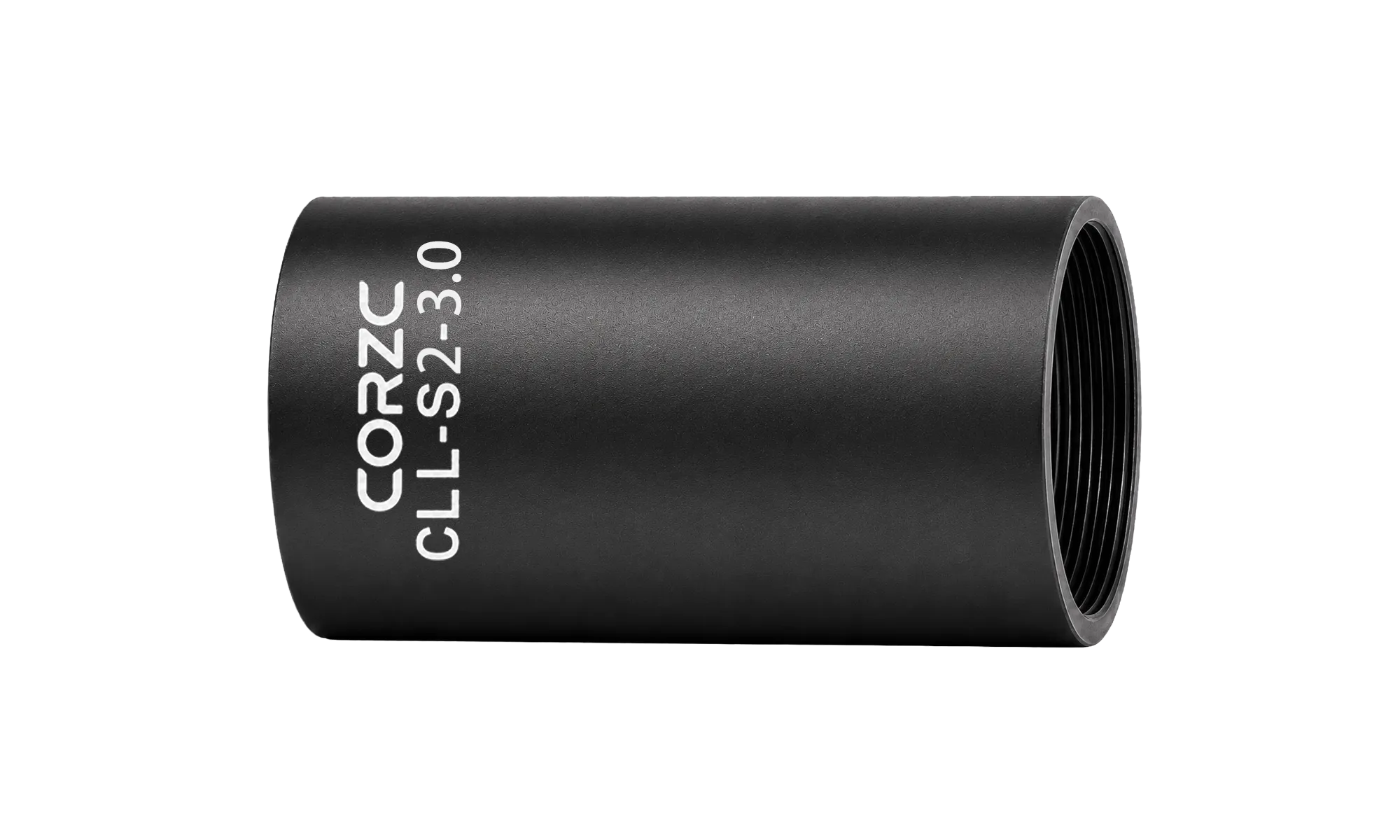

| CLL-S2-3.0 | Ø50.8 mm | 71.2 mm | 76.2 mm | SM2/2个 | ¥ 185.00 | 当天 |
|
点击放大
SM2透镜套筒，内螺纹，内螺纹长度：76.2 mm，附带2个SM2卡环
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件直径
Ø50.8 mm
通光孔径
Ø47.5 mm
适用光学元件最大厚度
71.2 mm
螺纹规格
SM2内螺纹
附带卡环型号/数量
SM2/2个
内螺纹长度
76.2 mm
|

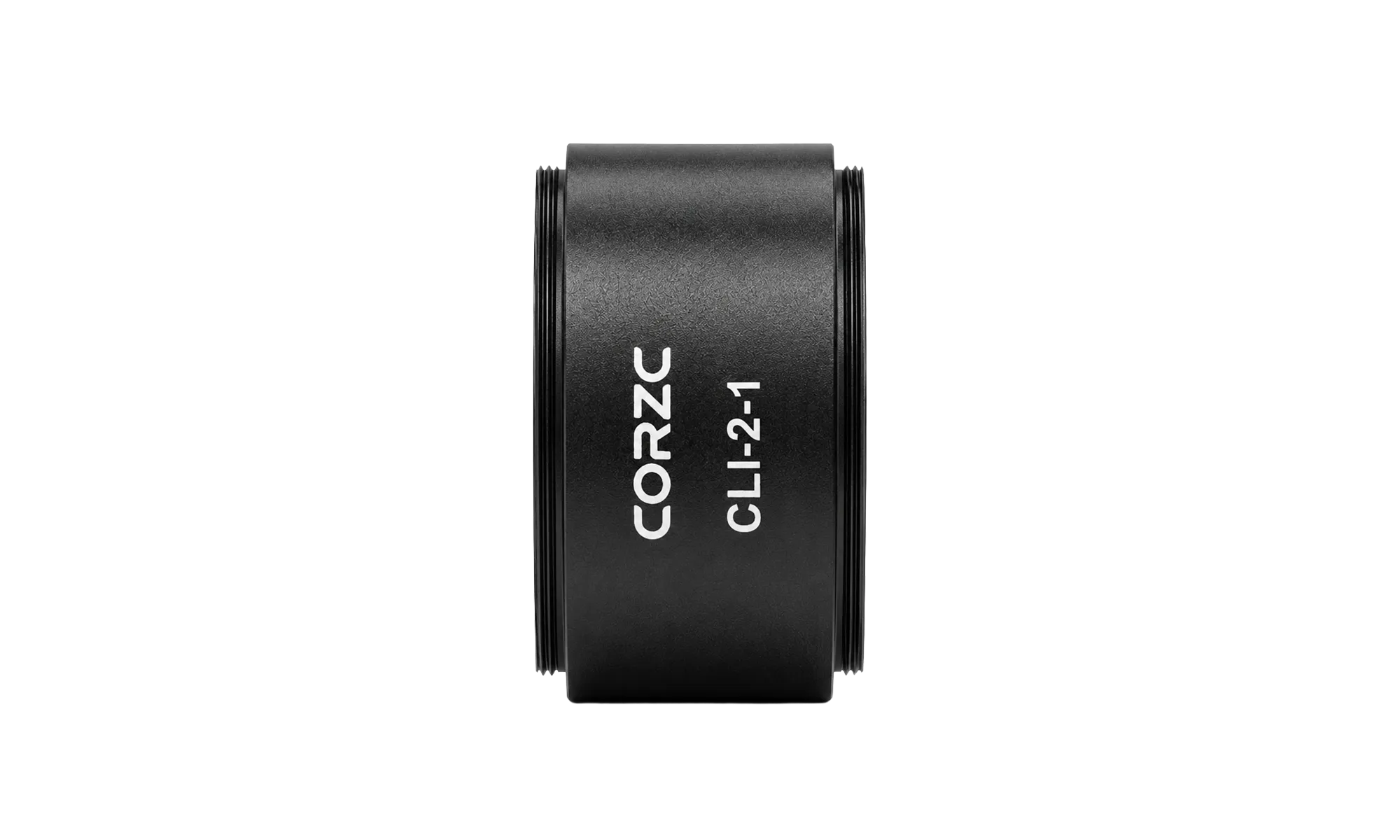

CORZC提供的SM2的I系列透镜套筒两端都是SM2外螺纹。外螺纹透镜套筒常用于配合内外螺纹和内螺纹套筒叠加多个透镜套筒，也用于拓展延伸透镜套筒的长度。
图集
点击放大
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|

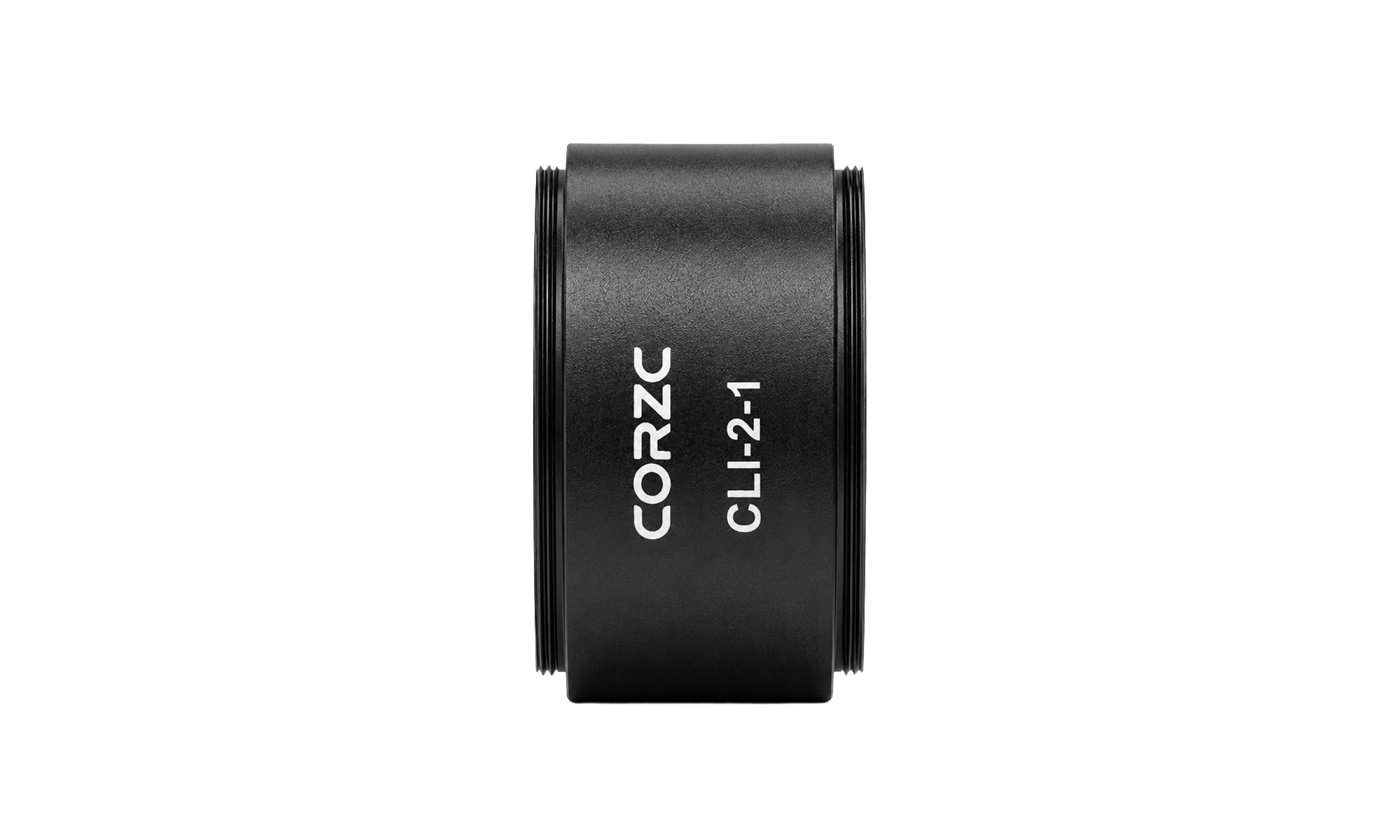

| CLI-2-1 | 25.4 mm | SM2外螺纹 | Ø48 mm | ¥ 115.00 | 当天 |
|
点击放大
SM2透镜套筒，两端SM2外螺纹，长度：25.4 mm
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
通光孔径
Ø48 mm
螺纹规格
SM2外螺纹
长度
25.4 mm
|

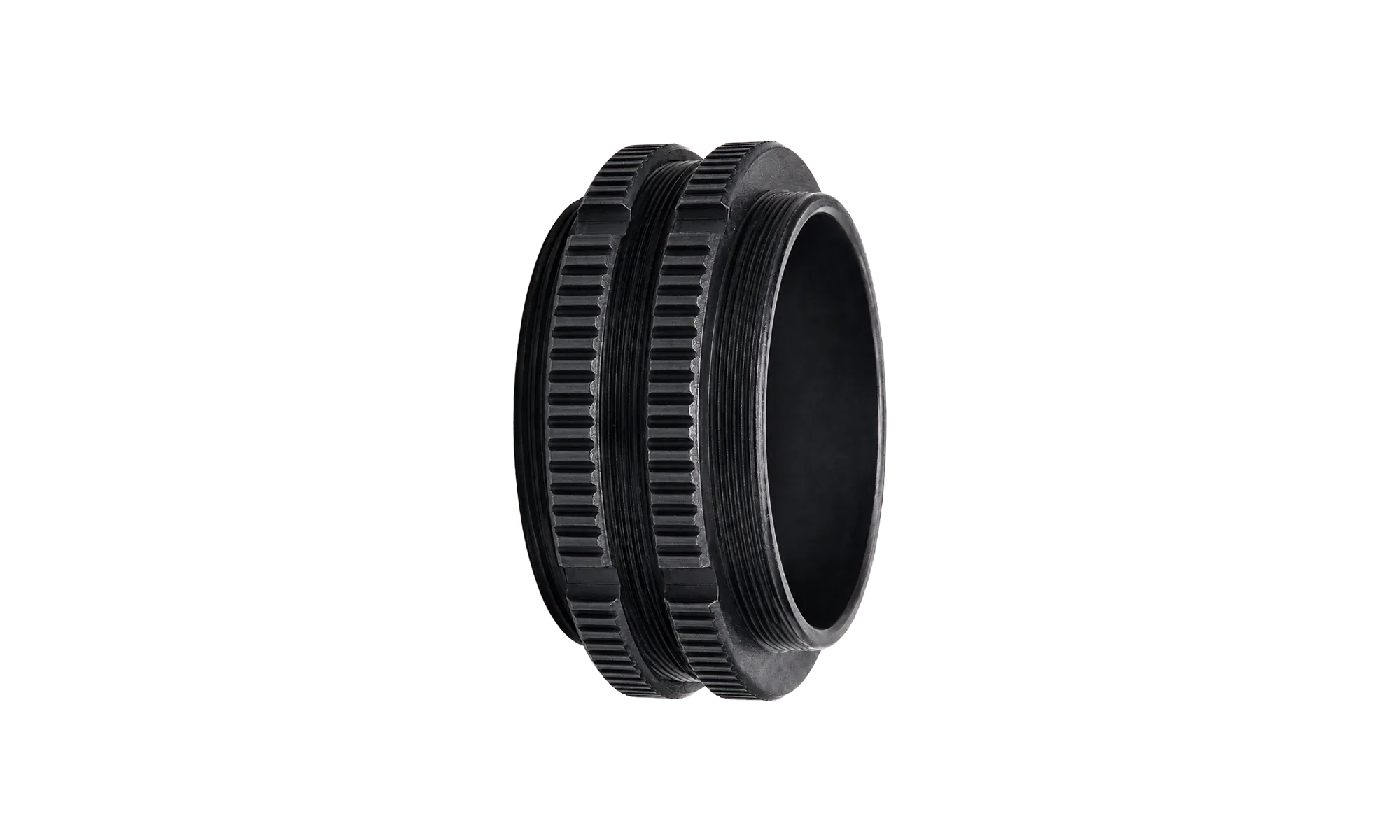

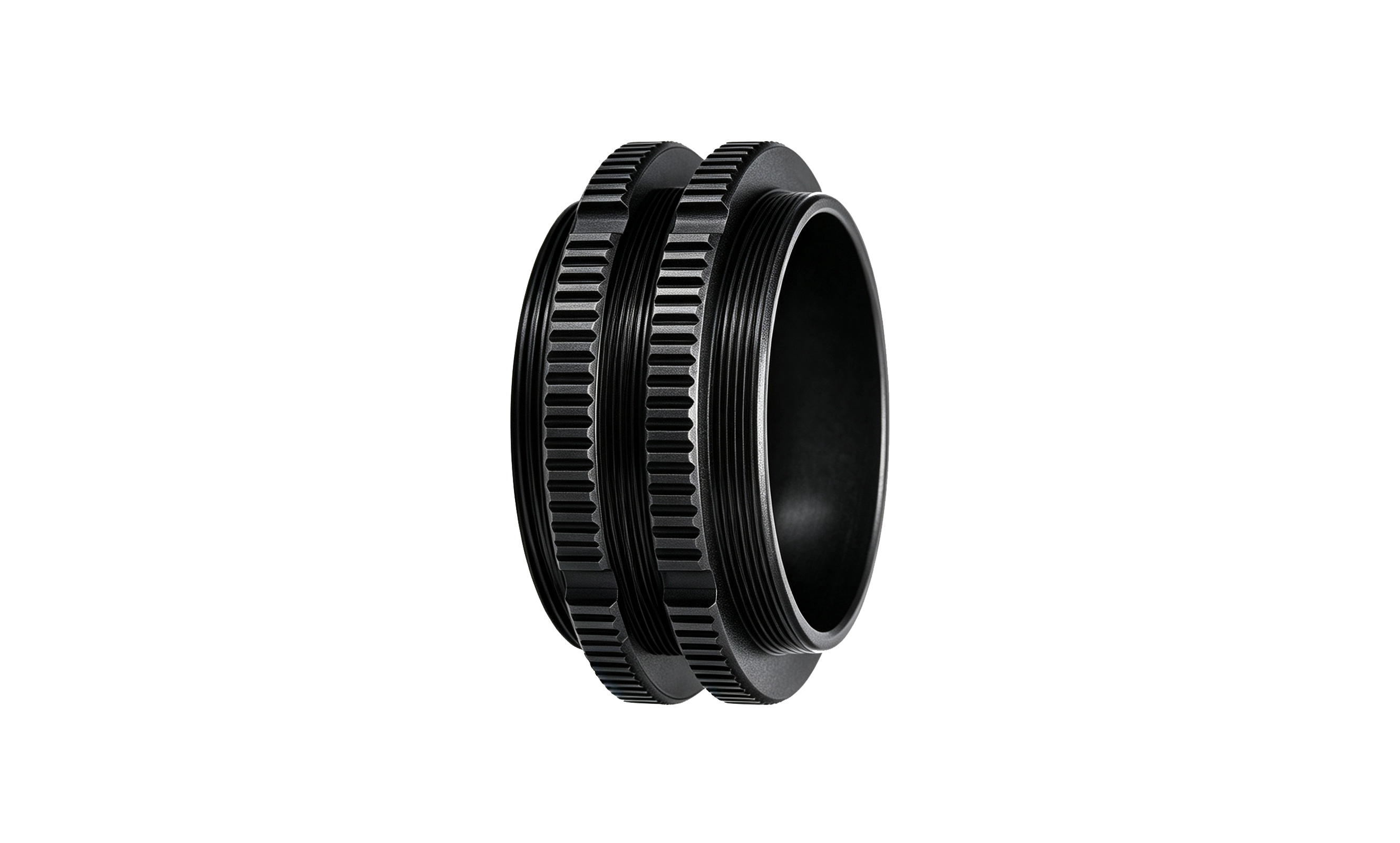

CORZC提供的SM2透镜套筒转接件P系列，是用于连接SM2内螺纹组件，产品整个长度方向都有SM2外螺纹，可以优化连接组件的位置和角度，每个转接件都附带2个CLP-L2外卡环，外卡环带滚花可用手拧连接组件进行固定，使用多个外卡环可独立锁定透镜套筒。
图集
点击放大
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|

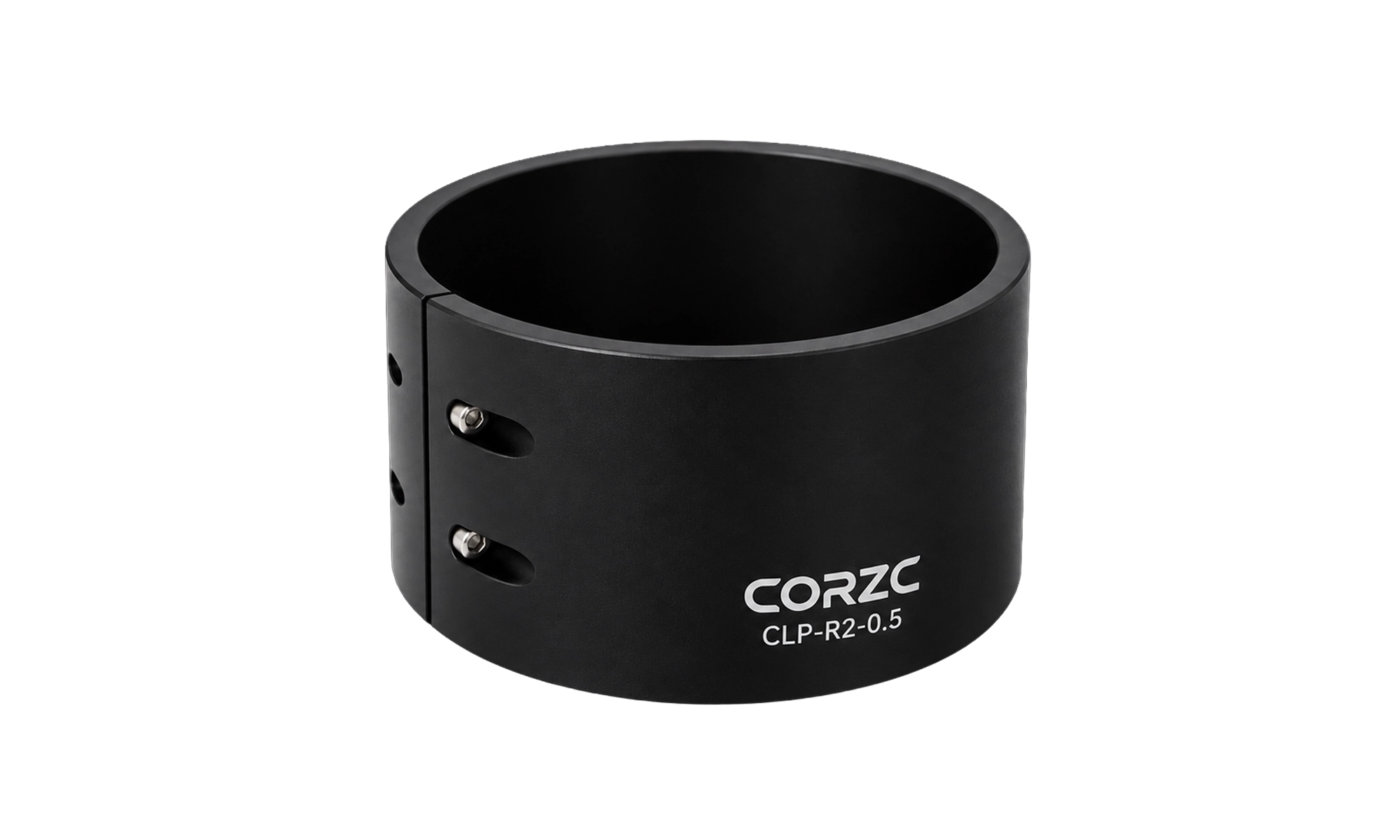

| CLP-R2-0.5 | 12.7 mm | SM2外螺纹 | SM2/2个 | ¥ 215.00 | 当天 |
|
点击放大
SM2透镜套筒转接件，外螺纹，外螺纹长度：12.7 mm，附带2个SM2螺纹锁紧外卡环
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
螺纹规格
SM2外螺纹
附带卡环型号/数量
SM2/2个
长度
12.7 mm
|

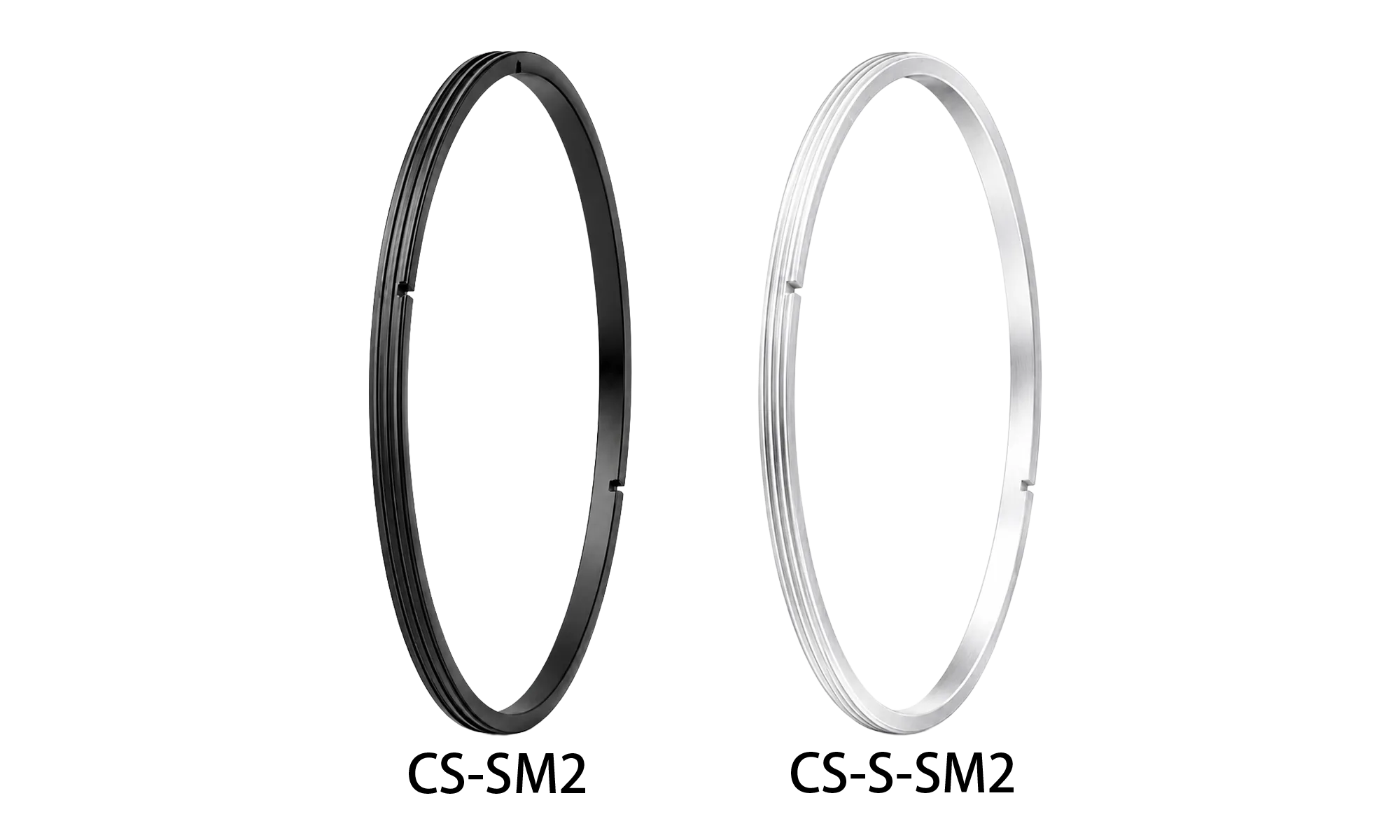

CORZC提供的SM2卡环由6061-T6铝合金制成或303不锈钢制成，表面处理采用黑色阳极氧化（铝合金）或喷砂后钝化（不锈钢），通光孔径较大，可用来固定Ø50.8 mm光学元件，卡环上有两个槽口用于CCW-S2-4.35卡环扳手进行紧固。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|

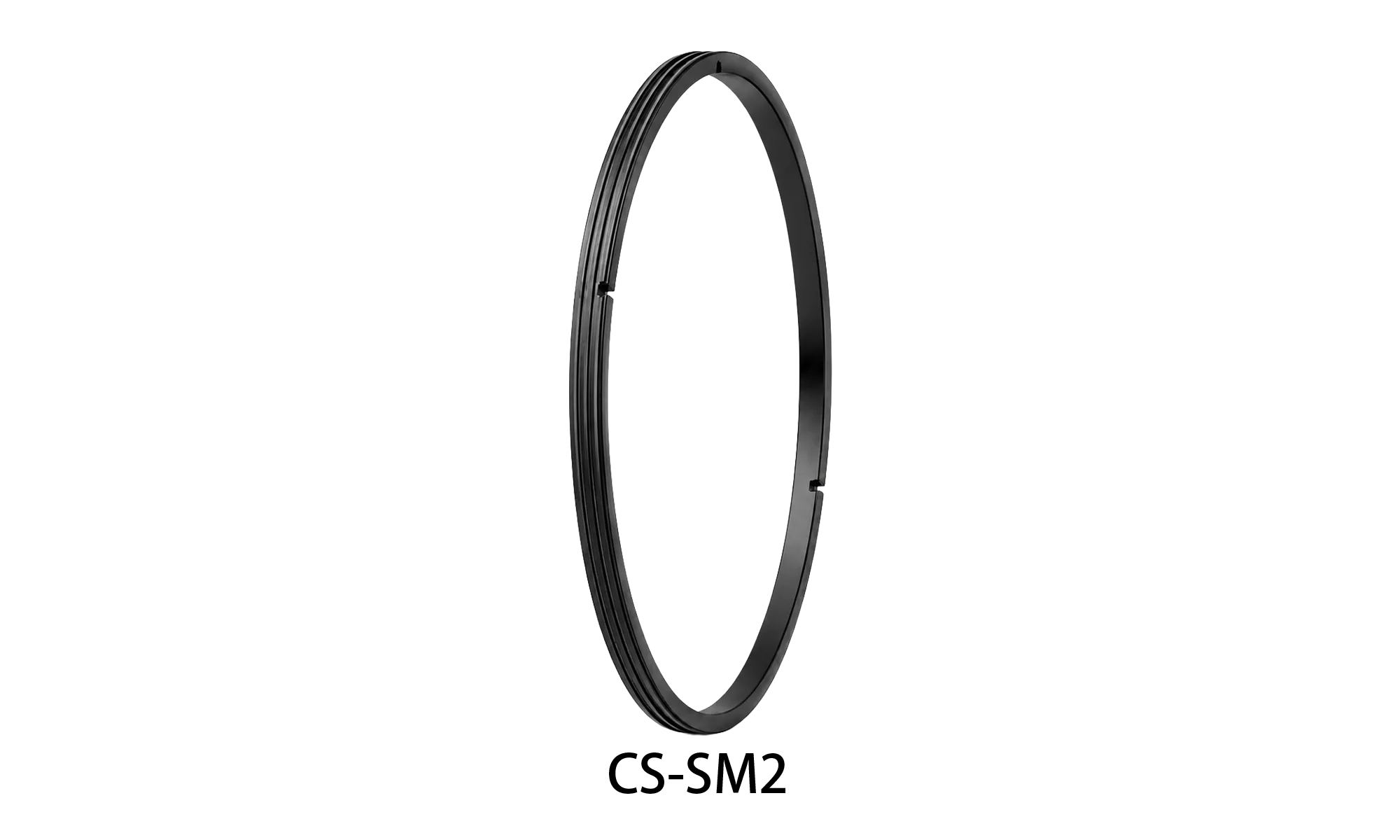

| CS-SM2-P10 | 2.5 mm | SM2外螺纹 | 10个 | ¥ 195.00 | 当天 |
|
点击放大
SM2外螺纹卡环，适配SM2内螺纹，10件装
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件直径
Ø50.8 mm
螺纹规格
SM2外螺纹
厚度
2.5 mm
数量
10个
适配卡环扳手型号（不含）
CCW-S2-4.35
|
||||

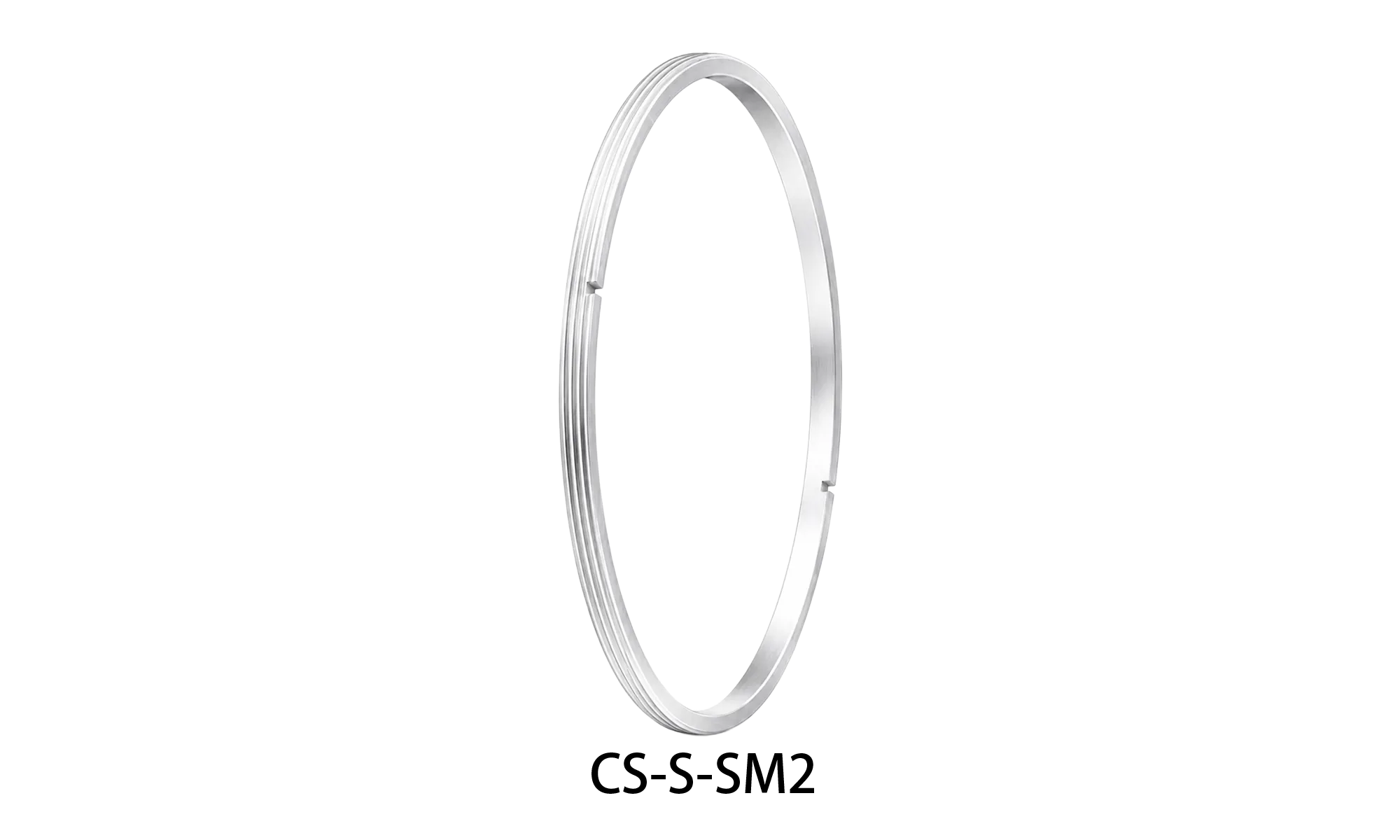

| CS-S-SM2-P10 | 2.5 mm | SM2外螺纹 | 10个 | ¥ 358.00 | 当天 |
|
点击放大
SM2不锈钢卡环，适配SM2内螺纹，材质：303不锈钢，10件装
型号参数与资料
主体材质
303不锈钢
适用光学元件直径
Ø50.8 mm
通光孔径
Ø47.5 mm
螺纹规格
SM2外螺纹
厚度
2.5 mm
数量
10个
适配卡环板手型号（不含）
CCW-S2-4.35
|

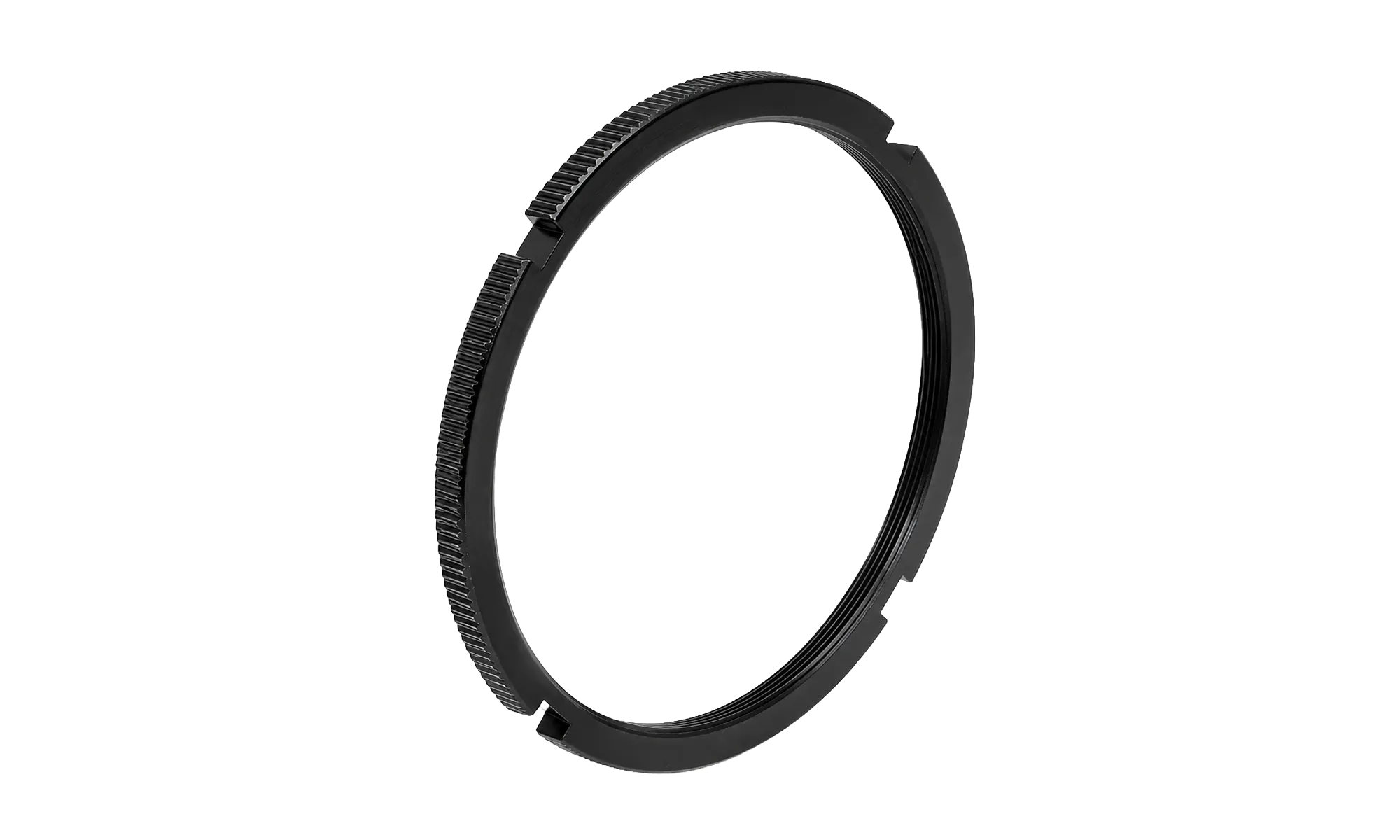

CORZC提供的SM2外卡环与SM2透镜套筒、透镜套筒转接件等配套使用，2.8 mm纤薄设计还可在很多需要SM2卡环的地方配合使用。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CLP-LC2 | 2.8 mm | SM2内螺纹 | CSTT-S2 | ¥ 70.00 | 当天 |
|
点击放大
SM2锁环，带扳手槽，适配SM2外螺纹，卡环厚度：2.8 mm
型号参数与资料
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
螺纹规格
SM2内螺纹
厚度
2.8 mm
板手槽口规格
2.8 mm × 2.8 mm
适配卡环板手型号（不含）

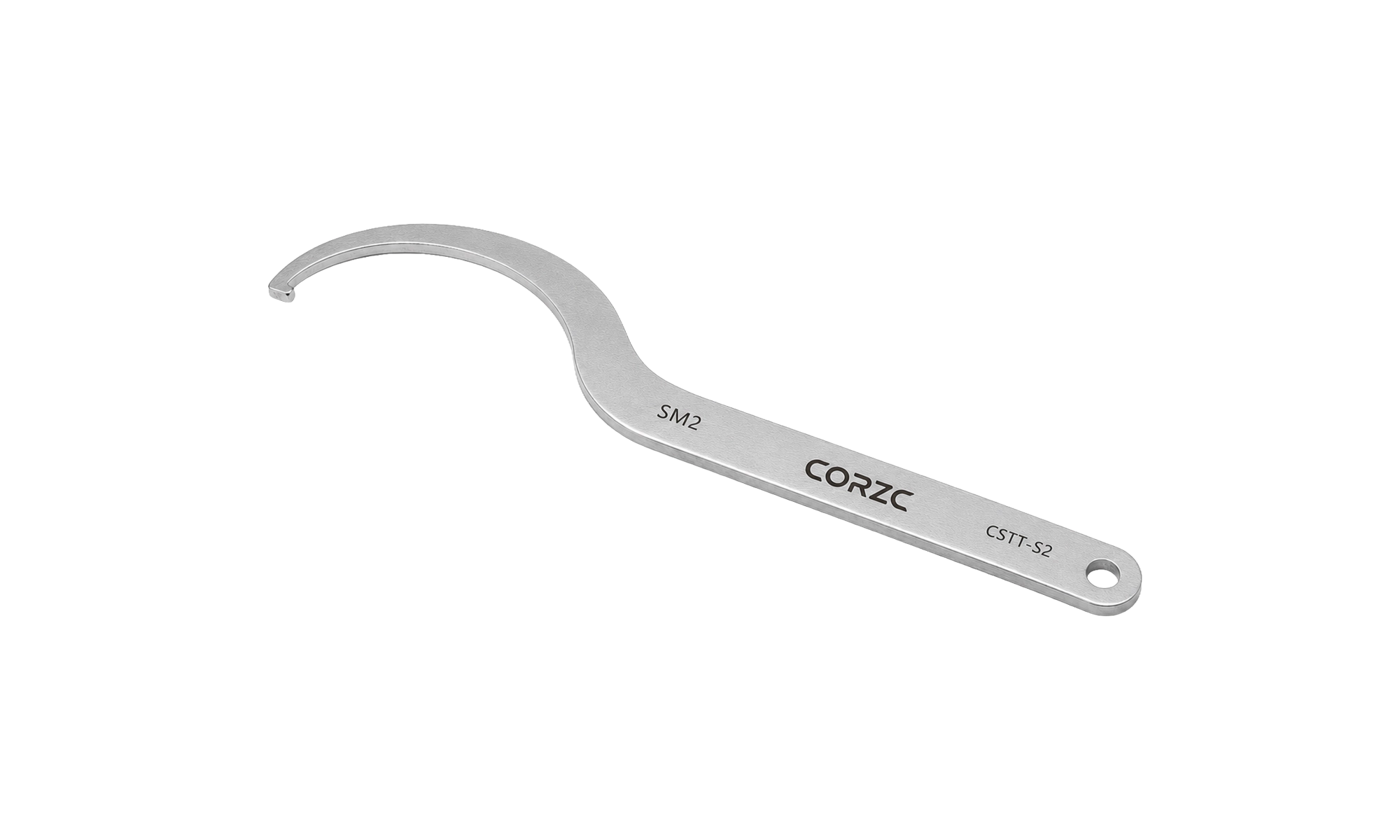

CSTT-S2
外径
57.2 mm，有槽口
|

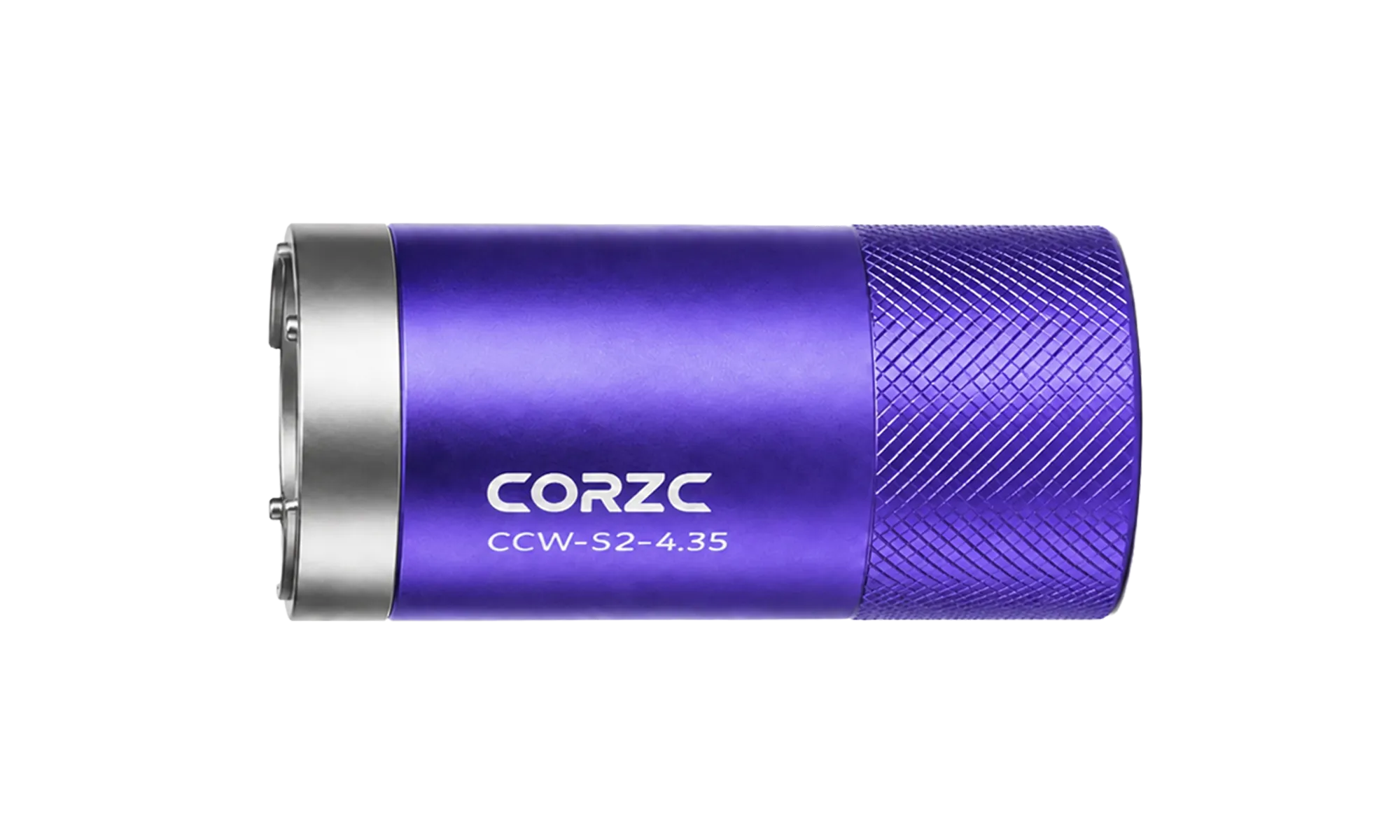

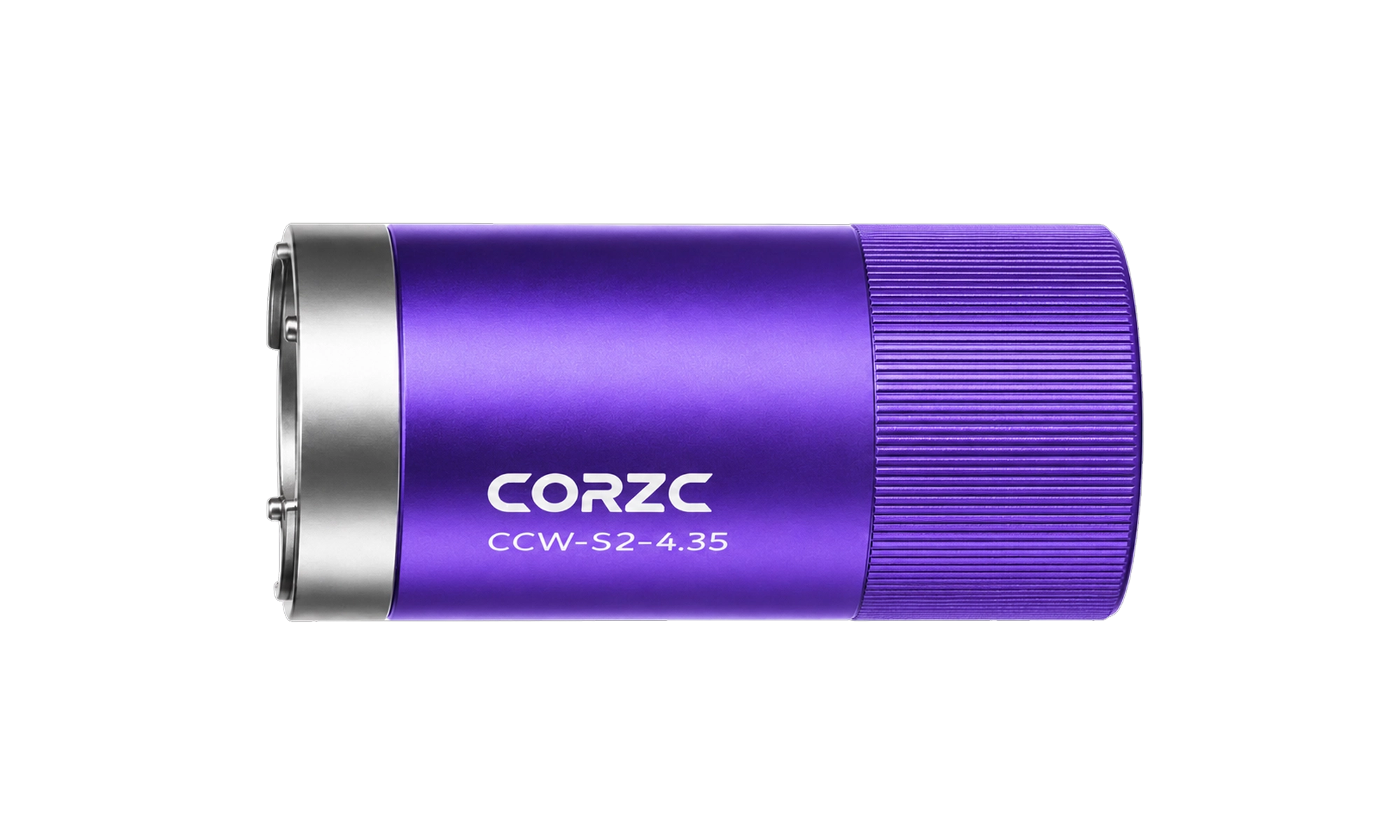

CORZC的卡环扳手可以调节光机械元件中的多种标准卡环。扳手的中空设计可确保在调节卡环时不会遮挡光路，扳手上的滚花手柄便于捏握，而法兰端能够在插入或移除卡环时使其保持在扳手末端，且不会损伤光学元件。我们采用不锈钢法兰，与铝制法兰相比减少了磨损，且公差小。法兰上没有表面涂层，可最大限度地减少污染镜片表面的灰尘或其他微粒。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| CCW-S2-4.35 | 108 mm | SM2 | ¥ 268.00 | 当天 |
|
点击放大
卡环扳手，适配SM2卡环
型号参数与资料
材质
主体：铝合金，卡环端：303不锈钢
长度
108 mm
适用卡环规格
SM2
适用最小曲率半径
28.5 mm
通光孔径
Ø44.6 mm
是否带刻线
是
表面处理
紫色阳极氧化
|
