产品说明
CORZC CSLS2系列低变形不锈钢反射调整架专为需要最大限度减少光学元件变形并提供长期稳定性的精密光学应用而设计。该调整架采用三点接触式面板结构，用于支撑和固定光学元件，确保安装受力均匀，有效避免因应力集中导致的镜面变形。
调整架标配带有标识的不锈钢波形弹簧，以三点接触方式压紧光学元件，配合带调节凸台的卡环设计，有助于用户在安装时施加正确的锁紧扭矩，防止过紧导致元件变形或过松导致位置漂移。硬化不锈钢球与蓝宝石平面的精密接触副设计，确保调整运动平滑流畅且经久耐用，长期使用仍保持优异调节手感与重复定位精度。面板的三个接触点之一采用弹簧负载滚珠接触结构，能够自动补偿微小尺寸差异，进一步稳固光学元件，提升系统稳定性。
调整架背面均设有2个M4沉头孔，可通过附带的M4沉头螺丝直接安装于Ø12.7 mm光学接杆上，安装便捷，系统集成度高。
产品属性
| 主体材质 | 304不锈钢 | 表面处理 | 精细喷砂 |
CORZC 0.5英寸低变形不锈钢反射调整架专为直径12.7 mm的光学元件设计，采用三点接触式卡环与波形垫圈配合结构固定光学元件，确保受力均匀，有效减少镜面变形，兼容最大厚度6.4 mm的光学元件。调整架配备2个无旋钮的M4×0.25精密调节器，通过六角扳手驱动，可分别实现俯仰与偏摆方向的精密角度调节，满足精细光路对准需求。调整架侧面设有M4沉头安装孔，可便捷安装于标准光学接杆或光学平台上。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CSLS2-05 | Ø12.7 mm | 最大6.4 mm | 2轴（无旋钮） | 卡环+波形垫圈三点式固定 | ¥ 945.00 | 当天 |
|
点击放大

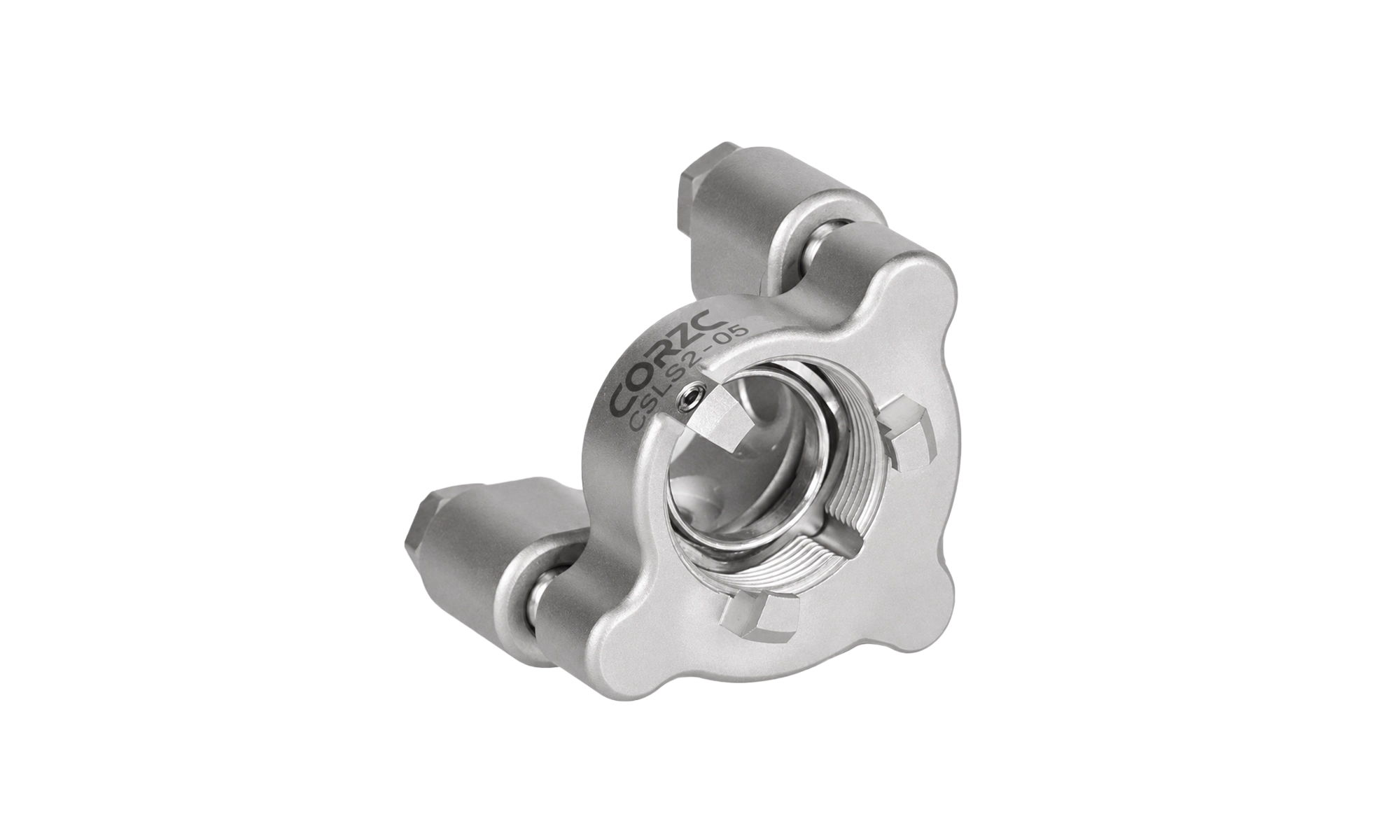

低变形不锈钢反射调整架，带SM05螺纹，2轴调节，带2个M4沉头孔，三点式接触面板
型号参数与资料
主体材质
304不锈钢
表面处理
精细喷砂
通光孔径
Ø11 mm
适用光学元件直径
Ø12.7 mm
适用光学元件厚度
最大6.4 mm
光轴高度
12.7 mm
调节器数量
2轴（无旋钮）
调节器规格
M4×0.25
可调节角度
±5 °
调节精度
0.65 °/圈
光学元件固定方式
卡环+波形垫圈三点式固定
安装孔规格
M4沉头孔/2个
定位销孔规格
Ø2 mm/4个
定位销孔间距
10 mm
|
CORZC 1英寸低变形不锈钢反射调整架专为直径25.4 mm的光学元件设计，采用卡环与波形垫圈配合的三点接触式固定结构，确保光学元件受力均匀，有效减少镜面变形，兼容最大厚度8 mm的光学元件。调整架配备2个M6×0.25精密调节器，带旋钮与锁紧螺母，可提供俯仰与偏摆方向各±4°的角度调节范围。旋钮既支持手拧操作，也可使用六角扳手进行精细调节，调节到位后可通过锁紧螺母固定，防止位置漂移。调整架侧面设有M4沉头安装孔，可便捷安装于标准光学接杆或光学平台上。
| 型号 | 3D预览 | 对比 | 分享 | 交期 | 采购 | 型号参数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CSLS2-1 | Ø25.4 mm | 最大8 mm | 2轴 | 卡环+波形垫圈三点式固定 | ¥ 1,288.00 | 当天 |
|
点击放大

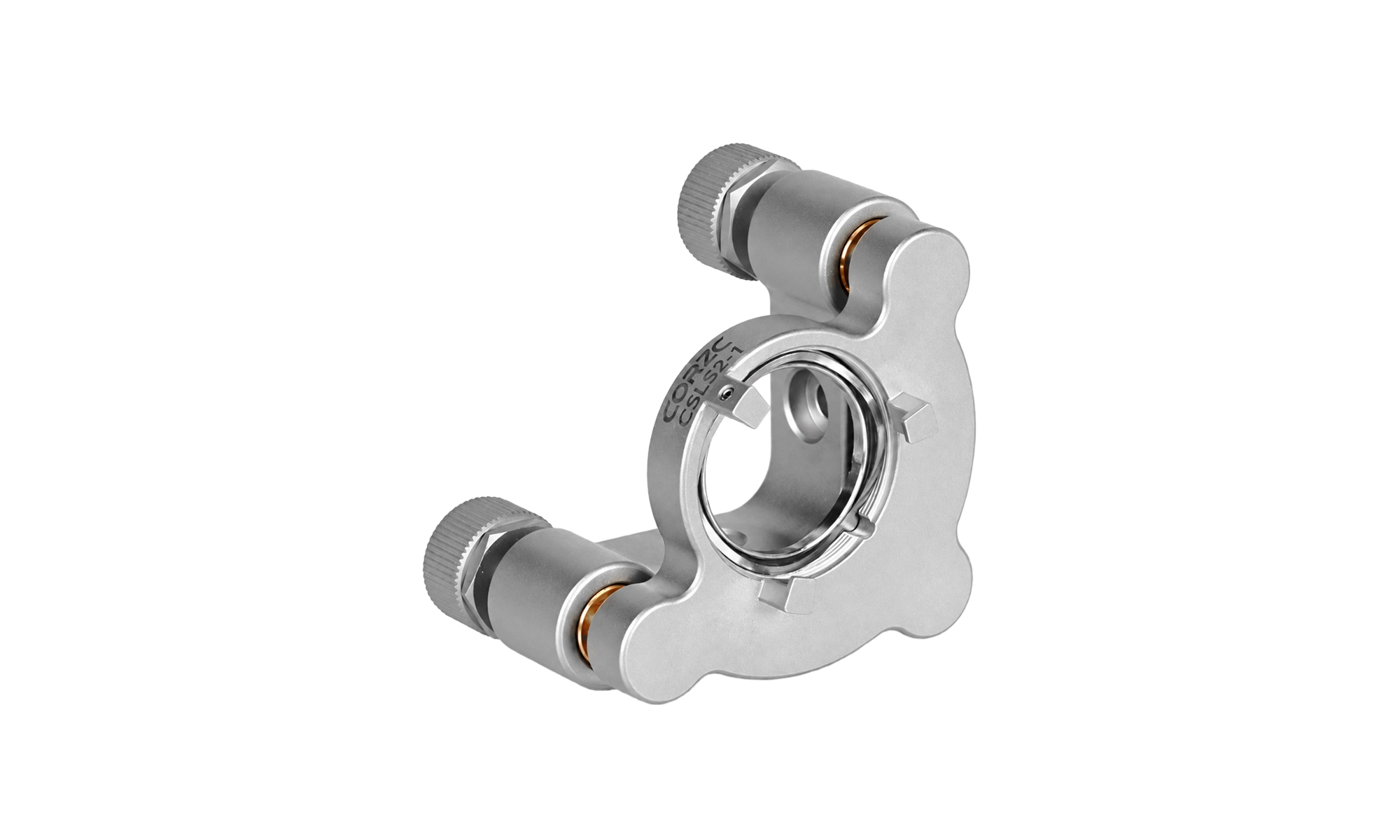

低变形不锈钢反射调整架，带SM1螺纹，2轴调节，带2个M4沉头孔，三点式接触面板
型号参数与资料
主体材质
304不锈钢
表面处理
精细喷砂
通光孔径
Ø23 mm
适用光学元件直径
Ø25.4 mm
适用光学元件厚度
最大8 mm
光轴高度
25.4 mm
调节器数量
2轴
调节器规格
M6×0.25
可调节角度
±4 °
调节精度
0.4 °/圈
光学元件固定方式
卡环+波形垫圈三点式固定
安装孔规格
M4沉头孔/2个
定位销孔规格
Ø2 mm/4个
定位销孔间距
10 mm
|
