3英寸镀金膜离轴抛物镜：90°准直光路搭建体验
卷首语
在光学实验里，最朴素也最奢侈的，是一束真正的平行光。说它朴素，因为它不过是几何光学教科书里的一行推论；说它奢侈，是因为要让一束发散的光收拢起来、彼此平行、共同奔赴远方，背后是微米级的对位，和一整个下午的耐心。
本期「眼见为实」，我们来到中国科学院高能物理研究所的一间实验室。王同学用一面 3 英寸的镀金膜离轴抛物镜，完成了一段 90° 准直光路的搭建。以下，是他的记录。
一、 器件：一面会折叠光路的抛物面

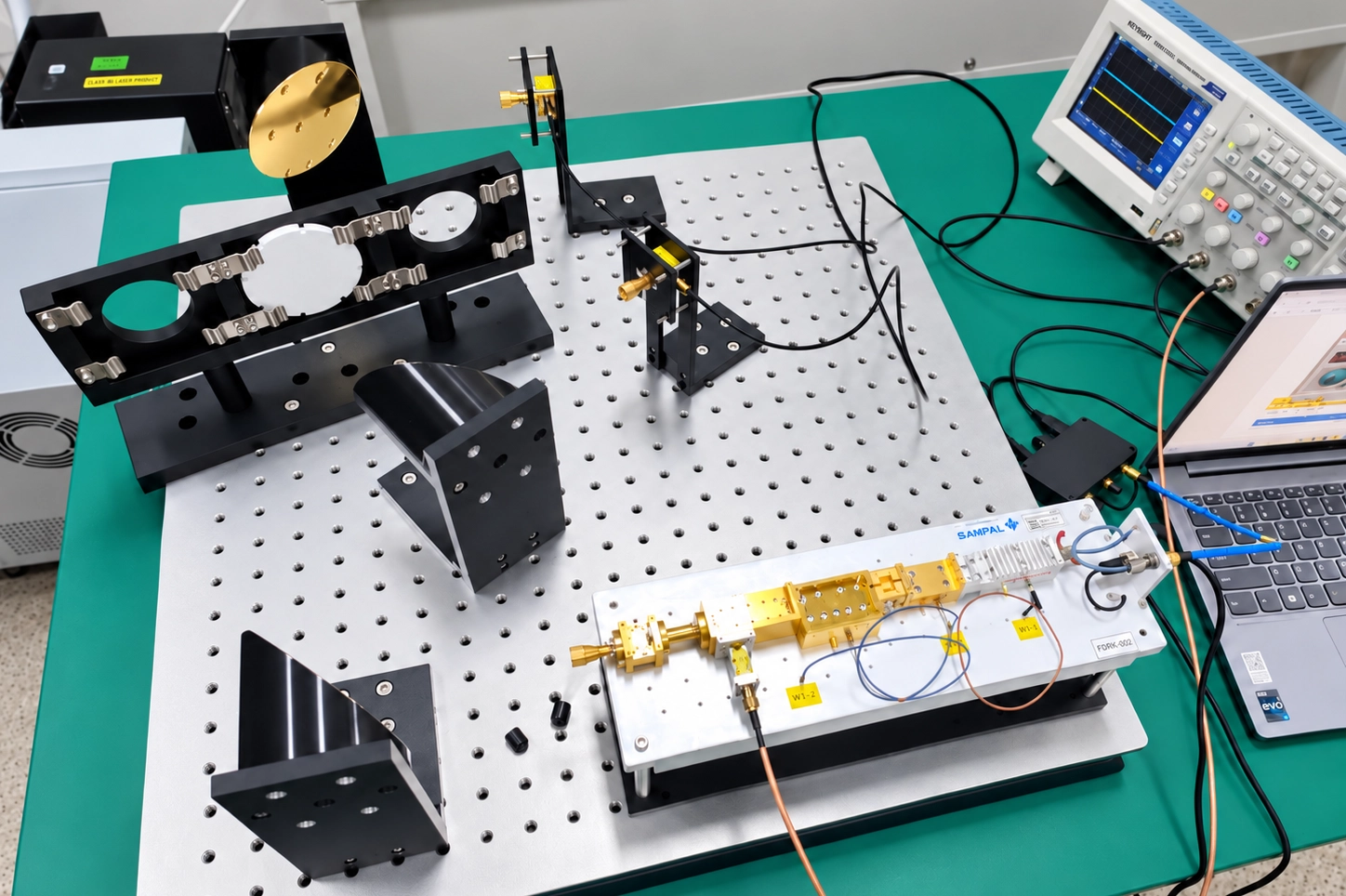

光路实验搭建(1)
抛物面有一个优美的几何性质：所有平行于对称轴入射的光，经面反射后，都将汇聚于同一个点——焦点。而由光路的可逆性，反过来也成立：把一个点光源准确地放进焦点，反射出来的，就是一束奔向无穷远的平行光。

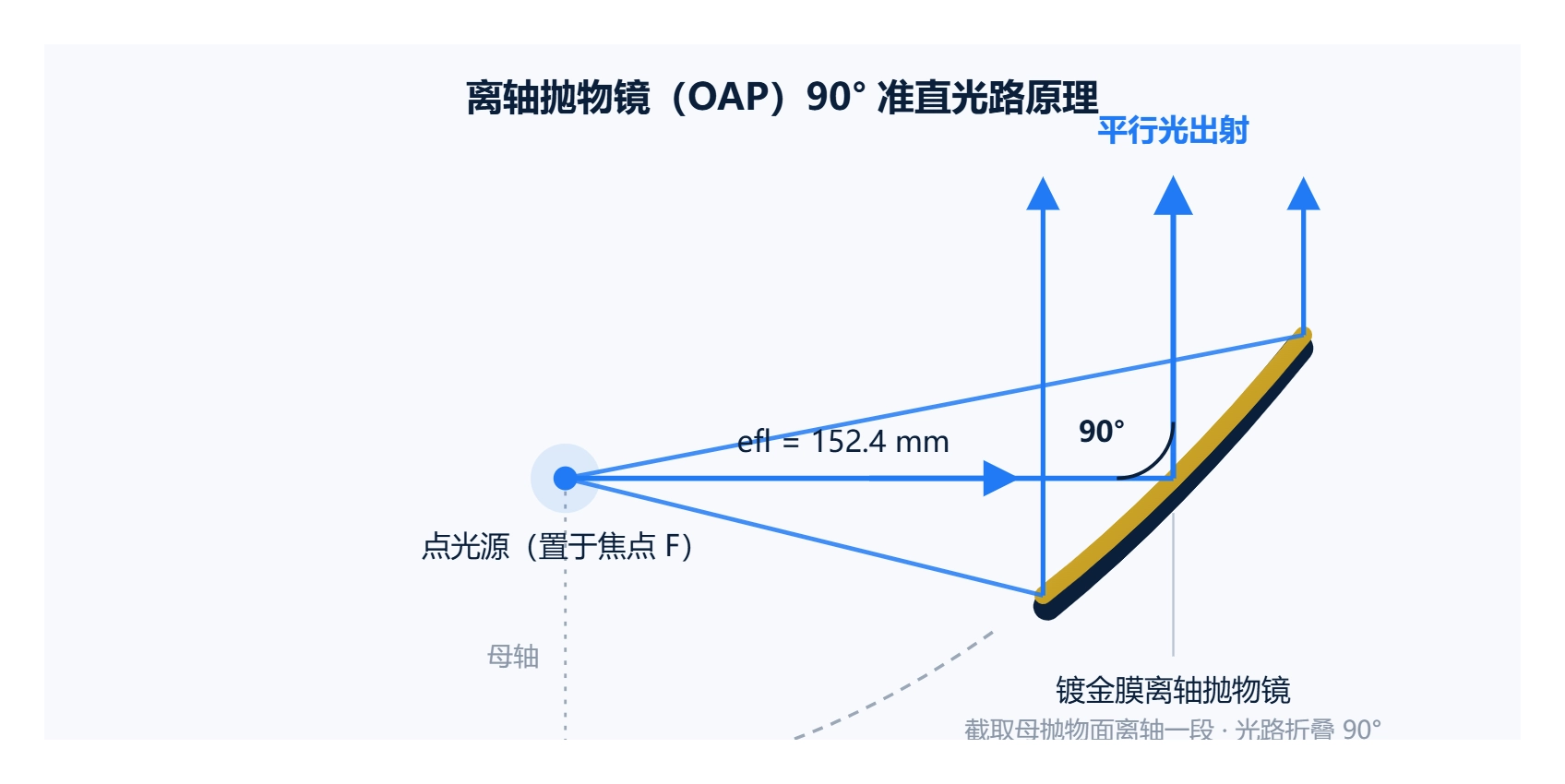

离轴抛物镜（OAP）90°准直光路原理
离轴抛物镜（OAP, Off-Axis Parabolic Mirror）正是这个性质的工程化产物——从一支完整的母抛物面上，截取远离对称轴的一段。光路在镜面上折叠 90°，系统因此紧凑，而光束中心不再有任何遮挡。

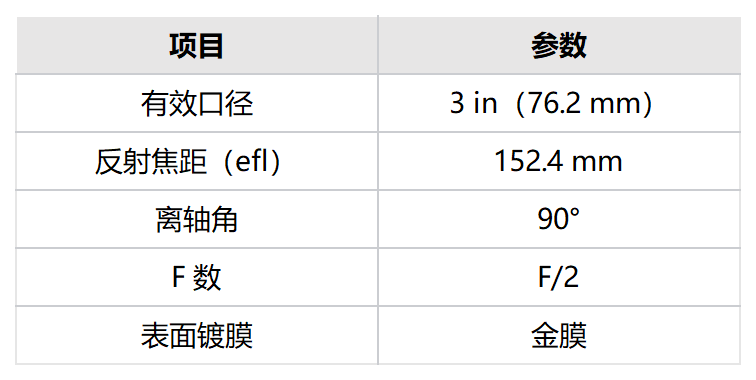

本次使用的器件参数如下：
选镀金膜的理由很直接：金膜在红外至太赫兹的宽阔波段内保持很高的反射率，且金属反射几乎不引入色散——对于宽波段系统而言，一面镜子，可以陪系统走很久。
二、装调：与微米级容差的一场对话

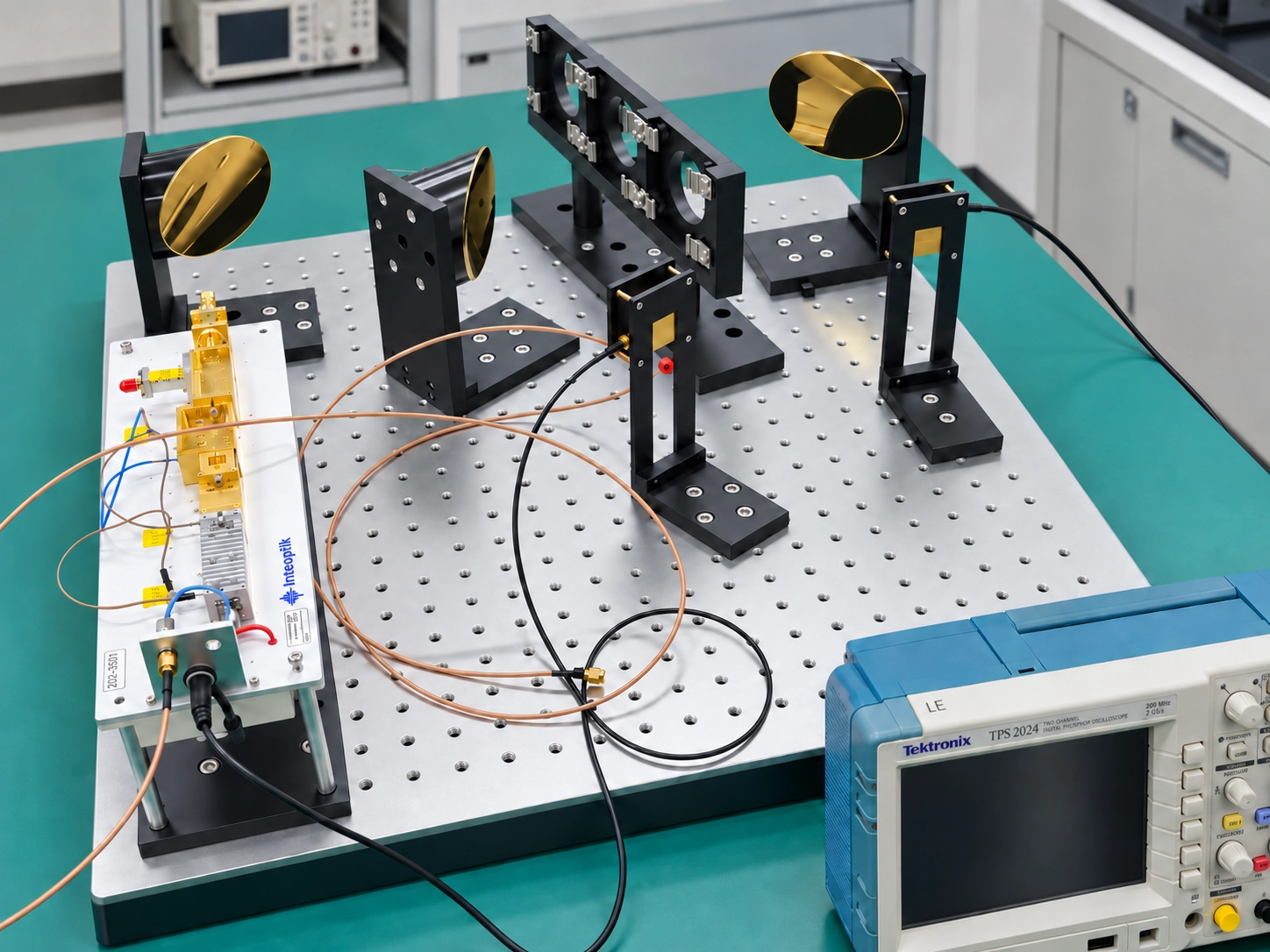

光路实验搭建(2)
第一步，立基准。
装调开始之前，先把"地基"打好：让入射光源的光轴与镜面几何中心保持在同一水平高度。所有后续的调节，都建立在这个平面之内——基准若偏，后面每一步都在给误差打工。
第二步，定焦点。
发光点必须严格落在距镜面中心 152.4 mm 的位置，光束水平指向镜片正中心。这个数字就是反射焦距。它写在参数表上时只是一行字符，落到实验台上，就成了整个系统最挑剔的一处坐标。
第三步，交给 90°
位置放对之后，剩下的交给几何：配合 90° 离轴设计，出射光与入射光恰好成直角。这一步没有悬念——前提是前两步足够诚实。
第四步，远场微调。
实际操作才发现，这面镜子对焦点极其敏感，完全是微米级的容差。粗调只能把光"送"到准直的门口，最后一厘米，要靠更挑剔的眼睛。
我在 5 米外放了一张靶纸。在这个距离上，远场光斑是整个系统最诚实的裁判——光源任何一丝前后、左右或俯仰的失准，都会被距离放大成肉眼可辨的扩散。于是盯着光斑，一点一点地调：前后，左右，俯仰。再前后，再左右，再俯仰。直到光斑缩到最小，边缘最锐利。
三、结果：一束合格的平行光
光路实验搭建(3)
验证方式同样是那几张靶纸——把它们挪到更远处，光斑基本没有扩散。
一束点光源发出的发散光，就这样被一面镜子收拢、折叠、放行，以平行的姿态奔向 5 米之外，且依然安然。90° 准直光路，搭建完成。
四、写在最后
我们常常觉得，实验桌上那些沉默的器件一直在参与——参与每一次数据的诞生，参与每一组曲线的走向，参与深夜实验室里那盏迟迟不肯熄灭的灯。一枚透镜、一面反射镜，不会出现在论文的致谢里，却出现在每一个结果里。
所谓"眼见为实"，看见的不只是一束收敛的光斑，更是一群人把实验做到极致的样子。
感谢王同学的坦诚分享。愿你的每一束光，都抵达它该去的地方。
