隔振不是给平台加几个脚：光学实验该怎么判断振动从哪里来
2026-09-04 16:46:46
引言
很多人遇到干涉条纹抖动、光斑漂移、显微图像模糊时，会直接想到换更高级的隔振平台。但隔振不是简单堆配置，先判断振动来源和实验敏感频段，才知道该怎么处理。
一、现场判断
如果振动来自地面低频扰动，和来自设备风扇、冷却水、泵体的高频扰动，处理思路完全不同。没找准来源，花了预算也未必解决问题。
某显微系统在夜间测试稳定，白天图像抖动明显。排查后发现主要来自人员走动和楼层活动，而不是仪器本身。另一个系统则是泵体和冷却风扇造成局部振动，即使平台隔振较好，振源放在台面上仍然会影响光路。
这说明隔振方案要从系统环境出发，而不是只看某个产品参数。

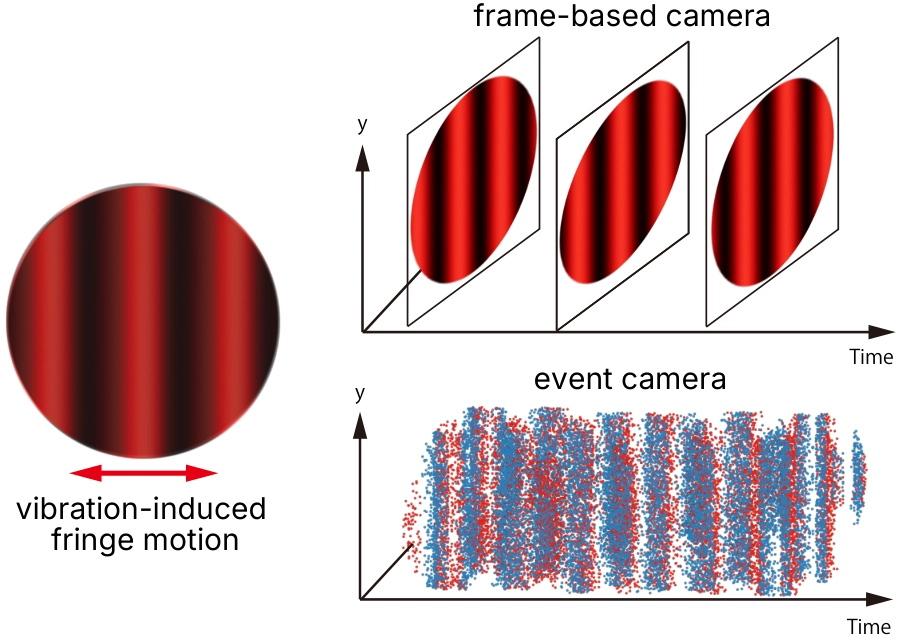

图1-1.振动引发的干涉条纹运动
二、振动来源
| 来源 | 表现 |
| 地面振动 | 来自楼层、人员走动、电梯、道路交通或大型设备运行，通常通过支撑结构传到平台。 |
| 台面振源 | 冷却泵、电源风扇、旋转电机、机械快门等放在平台上，会把振动直接带进光路。 |
| 空气扰动 | 空调风、开关门、热流变化也会影响长光路、干涉和微弱信号实验。 |
| 隔振类型 | 普通支撑适合低敏感实验；被动隔振适合多数精密光学实验；主动隔振适合对低频振动极敏感的高端系统。 |
三、哪些实验最敏感
干涉测量：重点关注低频振动、空气扰动和热稳定。
超快光学：重点关注光路稳定、机械漂移和泵浦探测延迟稳定性。
显微成像：重点关注样品台、相机和环境振动对图像清晰度的影响。
生产检测：重点关注长期运行、设备共振和现场环境变化。

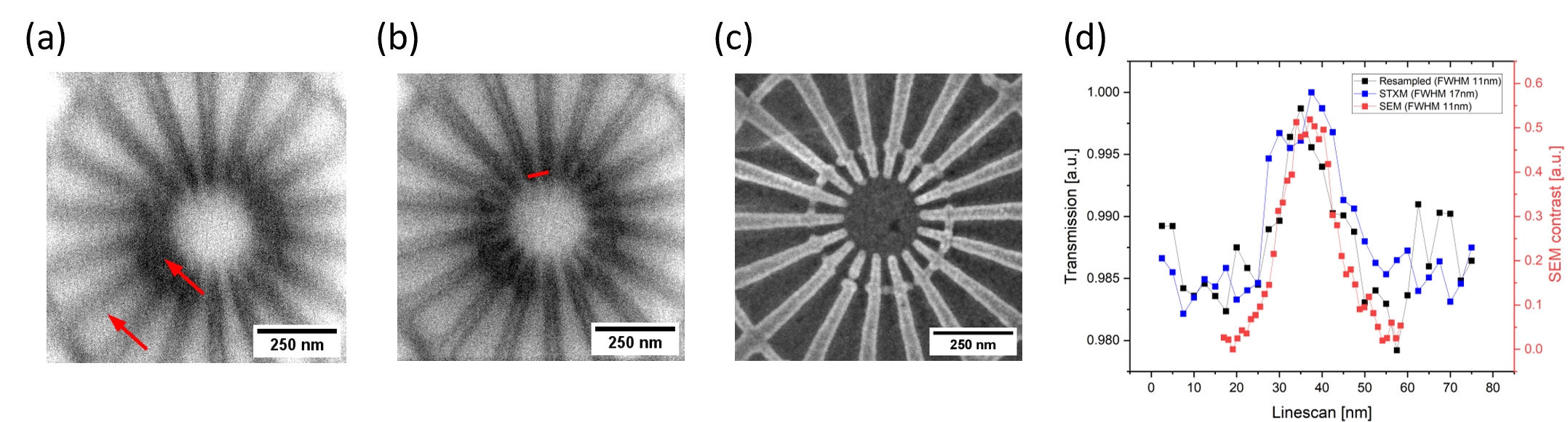

图3-1.振动模糊与重建

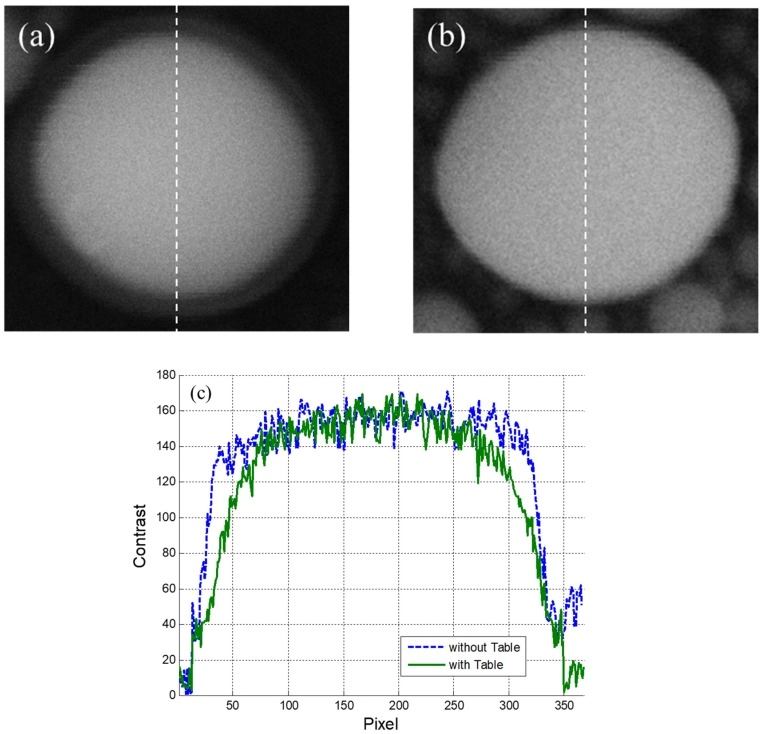

图3-2.有/无振动显微成像对比
四、诊断后的选型建议
1、白天夜间是否不同、人员走动是否有影响、关掉风扇或泵后是否有改善。
2、能移出台面的振源尽量移出台面，不能只依赖平台隔振来消化所有问题。
3、普通实验不要盲目上主动隔振，维护复杂度和成本也要考虑。
4、对高敏感实验，应同时考虑隔振、气流控制、温度稳定和线缆应力管理。
CORZC光学隔振平台产品
结语
好的隔振方案不是把平台“垫软”，而是让振动来源、传播路径和实验敏感点都被看见。先诊断，再选型，隔振才会真正有效。
