消光比到底是什么？为什么光学人都绕不开它？
引言
离国庆还有两周，很多小伙伴已经准备好相机等着去旅游了，不知道大家有没有好奇相机装上偏振镜为什么会“自带滤镜”——装上它，天空更蓝，玻璃反光少了一大半。你可能没想过，这块小小的镜片背后，藏着一个让激光工程师、光通信专家和量子物理学家都特别在意的参数：消光比。
消光比（Extinction Ratio, ER）是偏振片、偏振分束器、保偏光纤等偏振器件最重要的性能参数之一。
说白了，消光比就是衡量一块偏振片"本事"的核心指标。它想干的事很简单：让该过的光过去，把不该过的光拦住。消光比越高，说明它"拦"得越干净，漏过去的杂光越少。
在激光实验、光通信、量子光学、成像显示和精密测量中，消光比往往直接决定系统信噪比、对比度和测量精度[1-5]。
一、消光比到底在比什么？
想象你手里有一块线偏振片。你把光打上去，它会分成两个方向：一个方向顺利通过，叫Tmax；另一个方向被尽量挡住，叫Tmin。消光比就是这两个数的比值：
如果写成"多少比1"，比如 1000:1，意思就是：想过的光过了 1000 份，不想过的只漏了 1 份。很直观吧？
工程上更喜欢用分贝：
1000:1是30dB，10000:1是40dB，100000:1是50dB。每多10dB，就多挡住一个数量级的杂光。
不过这里有个小坑：有些手册不写Tmax/Tmin而是反过来写泄漏比Tmin/Tmax，这时候数值小于1，分贝值是负的。看规格书第一件事，就是确认它到底怎么定义的，不然容易闹笑话。
另外，消光比和"偏振度"也不是一回事。偏振度算的是 (Imax−Imin)/(Imax+Imin)，而消光比是最大和最小的比值[1-4]。两个概念经常被人混着用，但其实不一样。
还有，偏振分束器的消光比要分透射端和反射端分别看；保偏光纤则习惯用PER（偏振消光比）来表示两个正交模式的功率比，具体取决于定义习惯[5,7]。
二、消光比高有什么好处？
一句话：它决定了你的系统"干不干净"。
做成像，高消光比能把眩光和背景压下去，画面对比度立刻上来；
做光通信，它能减少偏振串扰，信噪比更漂亮；
做量子光学，偏振串扰直接拉低纠缠质量和门保真度，消光比不够高，实验可能白做；
做高功率激光，低消光比意味着有杂散偏振光被放大，轻则影响输出，重则打坏后面的器件。
所以消光比从来不是孤立存在的。它得和透射率、损伤阈值、接收角、波前质量一起看，才能判断一个器件到底适不适合你的场景[3-5]。
三、消光比怎么测量？
最经典的测法特别朴素：起偏器→ 待测器件 → 检偏器 → 探测器。

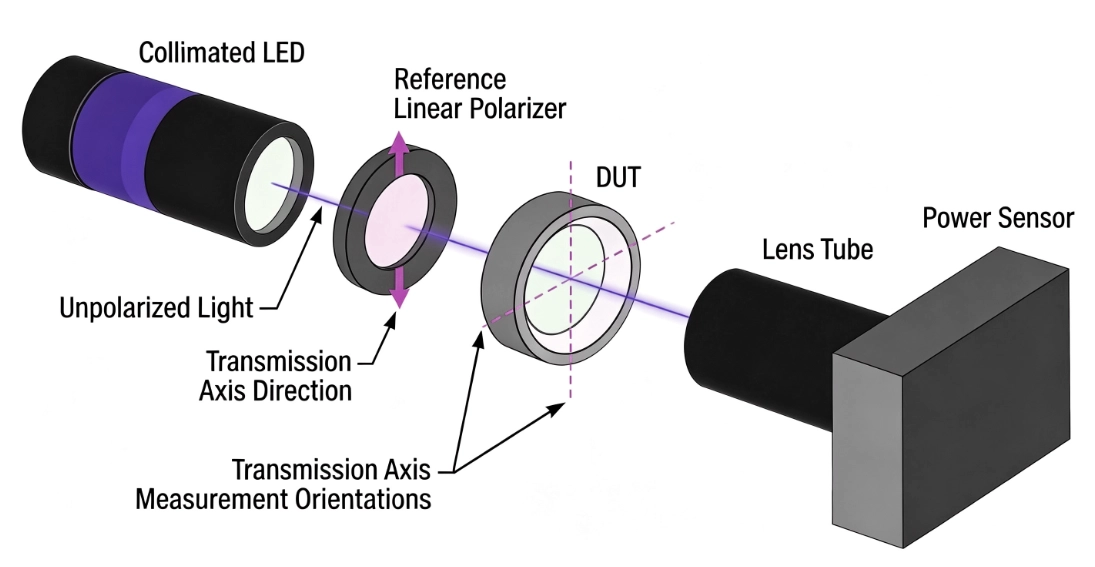

图3-1.原理示意图
输入非偏振光，待测器件输出线偏振光，然后你慢慢旋转检偏器一圈，记录最大功率Pmax和最小功率Pmin，扣掉暗电流Pdark：
听起来没啥难度对吧？但问题来了：你的检偏器本身也有消光比。如果待测器件的消光比比检偏器还高，那你测到的其实只是检偏器的上限，而不是待测器件的真实水平。这就像用一把刻度只到10 厘米的尺子去量 20 厘米的东西，量不出来。
所以测高消光比，得用更高消光比的检偏器、偏振调制法、外差法，或者经过严格校准的系统。
标准方面也有据可依：激光偏振参数测试可以看ISO 12005；保偏光纤连接器的消光比测量可以看 IEC 61300-3-40。测的时候记得把波长、入射角、温度、光束发散角都记下来，因为这些条件一变，消光比可能就跟着变。
四、哪些因素会让消光比“掉下来”？
波长：偏振器不是全波段都一个表现，规格书标的高消光比，往往只在中心波长附近成立[1-3]。
入射角：歪着打光，消光比通常会降。线栅和二向色性偏振片的角度宽容度还不一样[3,9]。
温度：热胀冷缩会带来应力和双折射，消光比跟着变。
光束质量：发散角大、准直不好、偏振态不纯，都会影响实际效果。
器件本身缺陷：散射、吸收、镀膜不均、边缘漏光，都是消光比的"隐形杀手"。
高功率热效应：强激光下热致双折射会让消光比下降，严重时直接损伤器件[3,5]。
五、典型偏振器件的消光比量级

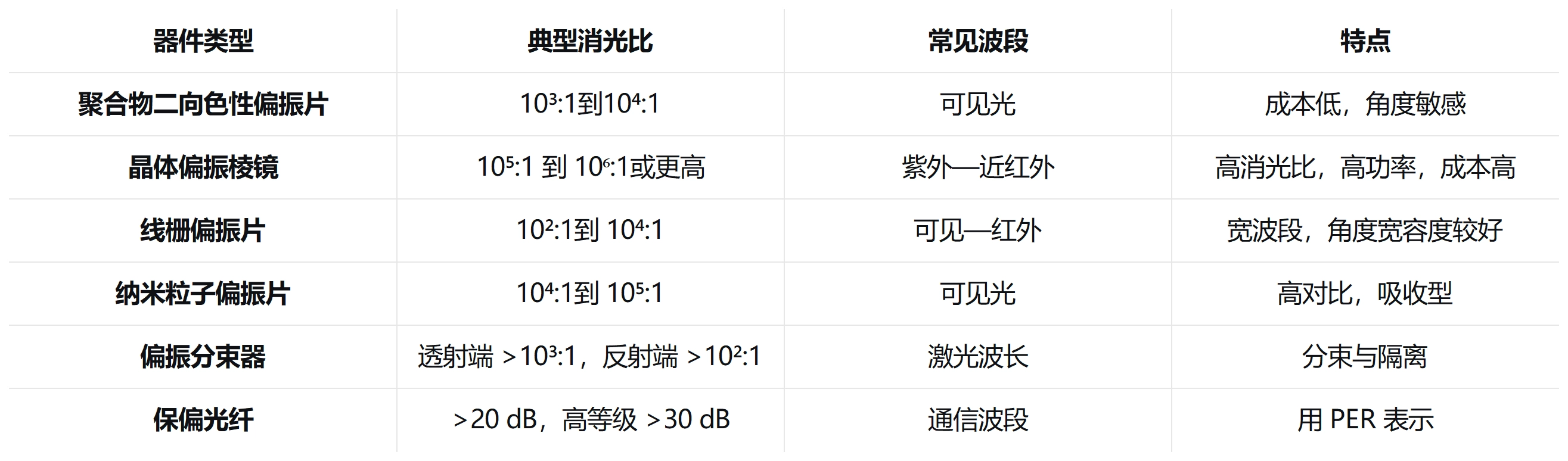

下面这个表给个直观印象，实际值会随波长、设计和测量条件变化[3,8-10]：
六、选型时，别只盯着消光比
高功率激光：先看损伤阈值和热稳定性，晶体棱镜或高阈值线栅更靠谱。
宽波段成像：线栅或二向色性偏振片更合适，重点看接收角和波长范围。
光通信：关注PER、插入损耗和偏振相关损耗。
量子光学：要极高消光比和低散射，晶体棱镜或高对比纳米粒子片是常客。
高精度测量：小心检偏器自己成了瓶颈，该校准就校准[6-7]。
还有一点：消光比会随波长和角度下降，实际系统要留余量。级联多个偏振器能提高总消光比，但受对准误差和干涉影响，别指望数值简单相乘。

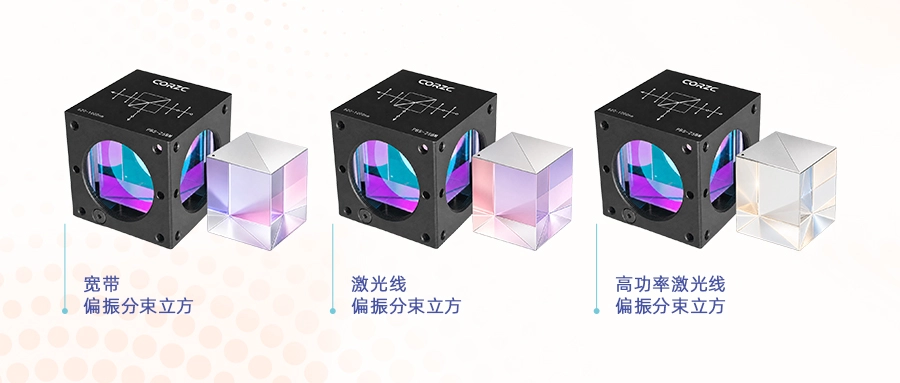

CORZC偏振分束立方产品
七、几个常见误区
把消光比和偏振度混为一谈——定义不同，不能直接换。
不看定义方式——ER和1/ER都有人用，分贝正负可能相反。
忽略测量条件——高消光比只在特定波长、角度、温度下成立。
只看消光比——透射率、损伤阈值、接收角、波前质量一样重要。
以为高消光比一定高透射——两码事，高消光比器件也可能插损不小。
结尾
消光比这个参数，看起来只是一个比值，但它背后牵扯的是偏振器件的"隔离本领"和整个系统的"干净程度"。搞懂它，不光要知道数字怎么算，更要知道它在什么条件下成立、怎么测才靠谱、选型时该和哪些参数一起权衡。
参考文献
[1] E. Hecht, Optics, 5th ed., Pearson, 2017.
[2] M. Born and E. Wolf, Principles of Optics, 7th ed., Cambridge University Press, 1999.
[3] M. Bass (ed.), Handbook of Optics, 3rd ed., McGraw-Hill, 2010.
[4] D. H. Goldstein, Polarized Light, 3rd ed., CRC Press, 2011.
[5] E. Collett, Polarized Light: Fundamentals and Applications, Marcel Dekker, 1993.
[6] ISO 12005:2003, Lasers and laser-related equipment — Test methods for laser beam parameters — Polarization.
[7] IEC 61300-3-40:1998, Fibre optic interconnecting devices and passive components — Basic test and measurement procedures — Part 3-40: Examinations and measurements — Extinction ratio of a polarization maintaining (PM) fibre pigtailed connector.
[8] Y. Ekinci, H. H. Solak, and C. David, “Bilayer Al wire-grids as broadband and high-performance polarizers,” Optics Express, vol. 14, no. 6, pp. 2323–2334, 2006.
[9] Thorlabs, Inc., “Polarization Tutorial: Extinction Ratio,” Technical Note.
[10] Edmund Optics, “Understanding Polarizers,” Technical Note.
