光路为什么越调越乱？90%的问题出在光机械系统上
2026-08-26 15:54:26
引言
很多人在光路不稳定时，第一反应是怀疑镜片、激光器或探测器。但在实际工程现场，光路漂移、信号忽高忽低、上午调好下午偏掉，常常不是光学元件本身的问题，而是光机械系统没有搭稳。
镜架刚性不足、接杆锁紧不牢、导轨高度不一致、转接件叠得太多，都会让光路变成一个“看似能用、实际难复现”的系统。光机械件不是配角，它决定了光学系统能不能稳定站住。
光机械系统真正解决三个问题：定位、稳定和扩展。先确定光轴和结构逻辑，再选择镜架、接杆、导轨和转接件，才能让光路从“能调出来”变成“能长期用”。
一、光机械系统的三层价值
| 层级 | 解决什么 | 为什么重要 |
| 定位 | 光路空间排布、光轴精准对准、多器件位置约束，避免元件干涉碰撞。 | 光机械件首先要保证元件在正确位置。光轴高度、元件中心高度、安装孔距、调节方向必须匹配，否则后续调试会被迫用偏角和垫片补偿。 |
| 稳定 | 振动漂移、温度形变、外力扰动导致的光路跑位，锁定光轴状态。 | 稳定性来自结构刚性、锁紧方式、受力路径和材料热稳定性。对于长时间测试或微弱信号测量，镜架的微小松动都会被放大成明显漂移。 |
| 扩展 | 光路升级、器件新增、方案修改的适配需求，模块化扩展无需拆解原有光路。 | 研发阶段经常需要增加滤光片、分束镜、光阑、偏振器或探测模块。一个好的机械系统要给后续扩展留空间，而不是每加一个元件就推倒重搭。 |
二、工程现场怎么表现
某实验室搭建一套反射式测量光路，元件参数没有问题，但信号每天都要重新找。后来排查发现，关键反射镜架的锁紧结构松动，平台振动时角度会发生微小变化，导致光斑偏离探测器有效区域。
这类问题看起来像光学调试问题，本质却是机械定位问题。光学系统越复杂，光机械结构越不能临时拼凑。

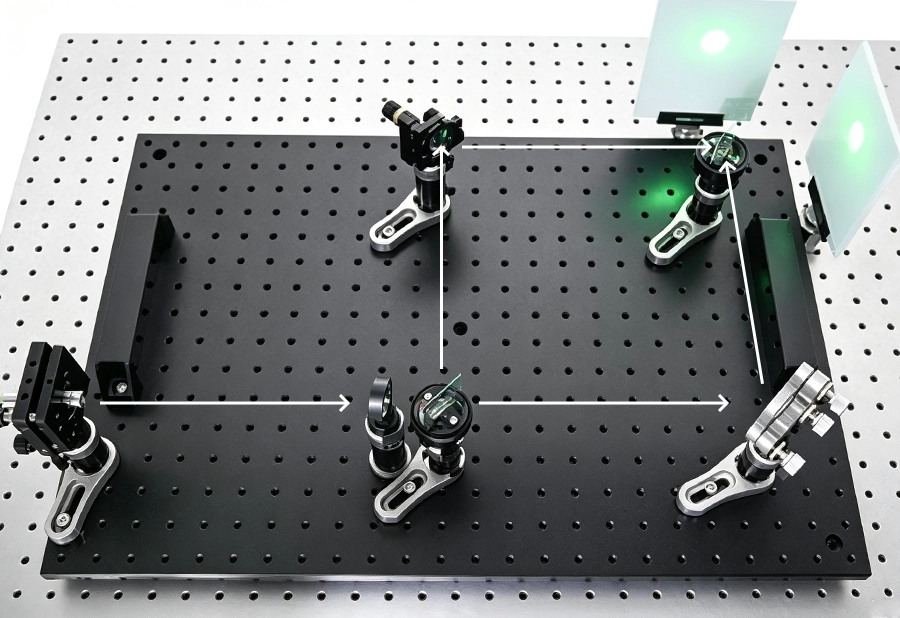

图1.光机械系统搭建
三、选型时按这个顺序看
1.先定光轴高度，再选接杆、支架和镜架，不建议先买单个零件再临时拼。
2.对关键反射镜、耦合镜和探测器位置，优先选择刚性更高、锁紧更可靠的结构。
3.减少不必要的转接层级。转接件越多，累积误差和松动风险越高。
4.研发验证可以重灵活性，长期运行和设备交付要重稳定性和重复装配能力。

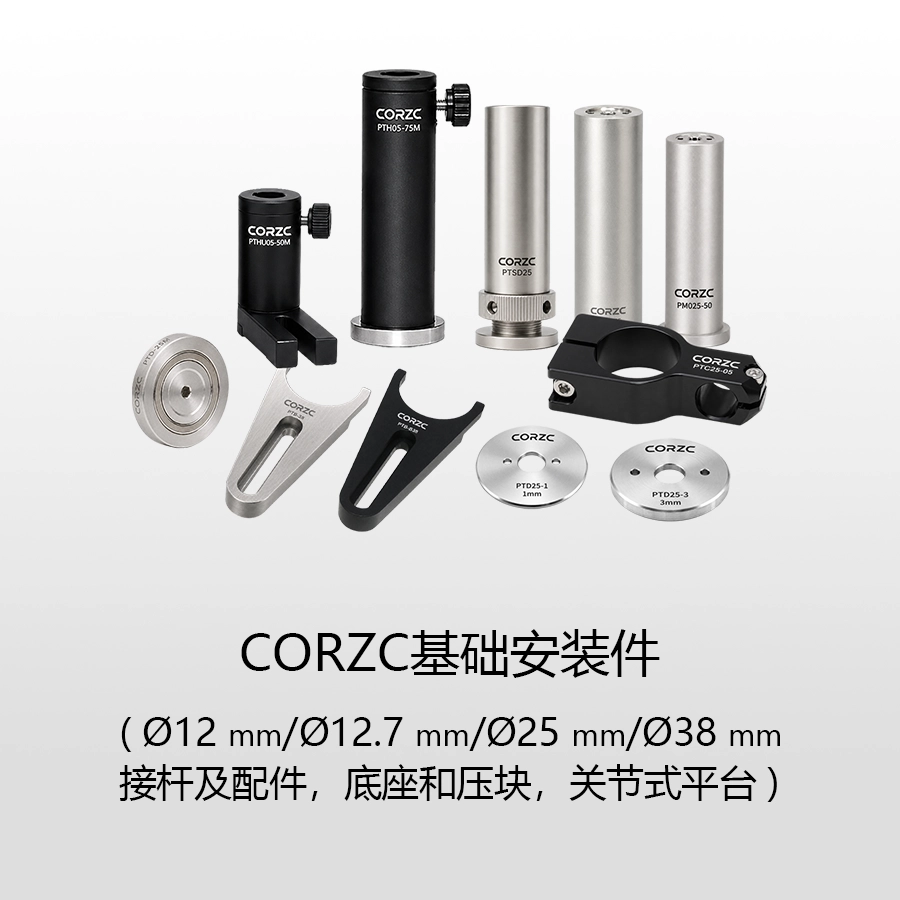

CORZ基础安装件
四、实际应用
1.自由空间光路：重点关注光轴高度统一、镜架调节精度和锁紧可靠性。
2.光纤耦合系统：重点关注六维调整、夹持稳定性和微调手感。
3.设备集成：重点关注结构紧凑性、抗振动能力、安装基准和批量一致性。
结语
光学调试不是只调光，也是在调一个机械系统。好的光机械搭配可以让工程师少花时间“救光路”，把精力放回实验目标本身 。
