为什么镜片一开机就烧？高功率激光选型必须看懂LIDT
引言

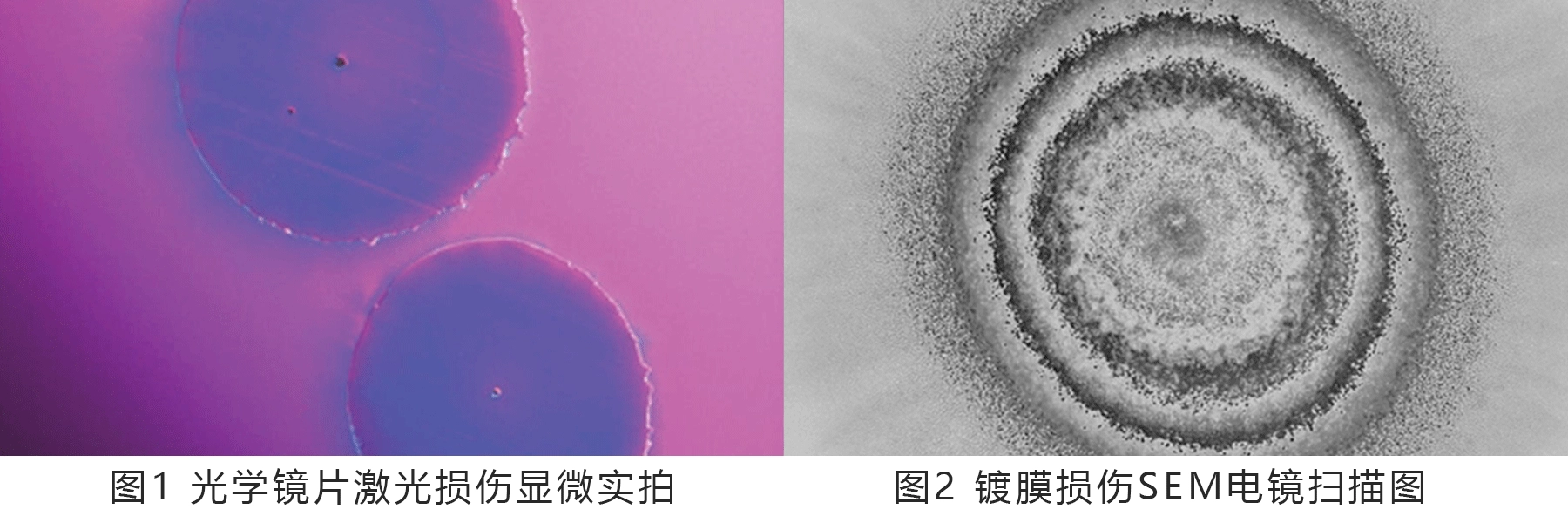

在高功率激光实验中，很多人都遇到过这样的情况：低功率调试时一切正常，功率升上去后，镜片表面突然出现白点、麻点，甚至发生膜层烧蚀或基底开裂。
更让人困惑的是，镜片参数页上明明写着“适用于高功率激光”，为什么实际使用还是损坏？问题未必出在产品质量，也可能是选型时没有真正看懂一个关键参数：激光诱导损伤阈值，英文为Laser-Induced Damage Threshold，简称LIDT。
一、LIDT不是“绝对不会坏”的承诺
LIDT用于描述光学元件在特定激光条件下抵抗损伤的能力。连续激光通常用功率密度表示，单位常见为W/cm²；脉冲激光通常用单脉冲能量密度表示，也叫Fluence，单位常见为J/cm²。
需要注意的是，LIDT不是一条简单的安全红线。它通常来自规定测试条件下的损伤概率结果，与波长、脉宽、光斑、重复频率、入射角、偏振、膜层工艺、表面洁净度和判定标准有关。低于标称值不代表永远安全，高于标称值也不代表立即损坏。
二、为什么同样100 W，有的镜片扛得住，有的扛不住？
激光损伤不只看总功率，更要看单位面积承受的能量。假设100 W连续激光照射在直径5 mm的光斑上，按均匀光斑粗略计算，平均功率密度约为510 W/cm²。但真实激光常为高斯光束，中心峰值可能接近平均值的2倍。
如果光束存在热点、椭圆光斑、聚焦漂移、边缘衍射，或者镜片表面有灰尘、指纹和油污，局部功率密度还会继续升高。很多“参数明明够，却还是烧片”的问题，真正原因就在这里。
三、连续激光和脉冲激光的损伤机制不同
连续激光主要关注热效应。即使膜层吸收率很低，长时间照射也会产生热积累，进而带来热透镜效应、膜层热应力、基底热变形、胶合层失效或局部烧蚀。

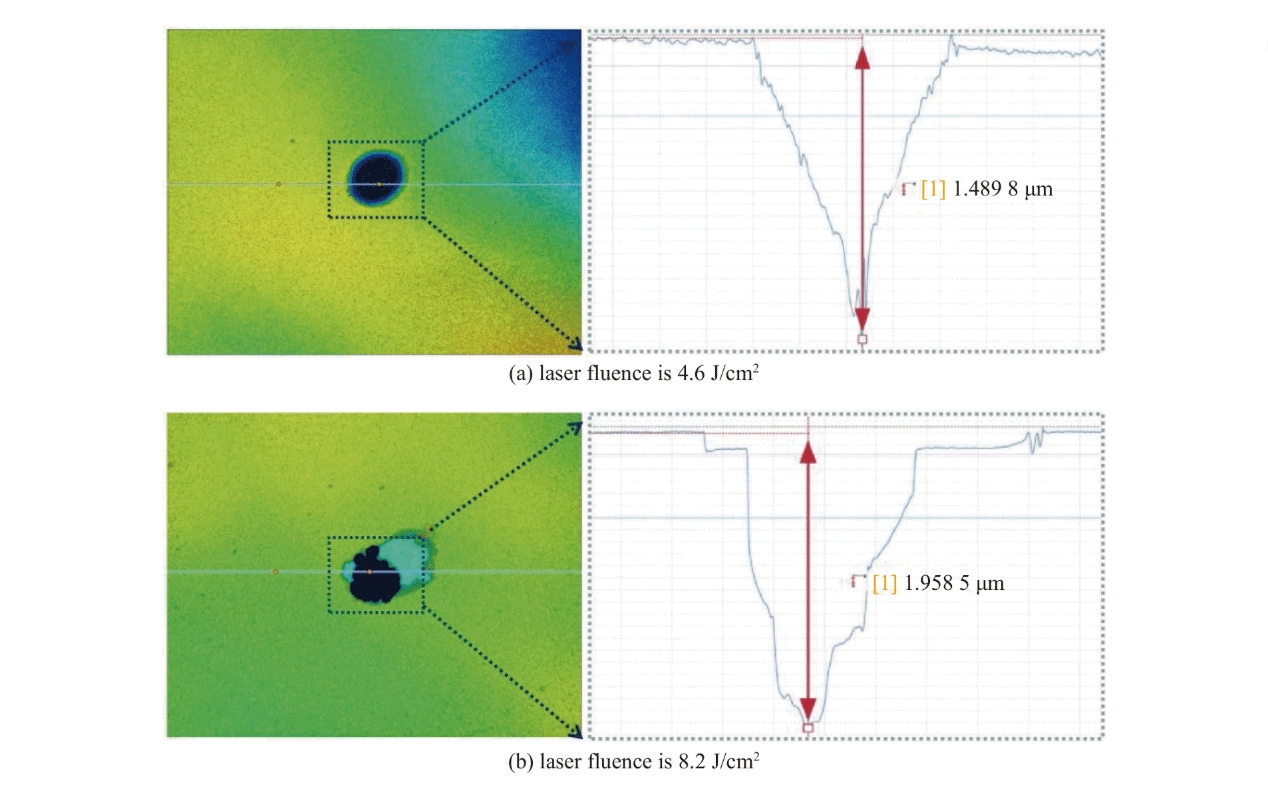

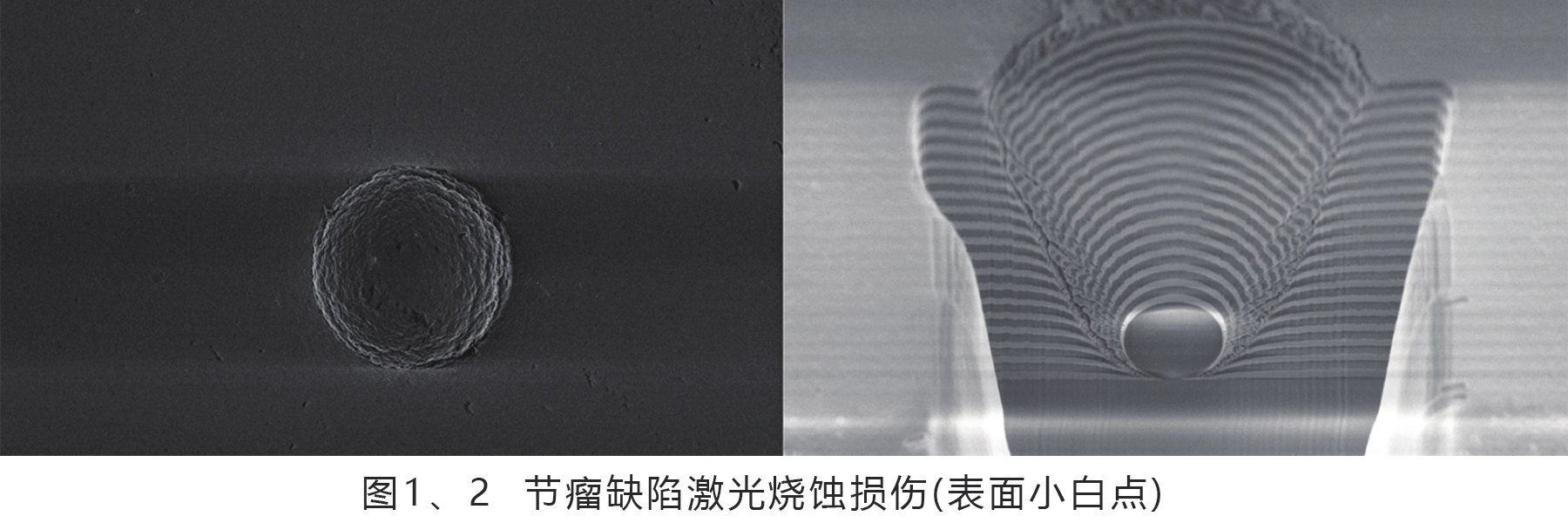

纳秒脉冲的峰值功率远高于连续激光，膜层中的微小缺陷、颗粒和吸收中心可能成为损伤起点。对于纳秒脉冲，有时可以做有限范围内的脉宽换算，但不能跨越很大的波长、脉宽和光斑条件直接套公式。
皮秒和飞秒超快脉冲则更要关注峰值强度、多光子电离和强场效应。高重复频率超快激光还可能出现热积累和多脉冲孵化效应，也就是单个脉冲看似安全，长期作用后材料逐渐失效。
CORZC高功率激光线反射镜产品
四、看LIDT参数时，至少核对六个条件
第一，看工作波长。短波长通常损伤风险更高，但不能简单说波长减半，LIDT就减半。实际阈值必须以对应波长的测试数据为准。
第二，看脉冲宽度。10 ns、10 ps和100 fs对应的损伤机制不同，不能混用同一套判断逻辑。
第三，看重复频率。重复频率越高，平均热负荷越明显，多脉冲累积风险也越需要关注。
第四，看光斑尺寸和定义。1/e²直径、FWHM直径、刀口法测量值并不等价，选型时要确认厂家和使用方说的是同一个口径。
第五，看入射角和偏振。斜入射会改变光斑投影面积，也会影响介质膜内的电场分布。
第六，看测试方法，例如1-on-1、S-on-1或R-on-1。
五、工程选型建议
先确认激光工作模式：连续、准连续、纳秒、皮秒还是飞秒。再计算镜片位置上的真实负荷，包括光斑尺寸、平均功率密度、单脉冲能量密度、峰值功率、重复频率、入射角和偏振态。
如果厂家测试条件与实际使用差异较大，不建议只靠经验公式硬套，应优先咨询对应条件下的数据。对于高功率系统，还要预留足够安全余量，并严格控制元件清洁、安装应力和散热条件。
选型口诀可以记为：先看波长，再看模式；再算光斑，核对阈值；注意重复频率，最后留足余量。
补充专业知识点
1.ISO 21254是常见的激光诱导损伤测试标准体系，用于规范测试流程和判定方式。
2.高斯光束中心能量更集中，使用平均功率密度判断时可能低估中心峰值。
3.多脉冲孵化效应会让材料在长期脉冲作用下逐步积累缺陷，尤其应关注高重复频率系统。
行业术语
| 术语 | 说明 |
|---|---|
| LIDT | Laser-Induced Damage Threshold，激光诱导损伤阈值 |
| Fluence | 单脉冲能量密度 |
| Power Density | 功率密度 |
| Peak Intensity | 峰值强度 |
| Gaussian Beam | 高斯光束 |
| Thermal Lens Effect | 热透镜效应 |
| Incubation Effect | 多脉冲孵化效应 |
