带通、长波通、短波通、陷波、ND和二向色镜，滤光片到底怎么选？
引言
滤光片是光学系统中最常见的光谱调控元件。它可以让需要的光通过，把不需要的光挡住，也可以完成衰减、分光、合束和背景抑制。
很多人选滤光片只看中心波长，结果装上后发现背景光没挡住、信号变弱、倾斜后波长偏移，或者相机画面边缘出现颜色变化。滤光片选型，本质上要回答两个问题：什么光需要通过，什么光必须被阻挡？
一、吸收型与干涉型，工作方式不同
吸收型滤光片依靠材料本身吸收特定波长，常见于有色玻璃、掺杂玻璃和吸收型ND片。它结构简单，对入射角通常较宽容，但光谱边缘往往不如高性能干涉膜陡峭，被阻挡的能量会转化为热。
干涉型滤光片通过多层介质膜干涉实现选择性透过和反射。它可以实现高透过率、陡峭边缘和高OD阻挡，但对入射角、偏振和光锥更敏感。窄带滤光片、二向色镜和高性能荧光滤光片多属于这一类。

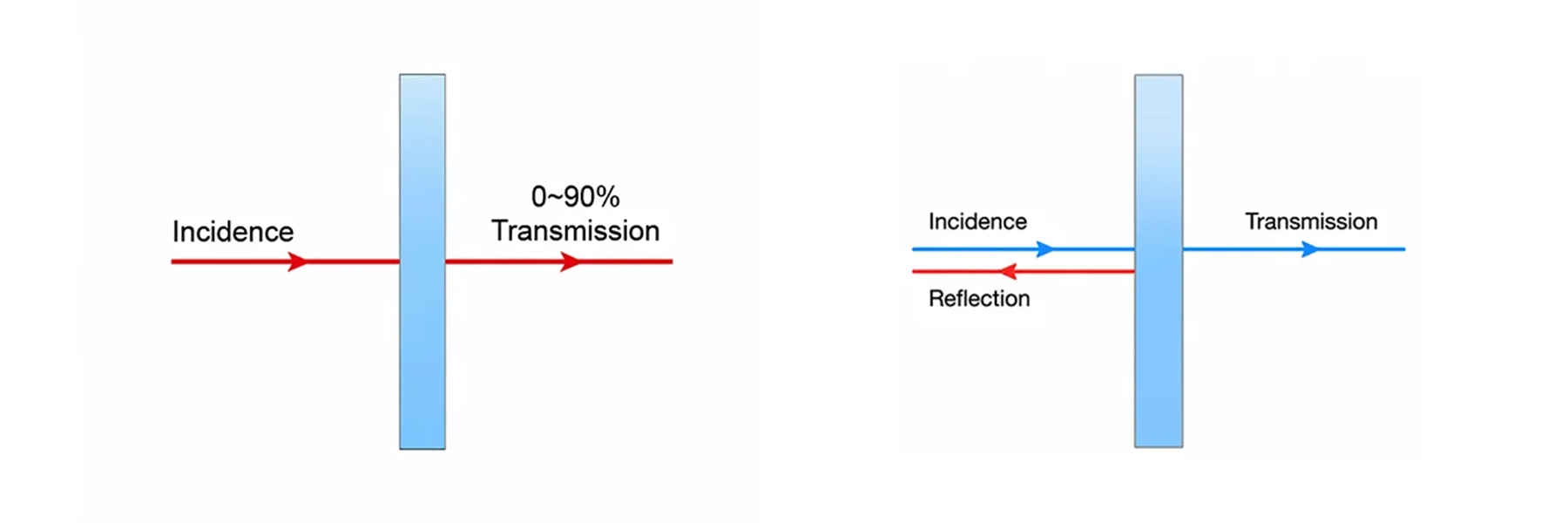

图1-1.吸收型中性密度滤光片衰减原理（左）、反射型中性密度滤光片衰减原理（右）

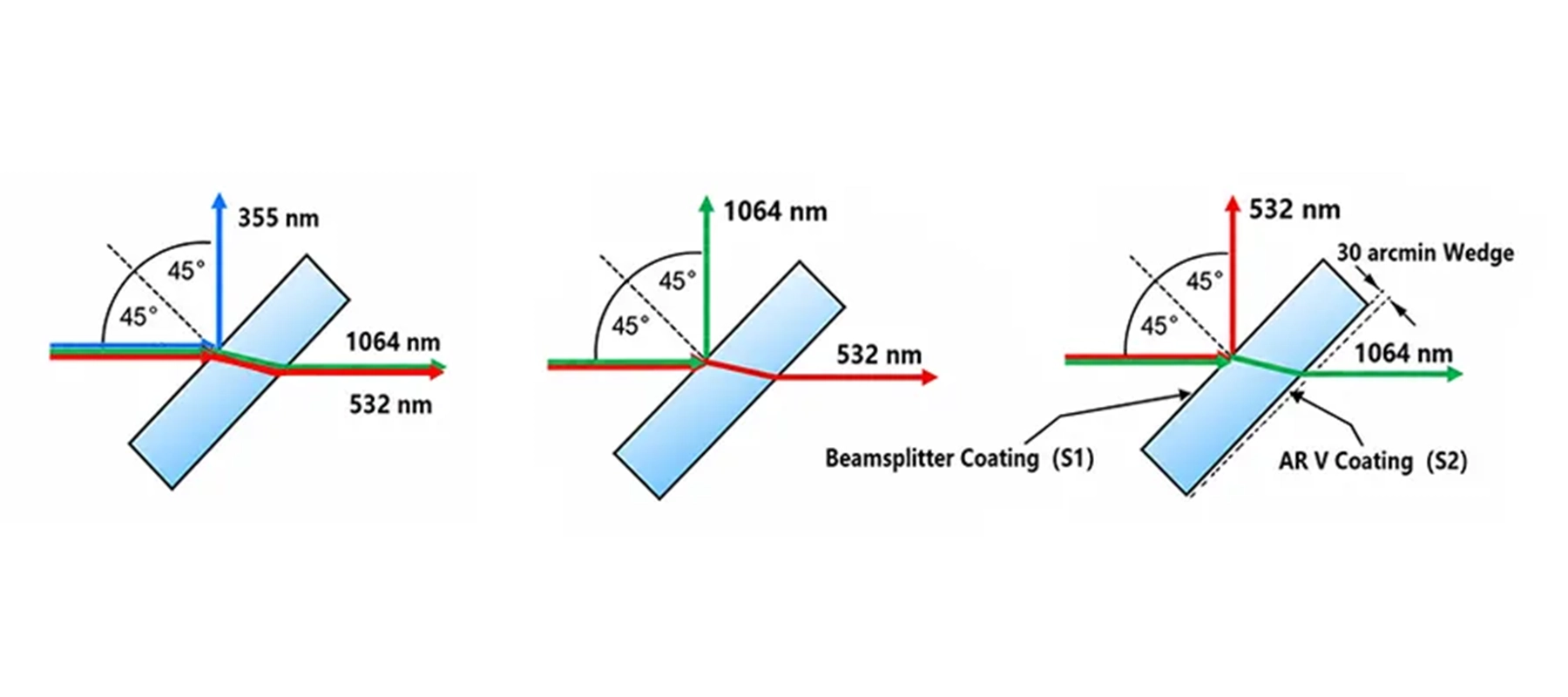

图1-2.Nd:YAG谐波分光镜分光原理示意图
二、常见滤光片分别解决什么问题？
带通滤光片只允许某一段波长通过，常用于激光谱线净化、机器视觉、荧光成像、气体分析和多光谱成像。
长波通滤光片让高于某一截止波长的光通过，常用于阻挡激发光、提取荧光发射和拉曼光谱。
短波通滤光片则让低于截止波长的光通过，用于阻挡红外背景或热辐射。
陷波滤光片在某个窄波段内强阻挡，同时让两侧波段通过，常用于拉曼系统中抑制激光线。
中性密度滤光片ND用于降低光强，但“中性”只表示在规定波段内尽量均匀衰减，并不代表所有波长完全一致。
二向色镜用于分光与合束，可以反射一个波段、透过另一个波段。45°入射很常见，但不是唯一用法，必须按产品设计角度使用。

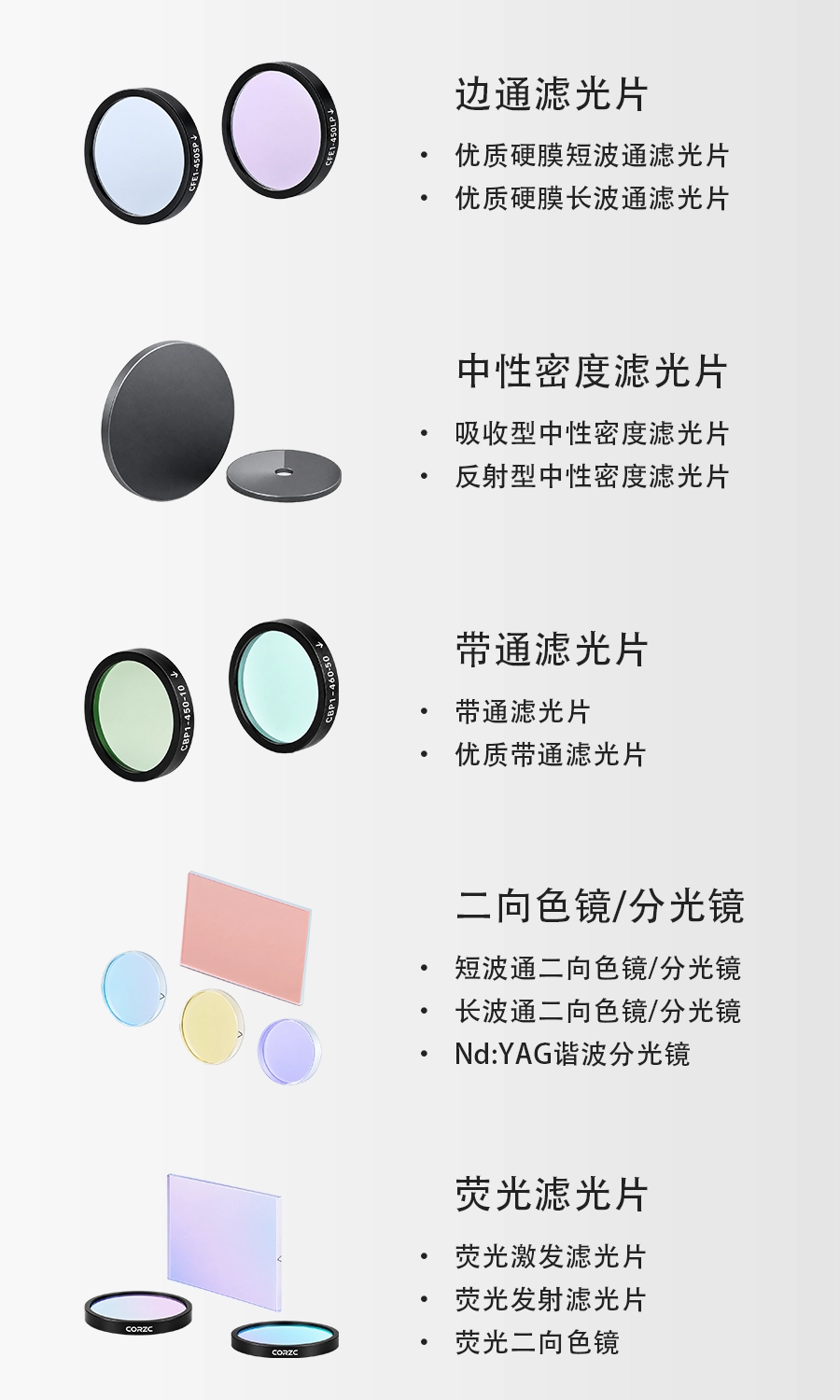

图2-1.CORZC滤光片产品图
三、滤光片不能只看中心波长
中心波长CWL只告诉你通带的位置，还要看半高宽FWHM、峰值透过率、阻带范围、阻挡深度OD、入射角、偏振、基底材料和激光损伤阈值。
OD是光密度，用来描述阻挡能力。OD = -log10(T)。例如OD2代表透过率约1%，OD4代表透过率约0.01%。做荧光、拉曼或弱信号检测时，OD不足会让背景光淹没有效信号。
四、为什么滤光片一倾斜，波长会变？
干涉型滤光片在斜入射时，中心波长通常会向短波方向移动，也就是常说的蓝移。入射角越大，偏移越明显；S偏振和P偏振的响应也可能分开。
在成像系统中，如果镜头数值孔径较大，光线不是单一角度入射，而是形成一个光锥。视场中心和边缘的入射角不同，可能造成通带变宽、中心波长偏移或画面边缘颜色不一致。
五、荧光系统要看整套滤光片组
荧光成像不能单独只看一个带通片。完整系统通常包括激发滤光片、二向色镜和发射滤光片。激发光要高效进入样品，发射光要尽量通过，同时激发光必须被充分阻挡。
选型时要关注激发光谱、发射光谱、Stokes Shift、二向色镜截止边缘、发射滤光片OD和光谱串扰。如果多个荧光通道距离很近，还要特别检查通道之间的串色。
六、工程选型建议
先明确目标信号波段，再明确需要阻挡的干扰波段。然后核对CWL、FWHM、透过率、OD、阻带范围、入射角、偏振和功率条件。
对于激光系统，要确认滤光片是否适合对应功率和光斑；对于成像系统，要关注镜头光锥和视场一致性；对于荧光系统，要整套匹配，而不是单片采购。

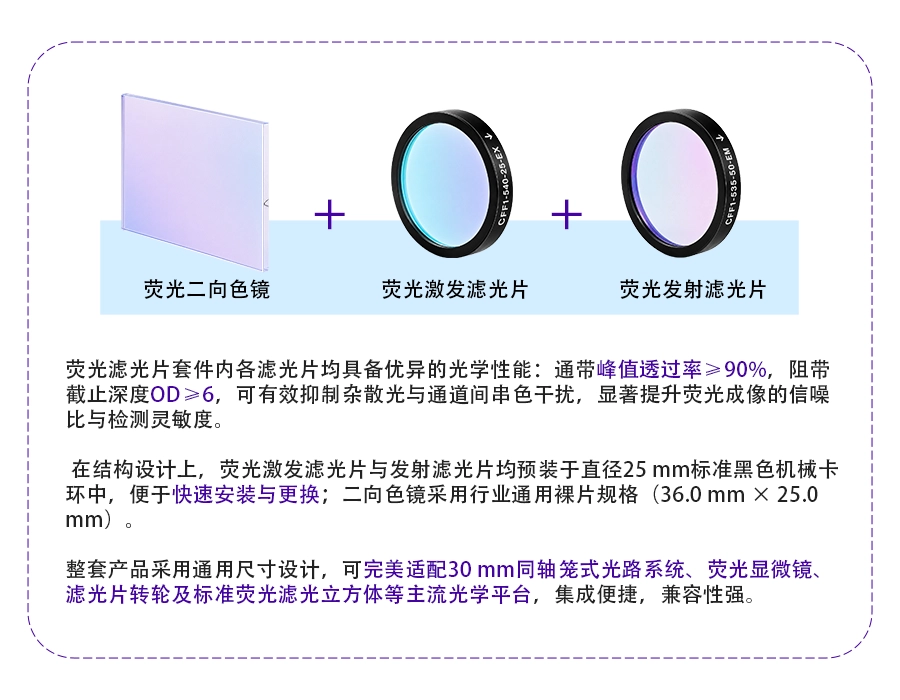

图6-1.CORZC荧光滤光片套件
补充专业知识点
1.OD越高，代表阻挡越强；弱信号检测通常比普通照明系统更依赖高OD阻挡。
2.干涉型滤光片斜入射会发生蓝移，不能随意倾斜使用后仍按标称中心波长判断。
3.荧光系统应从滤光片组角度选型，避免激发光泄漏和多通道串扰。

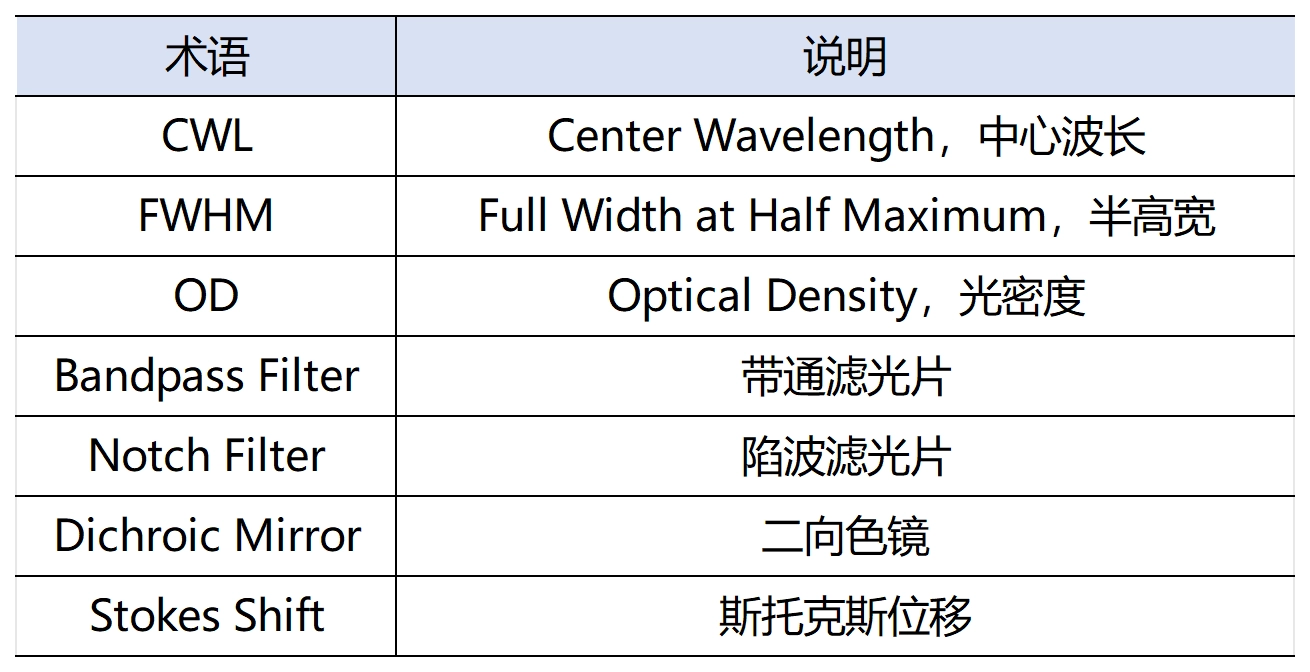

行业术语
结语
滤光片选型不是“波长对了就行”，而是通带、阻带、角度、偏振、功率和系统结构共同决定效果。把该通过的光放过去，把该挡住的光挡干净，才是滤光片真正的价值。
